| 원래 장소: | SZ 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | ISO9001,ISO14001,OHSAS18001 |
| 모델 번호: | OLCF85TXMX-CDS1 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 개별 패키지 OR 10 pcs/ 팔레트 OR 20 pcs/ 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | TT / 순수한 30 일 |
| 공급 능력: | 한달에 80-100K |
| 부품번호: | OLCF85TXMX-CDS1 | 자료 비율: | 100g |
|---|---|---|---|
| 컴파이티블 브랜드: | 일반명, 시스코, Juniper,MikroTik, D-링크, 시에나, 극단적입니다 | 폼 팩터: | CFP2 |
| 연결기: | LC | 소비 전력: | < 4W=""> |
| 하이 라이트: | 100GBASE-SR10 광 송수신기 모듈,100m 광 송수신기 모듈,DOM 기능과 CFP2 광 전송부 |
||

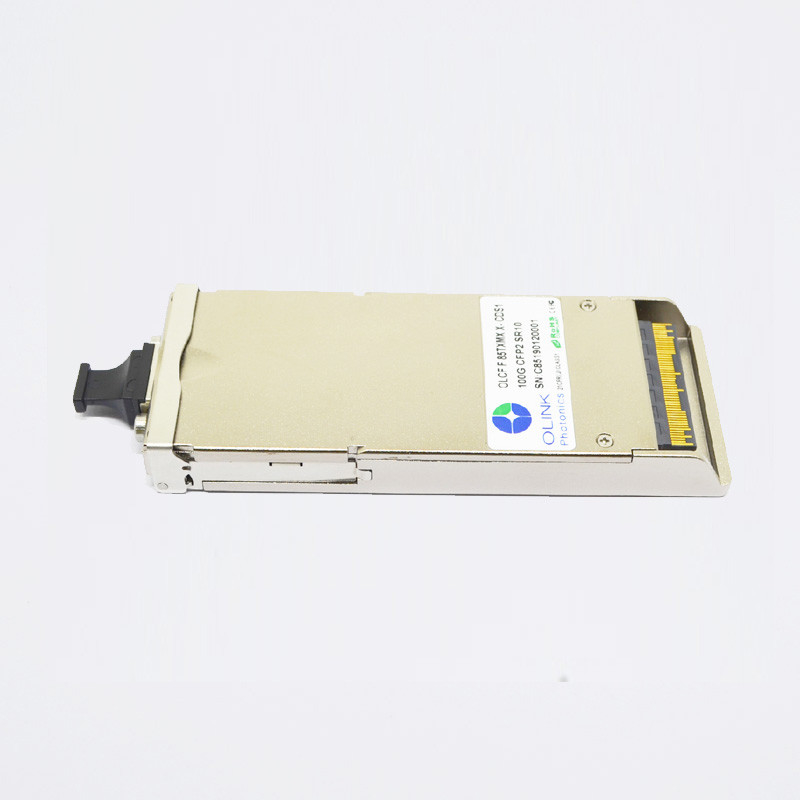

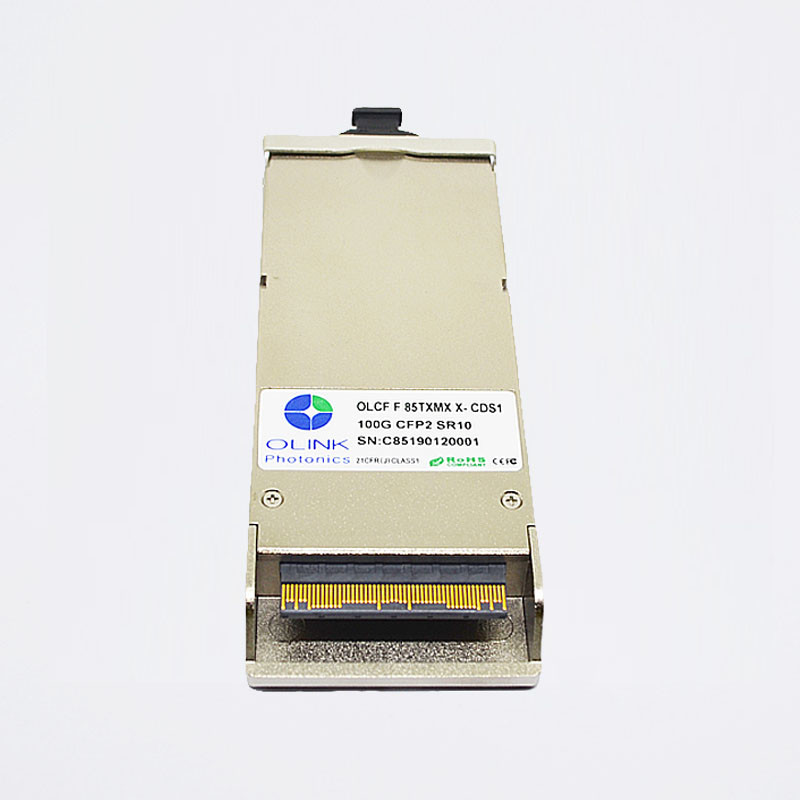

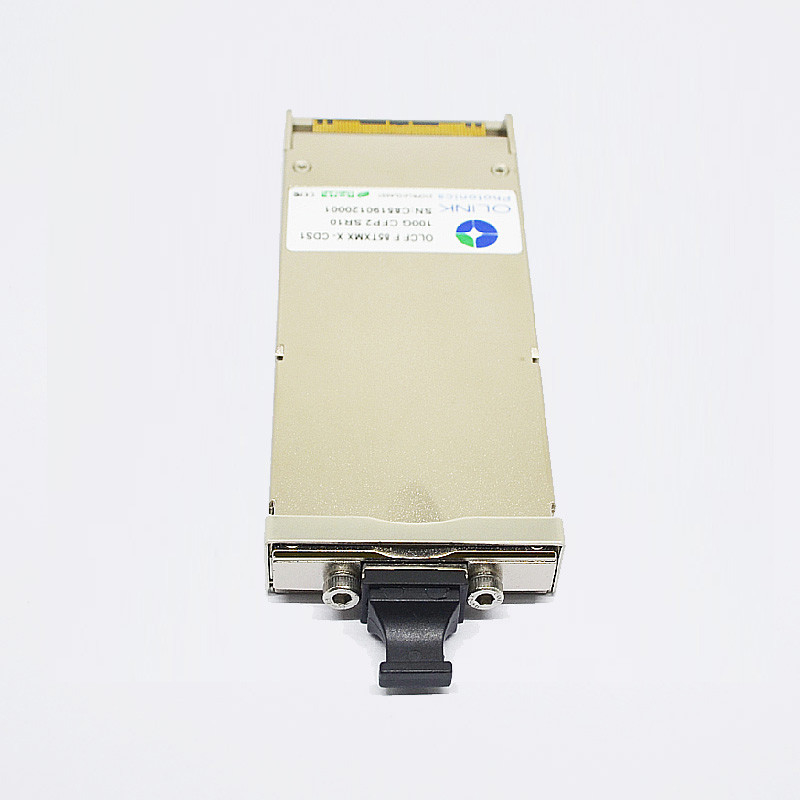

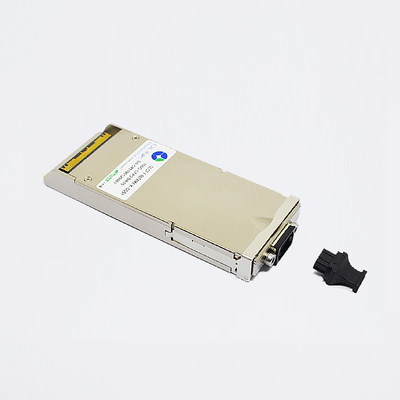

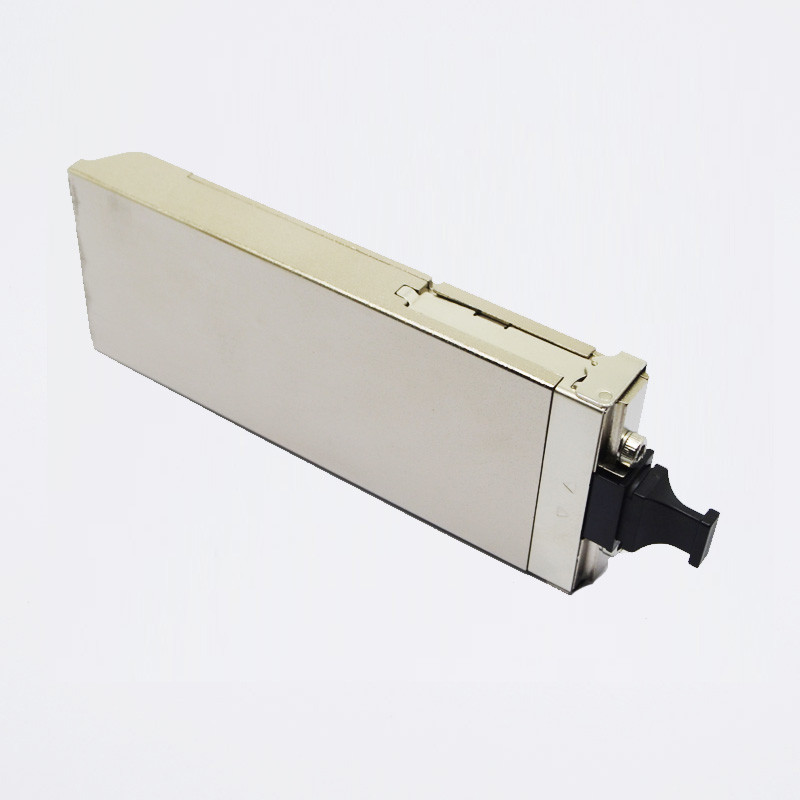

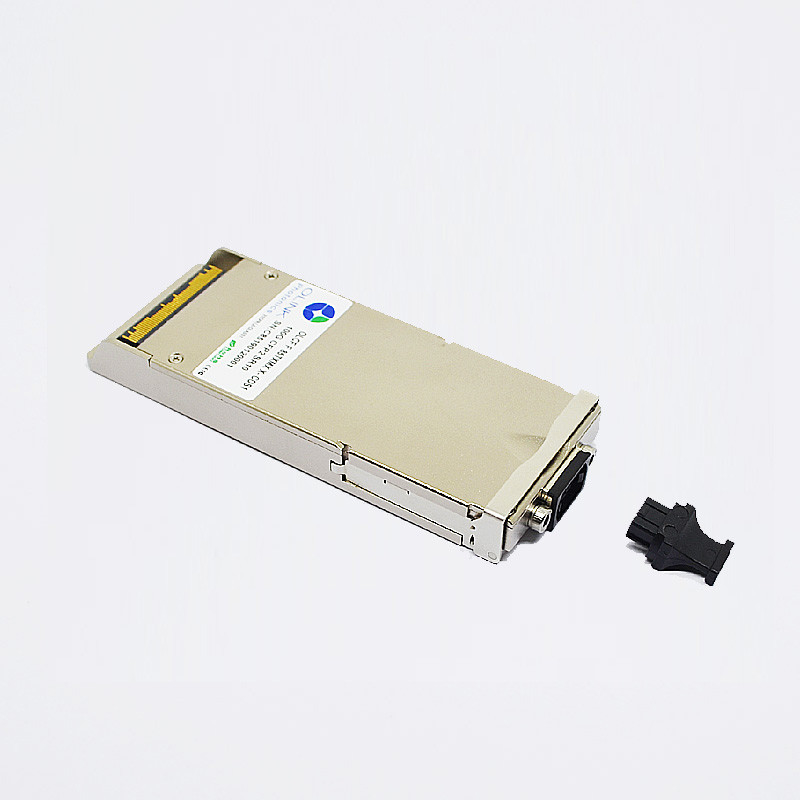

광학적이 모듈 100Gb/s CFP2 SR10 850nm 100m 브로케이드 적합한 DOM을 송수신합니다
로에스 순응하는 100Gb/s CFP2 SR10 850nm 100m 광 전송부
제품 특징
● 지지 103.1Gb/s 내지 112Gb/s 비트율
● MPO 24 수용부 광 인터페이스
● CPPI 전기 인터페이스
● 비냉각 10x10Gb/s 850nm 송신기
● 10 대비 전기적 직렬 인터페이스
OM3 MMF와 100m과 OM4 MMF와 150m에 적용가능한 ●
● 저 전력 소모 <4w>
● 디지털 진단 감시기 인터페이스 ●MDIO 통신 인터페이스
100GBASE-SR10으로 순응한 ●
● 운용 케이스 온도 :
컴메리카들 :0 내지 70 'Ｃ
애플리케이션
● 100GBASE-SR10 이더넷
● 10x11.2Gb/s 다중 모드 OTN
● 10x 10GE-SRLite 이더넷
표준
IEEE 802.3 양의 울음 소리로 순응한 ●
CFP2 MSA 하드웨어 전문화로 순응한 ●
CFP2 MSA 관리 명세로 순응한 ●
기능 설명
오링크컴의 OLCF85TXMX-CDS1, 100GE SR10 CFP2 (ALT1) 송수신기 모듈은 멀티 모드 광섬유 위에서 100개의 기가비트 이서넷 링크와 10x11.2G OTN 클라이언트 인터페이스에 사용하기 위해 설계됩니다. 그들은 CFP2 MSA로 그리고 IEEE 802.3 양의 울음 소리 100GBASE-SR10으로 순응합니다. 디지털 진단 기능은 MDIO 인터페이스를 통해 이용 가능합니다.
광학적 특성 (70 'Ｃ에 대한 TOP = 0, 3.47 Ｖ에 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| (레인마다) 송신기 | ||||||
| 레인 당 자료 비율 | DRPL | 10.3125 | 11.1810 | Gb / Ｓ | 1 | |
| 중심 파장 | λ | 840 | 850 | 860 | 별거 안 해 | |
| RMS 스펙트럼 폭 | Δλ | 0.65 | 별거 안 해 | |||
| 레인 당 평균 마력 | 파베피 | -8 | 1 | 데이터 베이스 관리 프로그램 | ||
| 레인마다 OMA를 전하세요 | 포마 | -6 | 3.0 | 데이터 베이스 관리 프로그램 | 2 | |
| 꺼짐 상태의 평균 발진 파워 | DP | -30 | dB | |||
| 레인 당 피크 전력 | PP | 4.0 | 데이터 베이스 관리 프로그램 | |||
| 레인 당 TDP | TDP | 4 | 데이터 베이스 관리 프로그램 | |||
| 소광비 | ER | 3.0 | dB | |||
| 반사 특성 허용한도 | 12 | dB | ||||
| 상대 강도 잡음 | 린 | -128 | dB/Hz | 3 | ||
| 송신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3} | 0.23, 0.34, 0.43, 0.27, 0.35, 0.4 | |||||
| (레인마다) 수신기 | ||||||
| 중심 파장 | λ | 840 | 850 | 860 | 별거 안 해 | |
| 레인 당 수신기 감도 | PSEN1 | -9.9 | 데이터 베이스 관리 프로그램 | 4 | ||
| 레인 당 수신기 감도 (OMA) | PSEN2 | -5.4 | 데이터 베이스 관리 프로그램 | |||
|
레인마다, 피크 전력
|
피피스 | 4 | 데이터 베이스 관리 프로그램 | |||
| 과부담, 펄레인 | PAVE | 1 | 데이터 베이스 관리 프로그램 | |||
|
수신기 반사도
|
르르크스 | -12 | dB | |||
|
레인마다, 분산 페널티
|
TDP | 1.9 | dB | |||
|
레인마다, 응력을 가진 눈 J2 지터
|
JE2P | 0.35 | UI | |||
|
레인마다, 응력을 가진 눈 J9 지터
|
JE9P | 0.47 | UI | |||
|
레인마다, 지터 허용치 [OMA]
|
JTP | -5.4 | 데이터 베이스 관리 프로그램 | |||
|
LOS 인가 해제
|
Pa | -11 | 데이터 베이스 관리 프로그램 | |||
|
LOS는 주장합니다
|
Pd | -25 | 데이터 베이스 관리 프로그램 | |||
|
LOS 이력현상
|
피드-파 | 0.5 | dB | |||
기록 :
1. 송신기는 각각 11.1810 Gb / Ｓ의 최대 율로 작동하는 10개 레이저로 구성됩니다.
2. TDP가 있을지라도 <0>
3. 린은 송신기의 밖에 SNR를 유지하기 위해 10*log (10/4)에 의해 평가됩니다.
4. 측정된 채 DUT Tx와 DUT Rx를 사용합니다 ; 어떤 금빛 송신기도 사용되지 않을 것입니다.
자사 제품에 대한 더 많은 세부사항 :
높은 믿을 만한 광학 구성 요소와 우수한 디자인
1. DLB 레이저와 PIN 포토다이오드
2. 두꺼운 금 손가락
3. 하드골드 껍질을 도금처리하기
비용 효율적이고 신뢰성 전송
우리의 포장 & 라벨링 :
우리의 모든 모듈은 3년 보증을 가지고 있습니다!
