| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLCFXXTXL-CD10 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 개별 패키지 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 달 당 2k |
| 호환 브랜드: | 시스코 | 폼 팩터: | CFP2 |
|---|---|---|---|
| 데이터 속도: | 103.1Gbps | 파장: | LAN WDM |
| 거리: | 40km | 커넥터: | 듀플렉스 LC |
| 온도: | 0~70℃ | 보증: | 3 년 |
| 하이 라이트: | 40km cfp2 100g er4,40km CFP2 광 트랜시버,40km cfp2 트랜시버 |
||

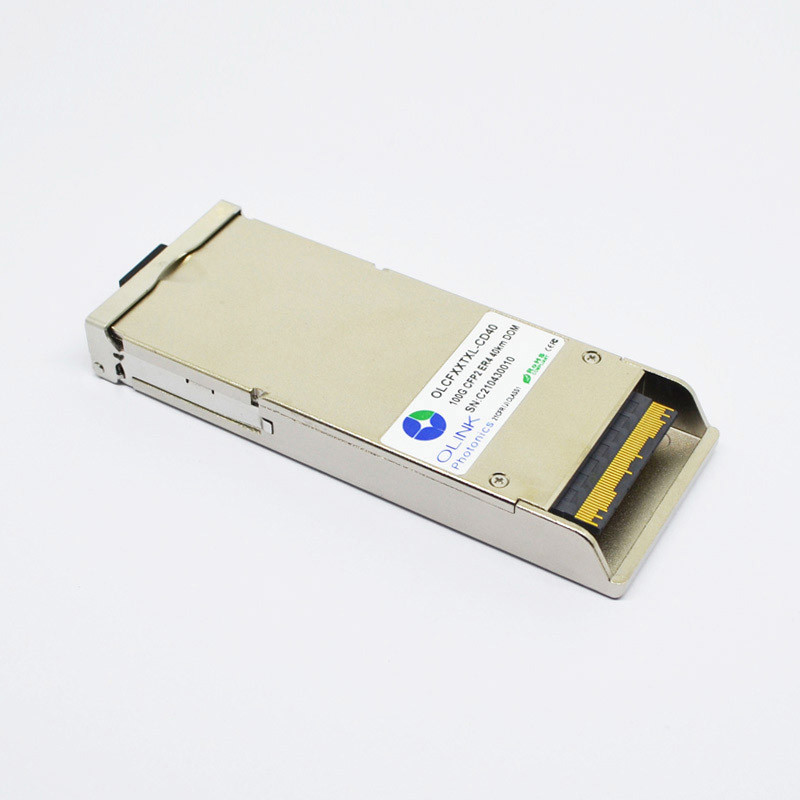

Cisco 호환 CFP2 광 트랜시버 100GBASE-ER4 1310nm 40km
Cisco 호환 CFP2-100G-ER4 100GBASE-ER4 1310nm 40km DOM LC SMF 트랜시버 모듈
Olinkcom의 OLCFXXTXL-CD40, 100G CFP2 ER4 광 트랜시버는 전송 및 수신 경로를 하나의 모듈에 통합합니다.전송 측에서 직렬 데이터 스트림의 4개 레인이 복구되고 시간이 재조정되어 1296, 1300, 1305 및 1309nm 중심 파장을 갖는 4개의 EML(전기 흡수 변조 레이저)을 제어하는 4개의 레이저 드라이버로 전달됩니다.그런 다음 광 신호는 산업 표준 LC 커넥터를 통해 단일 모드 광섬유로 다중화됩니다. 수신 측에서 광학 데이터 스트림의 4개 레인은 통합된 광 역다중화 장치에 의해 광학적으로 역다중화됩니다.각 데이터 증기는 PIN 광검출기 및 트랜스임피던스 증폭기에 의해 복구되고 시간이 재조정되어 출력 드라이버로 전달됩니다.이 모듈은 핫플러그 가능한 전기 인터페이스, 저전력 소비 및 MDIO 관리 인터페이스가 특징입니다.
광학적 특성
| 매개변수 | 상징 | 단위 | 분 | 보통 | 최대 | 메모 | |||||
| 광 송신기 특성 | |||||||||||
| 신호율, 각 레인 | GBd | 25.78125 ±100ppm | 100GBase-ER4 | ||||||||
| 27.9525 ±20ppm | OTU4 | ||||||||||
| 4레인 파장 범위 | λ1 | nm | 1294.53 | 1295.56 | 1296.59 | ||||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | ||||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | ||||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | ||||||||
| 총 발사력 | dBm | 8.9 | 100GBase-ER4 | ||||||||
| 평균 발사력, 각 레인 | 파브그 | dBm | -2.9 | 2.9 | 2 | ||||||
| 광 변조 진폭, 각 레인(OMA)2 | 오마 | dBm | 0.1 | 4.5 | |||||||
| 두 레인(OMA) 간의 발사력 차이 | dB | 3.6 | |||||||||
| 소광율 | 어 | dB | 8 | 100GBase-ER4 | |||||||
| 사이드 모드 억제 비율 | SMSR | dB | 30 | ||||||||
| 송신기 및 분산 패널티, 각 레인 | TDP | dB | 2.5 | ||||||||
| 광학 반사 손실 허용 오차 | dB | 20 | |||||||||
| 송신기 반사율3 | dB | –12 | |||||||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 100GBase-ER4 | |||||||||
| 광수신기 특성 | |||||||||||
| 레인별 수신율 | Gbps | 25.78125 | 27.9525 | ||||||||
| 과부하 입력 광 전력 | 피맥스 | dBm | 5.5 | 삼 | |||||||
|
각각의 평균 수신 전력 레인 |
핀 | dBm | -20.9 | 4.5 | 4, 5 | ||||||
|
각각에 대해 OMA에서 전원 수신 레인 |
피노마 | dBm | 4.5 | ||||||||
|
수신 전력의 차이 두 차선 사이의 OMA |
dBm | 4.5 | |||||||||
|
OMA의 수신기 감도 각 레인 |
소마 | dBm | -21.4 | 6 | |||||||
|
스트레스 받는 수신기 감도 각 차선에 대한 OMA |
dBm | -17.9 | 7, 8 | ||||||||
제품 특징
● 최대 112Gbps 비트 전송률 지원
● 이중 LC 커넥터
● 핫플러그 가능
● 작동 전기 직렬 데이터 속도 최대 27.952493Gbps
● APD 로사
● 4개의 병렬 전기 직렬 인터페이스
● 30km SMF 연결에 적용 가능
● 낮은 전력 소비, < 12W
● 디지털 진단 모니터 인터페이스
● MDIO 통신 인터페이스
● 100GBASE-ER4 준수
● 작동 케이스 온도: 0~70℃
애플리케이션
● 근거리 통신망(LAN)
● 광역 네트워크(WAN)
● 라우터 인터페이스로 전환
