| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLCFXXTXL-CD10 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 개별 패키지 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 달 당 2k |
| 호환 브랜드: | 시스코 | 폼 팩터: | CFP2 |
|---|---|---|---|
| 데이터 속도: | 103.1Gbps | 파장: | LAN WDM |
| 거리: | 10km | 커넥터: | 듀플렉스 LC |
| TX 파워: | -4.5~+4.5dBm | 수신 전원: | -8.6~+3dBm |
| 온도: | 0~70℃ | 보증: | 3 년 |
| 하이 라이트: | CFP2-100G-LR4,10km CFP2 광 트랜시버,1310nm CFP2 광 트랜시버 |
||

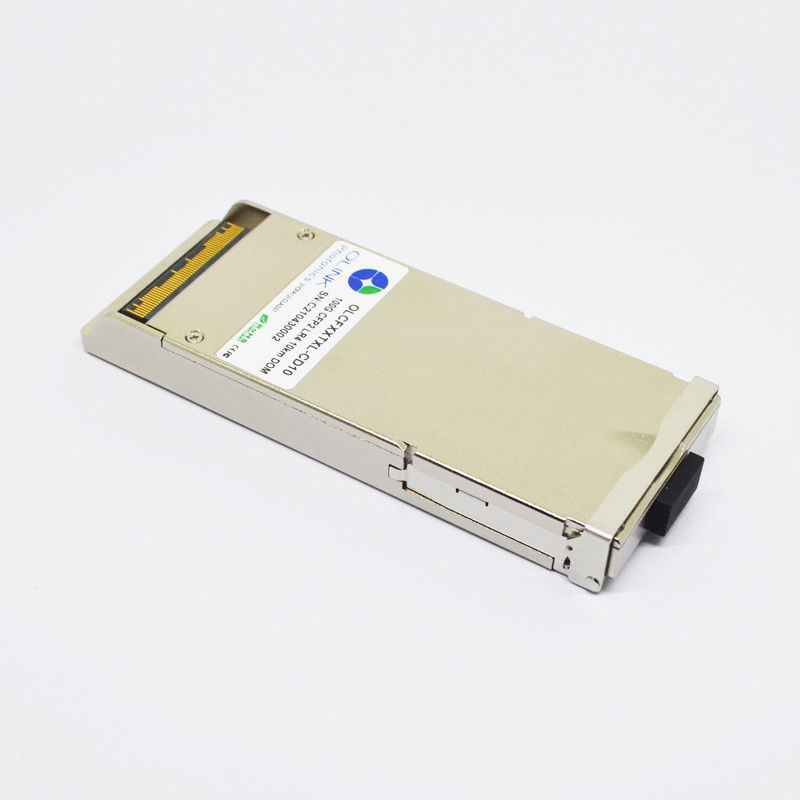

CFP2-100G-LR4 CFP2 광 전송부 1310nm 10 킬로미터 DOM LC SMF
시스코 적합하 CFP2-100G-LR4 100GBASE-LR4 1310nm 10 킬로미터 DOM LC SMF 송수신기 모듈
오링크컴 100G CFP2 LR4 광 전송부는 원 모듈에 수신기와 송신기 경로를 통합합니다. 에
전송부, 직렬 데이터 스트림의 4개 차선은 복구되고, 레티메드와, 4개의 레이저 드라이버를 전달했습니다.
레이저 드라이버는 중심 파장으로 4 엠라이스 (전기 흡수 변조 레이저)을 제어합니다의
1296 nm, 1300nm, 1305nm과 1309 nm. 광 신호는 단일 모드 빛 섬유에 멀티플렉스됩니다
산업 기준 LC 연결기를 통하여. 수신 사이드에, 광 데이터 스트림의 4번 레인은 있습니다
통합된 광학 디-멀티플렉서에 의해 광학적으로 분할됩니다. 각각 자료 스트림은 핀에 의해 복구됩니다
광검파기와 트랜스-임피던스 증폭기가 레티메드. 이 모듈은 핫 블러그 가능한 전기적인 것 특징으로 합니다
인터페이스, 저 전력 소모와 MDIO 관리 인터페이스.
광학적 특성
| 매개 변수 | 기호 | 유닛 | 민 | Typ | 맥스 | 기록 | |||||
| 광학 송신기 특성 | |||||||||||
| 신호 전송률, 각각 레인 | 그브드 | 25.78125 ±100 ppm | 100GBase-LR4 | ||||||||
| 27.9525 ±20 ppm | OTU4 | ||||||||||
| 네가지 레인 파장 범위 | λ1 | 별거 안 해 | 1294.53 | 1295.56 | 1296.59 | ||||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | ||||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | ||||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | ||||||||
| 전체 발진 파워 | 데이터 베이스 관리 프로그램 | 10.5 | 100GBase-LR4 | ||||||||
| 10 | OTU4 | ||||||||||
| 평균 발진 파워, 각각 레인 | 파브그 | 데이터 베이스 관리 프로그램 | -4.5 | 4.5 | 2 | ||||||
| -0.6 | 4 | ||||||||||
| 광변조 크기, 각각 레인 (OMA)2 | OMA | 데이터 베이스 관리 프로그램 | -1.3 | 4.5 | |||||||
| 어떠한 2 레인 (OMA) 사이의 발진 파워의 차이 | dB | 5 | |||||||||
| 소광비 | ER | dB | 4 | 100GBase-LR4 | |||||||
| 4 | 6.5 | OTU4 | |||||||||
| 사이드 모드 억압비 | SMSR | dB | 30 | ||||||||
| 송신기와 분산 페널티, 각각 레인 | TDP | dB | 2.2 | ||||||||
| 광 궤환 손실 허용한도 | dB | 20 | |||||||||
| 송신기 reflectance3 | dB | -12 | |||||||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 100GBase-LR4 | |||||||||
| 광학 수신기 특성 | |||||||||||
| 각각 레인에 대한 비율을 받으세요 | 그비피스 | 25.78125 | 27.9525 | ||||||||
| 과부담 입력광 전력 | 피맥스 | 데이터 베이스 관리 프로그램 | 5.5 | 3 | |||||||
|
평균은 각각에 대한 전원을 받습니다 레인 |
핀 | 데이터 베이스 관리 프로그램 | -8.6 | 3 | 4 | ||||||
|
각각 그 때문에 OMA에서 전원을 받으세요 레인 |
피노마 | 데이터 베이스 관리 프로그램 | 3 | ||||||||
|
차이는 안에 안에 전원을 받습니다 어떠한 2 레인 사이의 OMA |
데이터 베이스 관리 프로그램 | ||||||||||
|
OMA에서 수신기 감도를 위해 각각 레인 |
소마 | 데이터 베이스 관리 프로그램 | -8.6 | 5 | |||||||
|
응력을 가진 수신기 감도에 각각 레인을 위한 OMA |
데이터 베이스 관리 프로그램 | -6.8 | 6, 7 | ||||||||
기록 :
1. 공급전류는 CFP2 모듈의 공급전류와 시험 보드 워킹커런트를 포함합니다.
2. 평균 발진 파워, 각각 레인 (분)은 신호 강도의 주요 지시자가 아니라 100GBase-LR4를 위해 정보를 제공합니다.
3.수신기는 피해 없이 이 평균 전력 레벨을 가지는 광학적 입력 신호에 대한 연속 촬영을 허용할 수 있을 것입니다
4. 평균은 전원을 받습니다, 각각 레인 (분이) 정보를 제공하고 전혀 주요 지시자가 아닙니다
신호 강도의. 수신 전력 아래 이 가치가 순응할 수 없습니다 ; 그러나, 이것 위의 가치는 적합성을 보증하지 않습니다
5. 수신기 감도 (OMA), 각각 레인 (최대)은 정보를 제공합니다
6. BER=10-12를 위한 TP3에 있는 적합성 시험 신호로 측정됩니다
7. 응력을 가진 수신기 감수성 검정의 상태 : 각각 차선에 대한 수직 눈 클로저 처벌은 1.8dB입니다 ;응력을 가진 눈은 각각 레인을 위한 J2 지터는 0.3UI입니다 ; 응력을 가진 눈은 각각 레인을 위한 J9 지터는 0.47UI입니다.
제품 특징
112Gbps 비트율에 달하는 ● 지지
● 두 부분으로 된 LC 연결기
뜨겁게 끼워 넣을 수 있는 ●
● 작동 전기적 직렬 데이터는 최고 27.952493Gbps를 평가합니다
● 4 대비 전기적 직렬 인터페이스
10이지 킬로미터 SMF 연결에 적용가능한 ●
● 저 전력 소모, < 6W="">
● 디지털 진단 감시기 인터페이스
● MDIO 통신은 조화시킵니다
● 운용 케이스 온도 :컴메리카들 :0 내지 70 'Ｃ
애플리케이션
● 데이터는 &100G 이더넷을 집중합니다
● 국제 전기통신 규격 위원회 OTU4 OTL4.4
