| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLCFXXTXL-CD40 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 개별 패키지 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 달 당 2k |
| 호환 브랜드: | 브로케이드 | 공급업체 이름: | 올린컴 |
|---|---|---|---|
| 폼 팩터: | CFP2 | 데이터 속도: | 100Gbps |
| 파장: | LAN WDM | 거리: | 40km |
| 커넥터: | 듀플렉스 LC | 온도: | 0~70℃ |
| DOM 지원: | 예 | 보증: | 3 년 |
| 하이 라이트: | CFP2 광 트랜시버 모듈,40km 광 트랜시버 모듈,40km ER4 cFP2 트랜시버 |
||

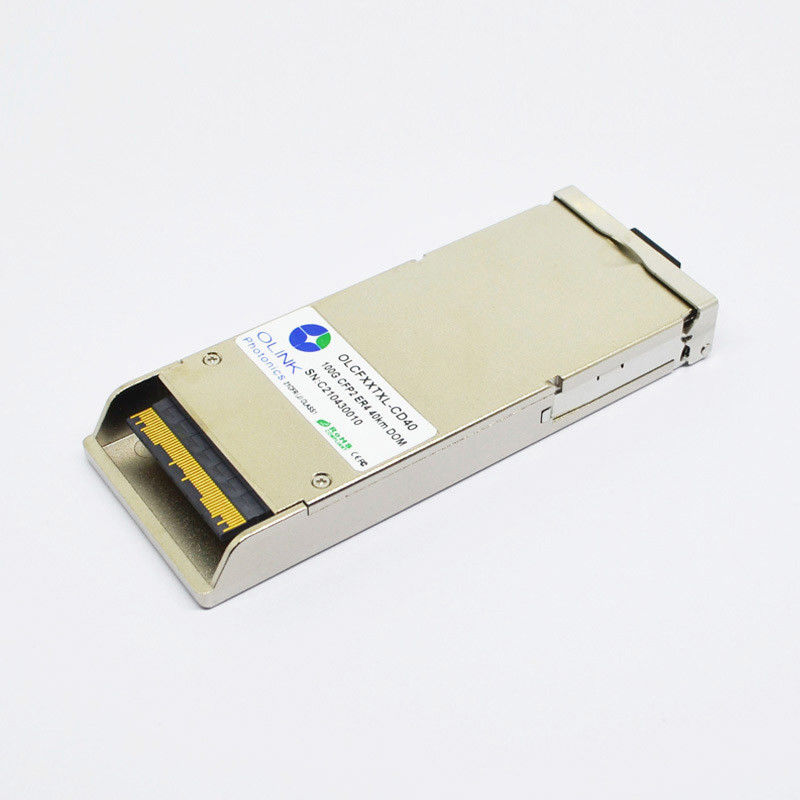

1310nm 40km DOM LC CFP2 광 트랜시버 모듈 100GBASE-ER4
Brocade 호환 CFP2-100G-ER4 100GBASE-ER4 1310nm 40km DOM LC SMF 트랜시버 모듈
Olinkcom의 100G CFP2 ER4 광 트랜시버는 하나의 모듈에 수신기와 송신기 경로를 통합합니다.전송 측에서 직렬 데이터 스트림의 4개 레인이 복구되고 시간이 재조정되어 4개의 레이저 드라이버로 전달됩니다.레이저 드라이버는 중심 파장이 1296nm, 1300nm, 1305nm 및 1309nm인 4개의 EML(Electric-absorption Modulated Lasers)을 제어합니다.광 신호는 산업 표준 LC 커넥터를 통해 단일 모드 광섬유로 다중화됩니다.수신 측에서 광학 데이터 스트림의 4개 레인은 통합된 광학 역다중화 장치에 의해 광학적으로 역다중화됩니다.각 데이터 스트림은 증폭하기 위해 SOA에 의해 복구된 다음 PIN 광검출기 및 트랜스 임피던스 증폭기로 이동하여 시간이 재조정됩니다.이 모듈은 핫플러그 가능한 전기 인터페이스, 저전력 소비 및 MDIO 관리 인터페이스를 갖추고 있습니다.
광 송신기 형질
| 매개변수 | 상징 | 분 | 일반 | 최대 | 단위 | 메모 |
| 신호율, 각 레인 | 25.78125 | GBd | ||||
|
차선 파장(범위) |
1294.53 | 1295.56 | 1296.59 | nm | ||
| 1299.02 | 1300.05 | 1301.09 | nm | |||
| 1303.54 | 1304.58 | 1305.63 | nm | |||
| 1308.09 | 1309.14 | 1310.19 | nm | |||
| 비율 허용 오차 | -100 | 100 | ppm | 명목 요율에서 | ||
| 사이드 모드 억제 비율 | SMSR | 30 | dB | |||
| 총 발사력 | 8.9 | dBm | ||||
| 평균 발사력, 각 레인 | 파브그 | -2.9 | 2.9 | dBm | ||
| 소광율 | 어 | 8 | dB | |||
| 광 변조 진폭, 각 레인(OMA) | 오마 | 0.1 | 4.5 | dBm | ||
|
두 레인 간의 발사력 차이(평균 및 OMA) |
3.6 |
dB |
||||
| 송신기 및 분산 패널티, 각 차선 | TDP | 2.5 | dB | |||
| OFF 송신기, 각 레인의 평균 발사 전력 | -30 | dBm | ||||
| 상대 강도 노이즈 |
린20영형 엄마 |
-130 | dB/Hz | |||
| 송신기 반사율 | -12 | dB | ||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
|
||||
광 수신기 형질
| 매개변수 | 상징 | 분 | 일반 | 최대 | 단위 | 메모 |
| 신호율, 각 레인 | 25.78125 | GBd | ||||
|
비율 허용 오차 |
-100 |
100 |
ppm |
정상에서 율 |
||
| 평균 수신 전력, 각 레인 | 파브그 | -20.9 | 4.5 | dBm | ||
| 전력수신, 각 레인(OMA) | 4.5 | dBm | ||||
|
두 레인 간의 발사력 차이 (평균 및 OMA) |
4.5 |
dB |
||||
| 수신기 감도(OMA), 각 레인 | 르센 | -21.4 | dBm | 1 | ||
| 스트레스 수신기 감도(OMA), 각 레인 | SRS | -17.9 | dBm | |||
| 스트레스 수신기 감도 테스트 조건 | ||||||
| 수직 눈 감기 패널티, 각 레인 | VECP | 3.5 | dB | |||
| 스트레스 받은 sys J2 지터, 각 레인 | J2 | 0.3 | UI | 2 | ||
| 스트레스 받은 sys J9 지터, 각 레인 | J9 | 0.47 | UI | 2 | ||
| 수신기 반사율 | -26 | dB | ||||
| 로스 주장 | 플로스온 | -36 | dBm | |||
| 로스 디어저트 | 플로스_오프 | -24 | dBm | |||
| 로스 히스테리시스 | 0.5 | 4 | dB | |||
|
1. 각 레인의 수신기 감도(OMA)는 정보를 제공합니다. 2. 수직 아이 클로저 페널티, 스트레스 아이 J2 지터 및 스트레스 아이 J9 지터는 스트레스 받는 수신기 감도를 측정하기 위한 테스트 조건입니다.수신기의 특성이 아닙니다. |
||||||
제품 특징
● 최대 112Gbps 비트 전송률 지원
● 이중 LC 커넥터
● 핫플러그 가능
● 작동 전기 직렬 데이터 속도 최대 27.952493Gbps
● APD 로사
● 4개의 병렬 전기 직렬 인터페이스
● 30km SMF 연결에 적용 가능
● 낮은 전력 소비, < 12W
● 디지털 진단 모니터 인터페이스
● MDIO 통신 인터페이스
● 100GBASE-ER4 준수
● 작동 케이스 온도: 0~70℃
애플리케이션
● 근거리 통신망(LAN)
● 광역 네트워크(WAN)
● 라우터 인터페이스로 전환
