| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLCF85TXMX-CDS1 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 개별 패키지 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 달 당 2k |
| 호환 브랜드: | 향나무 | 공급업체 이름: | 올린컴 |
|---|---|---|---|
| 폼 팩터: | CFP2 | 데이터 속도: | 100Gbps |
| 파장: | 850nm | 거리: | 1억 |
| 커넥터: | MPO | 온도: | 0~70℃ |
| DOM 지원: | 예 | 보증: | 3 년 |
| 하이 라이트: | cpp2 100g sr10,100M CFP2 광 트랜시버,100M CFP2 광 트랜시버 |
||

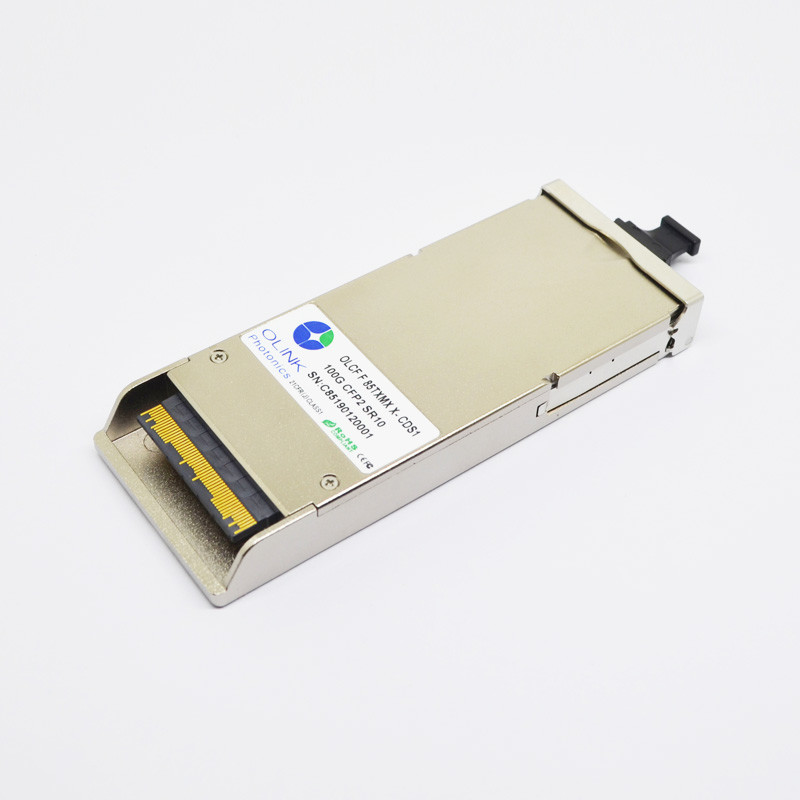

주니퍼 호환 CFP2 광 트랜시버 100GBASE-SR10 850nm 100M DOM MPO
주니퍼 호환 CFP2-100G-SR10 100GBASE-SR10 850nm 100M DOM MPO MMF 트랜시버 모듈
기능 설명
Olinkcom의 OLCF85TXMX-CDS1, 100GE SR10 CFP2(ALT1) 트랜시버 모듈은 다중 모드 광섬유를 통해 100기가비트 이더넷 링크 및 10x11.2G OTN 클라이언트 인터페이스에서 사용하도록 설계되었습니다.CFP2 MSA 및 IEEE 802.3ba 100GBASE-SR10을 준수합니다.디지털 진단 기능은 MDIO 인터페이스를 통해 사용할 수 있습니다.
광학적 특성 (NSOP = 0 ~ 70 °이력서참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 메모 |
| 송신기(레인당) | ||||||
| 레인당 데이터 전송률 | DRPL | 10.3125 | 11.1810 | Gb/s | 1 | |
| 중심 파장 | λ | 840 | 850 | 860 | nm | |
| RMS 스펙트럼 폭 | Δλ | 0.65 | nm | |||
| 레인당 평균 전력 | PAVEp | -8 | 1 | dBm | ||
| 레인당 OMA 전송 | 포마 | -6 | 3.0 | dBm | 2 | |
| OFF의 평균 발사 전력 | DP | -30 | dB | |||
| 레인당 최대 전력 | PP | 4.0 | dBm | |||
| 레인당 TDP | TDP | 4 | dBm | |||
| 소광율 | 어 | 3.0 | dB | |||
| 반환 손실 허용 오차 | 12 | dB | ||||
| 상대 강도 노이즈 | 린 | -128 | dB/Hz | 삼 | ||
| 송신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3} | 0.23, 0.34, 0.43, 0.27, 0.35, 0.4 | |||||
| 수신기(레인당) | ||||||
| 중심 파장 | λ | 840 | 850 | 860 | nm | |
| 레인당 수신기 감도 | NS센1 | -9.9 | dBm | 4 | ||
| 레인당 수신기 감도(OMA) | PSEN2 | -5.4 | dBm | |||
|
레인당 최대 전력
|
PPx | 4 | dBm | |||
| 과부하, 펄레인 | 포장길 | 1 | dBm | |||
|
수신기 반사율
|
수신 | -12 | dB | |||
|
분산 패널티, 레인당
|
TDP | 1.9 | dB | |||
|
레인당 스트레스 눈 J2 지터
|
JE2P | 0.35 | UI | |||
|
레인당 스트레스 눈 J9 지터
|
JE9P | 0.47 | UI | |||
|
레인당 지터 허용 오차[OMA]
|
JTP | -5.4 | dBm | |||
|
LOS 주장 취소
|
아빠 | -11 | dBm | |||
|
로스 주장
|
PD | -25 | dBm | |||
|
로스 히스테리시스
|
Pd-Pa | 0.5 | dB | |||
영형광학 레인 할당(MPO 콘센트의 전면 보기)
| 섬유 번호 | 채널 | 전기 핀 | 섬유 번호 | 채널 | 전기 핀 |
| 1 | 미사용 | 13 | 미사용 | ||
| 2 | RX0 | 54,55 | 14 | TX0 | 81,82 |
| 삼 | RX1 | 57,58 | 15 | TX1 | 84,85 |
| 4 | RX2 | 60,61 | 16 | TX2 | 87,88 |
| 5 | RX3 | 63,64 | 17 | TX3 | 90,91 |
| 6 | RX4 | 66,67 | 18 | TX4 | 93,94 |
| 7 | RX5 | 69,70 | 19 | TX5 | 96,97 |
| 8 | RX6 | 72,73 | 20 | TX6 | 99,100 |
| 9 | RX7 | 75,76 | 21 | TX7 | 102,103 |
| 10 | RX8 | 51,50 | 22 | TX8 | 6,5 |
| 11 | RX9 | 48,47 | 23 | TX9 | 3,2 |
| 12 | 미사용 | 24 | 미사용 |
제품 특징
● 103.1Gb/s ~ 112Gb/s 비트 전송률 지원
●MPO 24 리셉터클 광 인터페이스
●CPPI 전기 인터페이스
●비냉각 10x10Gb/s 850nm 송신기
●10 병렬 전기 직렬 인터페이스
●OM3 MMF의 경우 100m, OM4 MMF의 경우 150m에 적용 가능
●낮은 소비 전력 <4W
●디지털 진단 모니터 인터페이스 ●MDIO 통신 인터페이스
●100GBASE-SR10 준수
●작동 케이스 온도: 0~70℃
애플리케이션
●100GBASE-SR10 이더넷
●10x11.2Gb/s 멀티모드 OTN
주문 정보
| 부품 번호 | 설명 |
| 올케이F85TXMX-CDS1 | CFP2 100G SR10 850nm100m 0~70℃ |
