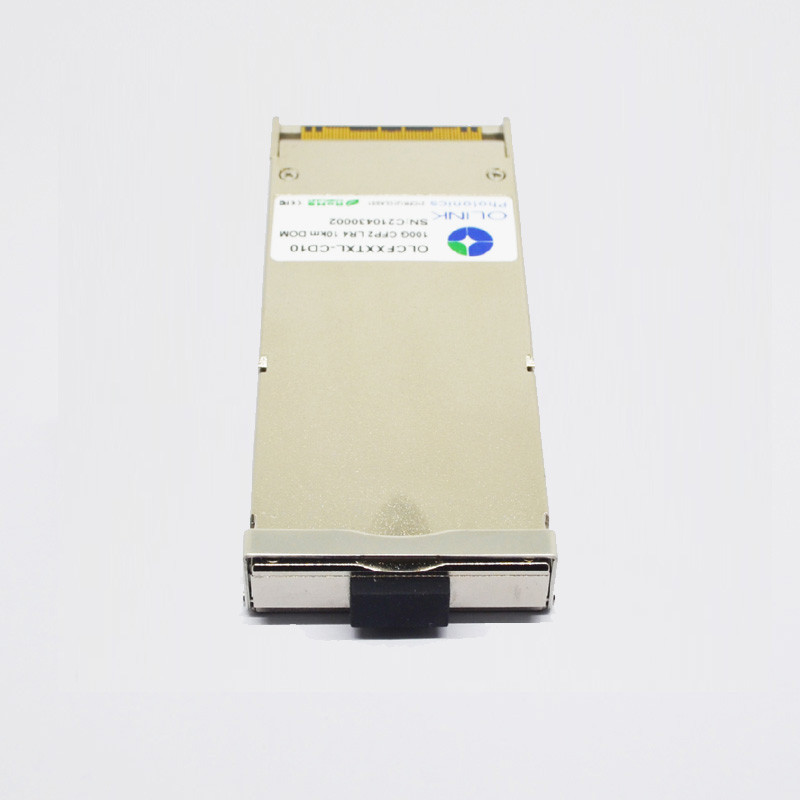

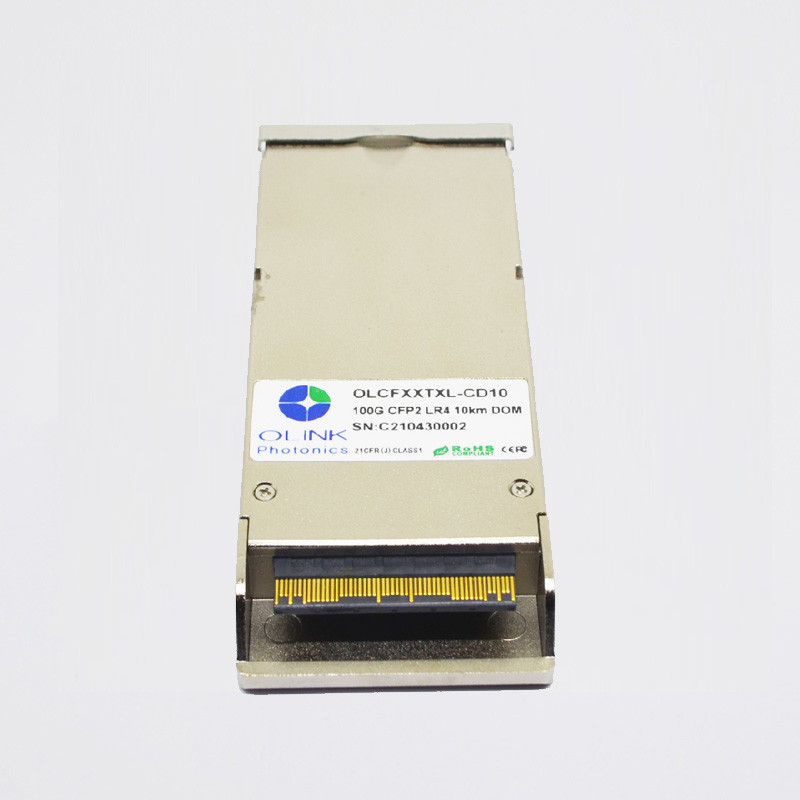

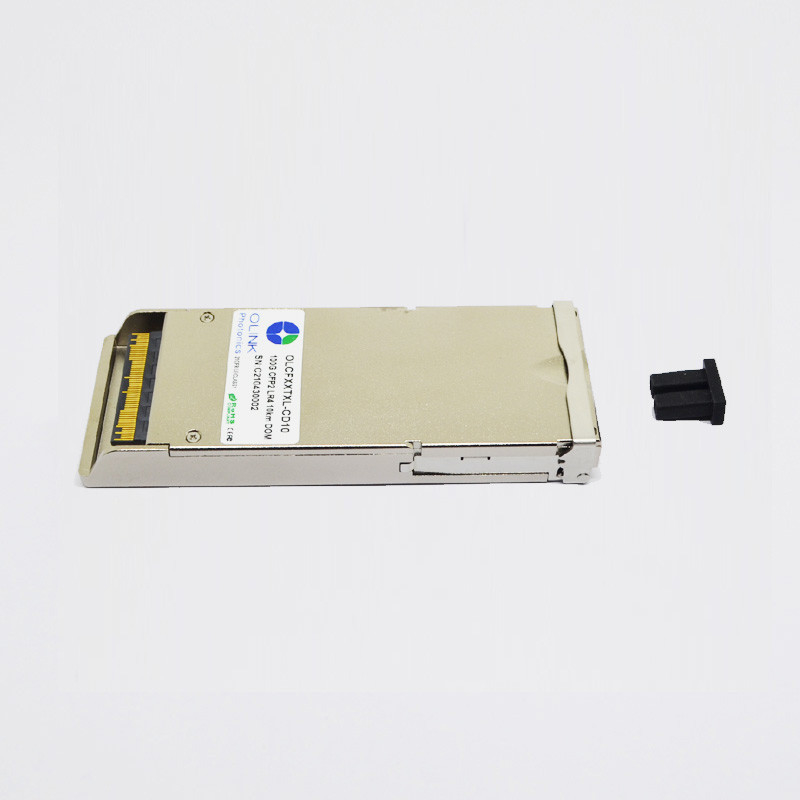

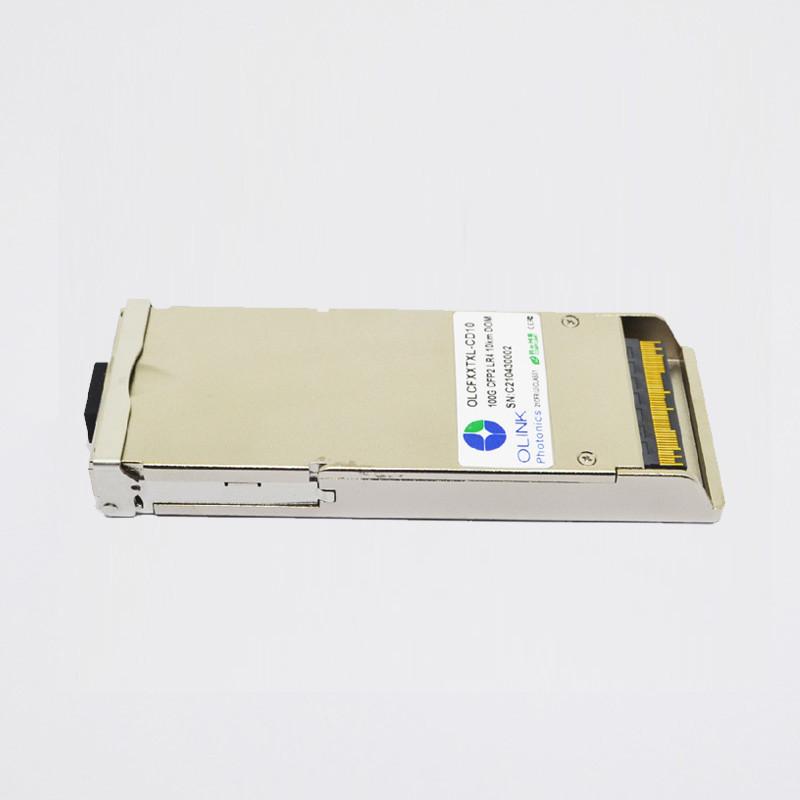

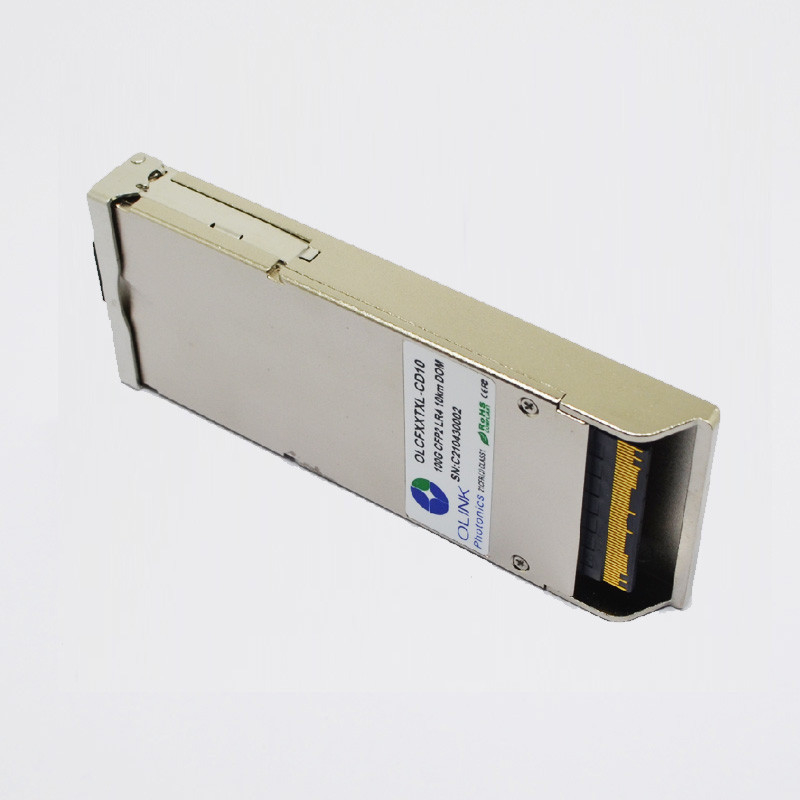

적합한 100G LR4 10 킬로미터 LC CFP2 광 전송부 시스코

100G CFP2 LR4 10 킬로미터 광학 송수신기 모듈 시스코 호환성 DOM Lc 연결기

로에스 순응하 100Gb/s CFP2 LR4 10 킬로미터 광 전송부

제품 특징

112Gbps 비트율에 달하는 ● 지지

● 두 부분으로 된 LC 연결기

뜨겁게 끼워 넣을 수 있는 ●

● 작동 전기적 직렬 데이터는 최고 27.952493Gbps를 평가합니다

● 4 대비 전기적 직렬 인터페이스

10이지 킬로미터 SMF 연결에 적용가능한 ●

● 저 전력 소모, < 6W="">

● 디지털 진단 감시기 인터페이스

● MDIO 통신은 조화시킵니다

100GBASE-LR4와 OTU4로 순응한 ●

● 운용 케이스 온도 :

컴메리카들 :0 내지 70 'Ｃ

애플리케이션

● 로컬 영역 네트워크(LAN)

● 광역 네트워크(완)

●는 라우터 인터페이스로 전환합니다

● 국제 전기통신 규격 위원회 OTU4 OTL4.4

표준

IEEE 802.3 양의 울음 소리로 순응한 ●

CFP2 MSA 하드웨어 전문화로 순응한 ●

CFP2 MSA 관리 명세로 순응한 ●

국제 전기통신 규격 위원회 G709/Y.1331으로 순응한 ●

로에스로 순응한 ●

기능 설명

100G CFP2 LR4 광 전송부인 오링크포토닉스의 OLCFXXTXL-CD10은 전송을 통합하고, 원 모듈 위에 경로를 받습니다. 전송부에, 직렬 데이터 스트림의 4개 차선은 복구되고, 레티메드와, 1296년, 1300년, 1305년과 네 전기 흡수 변조 레이저 (EMLs)와 1309 nm 중심 파장을 제어하는 4개의 레이저 드라이버로 전해집니다. 광 신호는 그리고 나서 산업표준 LC 연결기를 통하여 단일 모드 빛 섬유로 다중송신됩니다.수신 사이드에, 광 데이터 스트림의 4번 레인은 광학적으로 통합된 광 멀티플렉서에 의해 역다중화처리됩니다. 각각 데이터 수증기는 핀 광검출기와 트랜스임피던스 증폭기에 의해 복구되고, 레티메드와, 출력 드라이버에 전했습니다. 이 모듈은 핫 블러그 가능한 전기 인터페이스와 저 전력 소모와 MDIO 관리 인터페이스를 특징으로 합니다.

광학적 특성

(달리 언급되지 않으면 추천된 운영 상태 아래 시험을 받았습니다)

기록 :

1.  공급전류는 CFP2 모듈의 공급전류와 시험 보드 워킹커런트를 포함합니다.

2.  평균 발진 파워, 각각 레인 (분)은 신호 강도의 주요 지시자가 아니라 100GBase-LR4를 위해 정보를 제공합니다.

3. 수신기는 피해 없이 이 평균 전력 레벨을 가지는 광학적 입력 신호에 대한 연속 촬영을 허용할 수 있을 것입니다

4.  평균은 전원을 받습니다, 각각 레인 (분이) 정보를 제공하고 전혀 주요 지시자가 아닙니다

신호 강도의. 수신 전력 아래 이 가치가 순응할 수 없습니다 ; 그러나, 이것 위의 가치는 적합성을 보증하지 않습니다

5.  수신기 감도 (OMA), 각각 레인 (최대)은 정보를 제공합니다

6.  BER=10-12를 위한 TP3에 있는 적합성 시험 신호로 측정됩니다

7. 응력을 가진 수신기 감수성 검정의 상태 : 각각 차선에 대한 수직 눈 클로저 처벌은 1.8dB입니다 ;응력을 가진 눈은 각각 레인을 위한 J2 지터는 0.3UI입니다 ; 응력을 가진 눈은 각각 레인을 위한 J9 지터는 0.47UI입니다.

자사 제품에 대한 더 많은 세부사항 :

높은 믿을 만한 광학 구성 요소와 우수한 디자인

1. DLB 레이저와 PIN 포토다이오드

• 긴 전송거리.
• 고속도와 성능

2. 두꺼운 금 손가락

• 안정적인 작동
• 플러그를 반복했고, 마개를 뽑습니다

3. 하드골드 껍질을 도금처리하기

• 좋은 방열
• 쉽게 변형될 수 없습니다
• 항전자기 간섭

비용 효율적이고 신뢰성 전송

• 저 전력 소모와 낮은 지연은 당신의 네트워크 장치가 효율적으로 일할 수 있게 허락합니다
• DOM 기능은 송수신기 상태를 위한 실시간 감시를 지원합니다.
