| 원래 장소: | SZ 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | ISO9001,ISO14001,OHSAS18001 |
| 모델 번호: | OLCFXXTXL-CD40 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 개별 패키지 OR 10 pcs/ 팔레트 OR 20 pcs/ 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | TT / 순수한 30 일 |
| 공급 능력: | 한달에 80-100K |
| 부품번호: | OLCFXXTXL-CD40 | 자료 비율: | 100g |
|---|---|---|---|
| 컴파이티블 브랜드: | 일반적, 시스코, Juniper,MikroTik | 폼 팩터: | CFP2 |
| 연결기: | LC | 소비 전력: | < 12W=""> |
| 하이 라이트: | 100GBASE-ER4 CFP2 광 전송부,쥬니퍼 적합한 CFP2 광 전송부,40 킬로미터 CFP2 광 송수신기 모듈 |
||

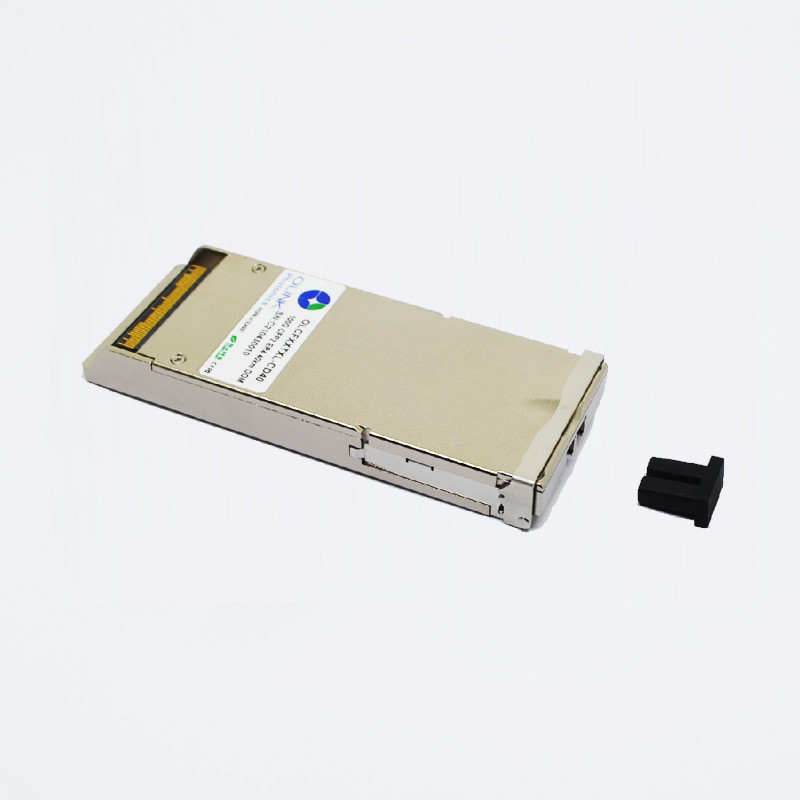

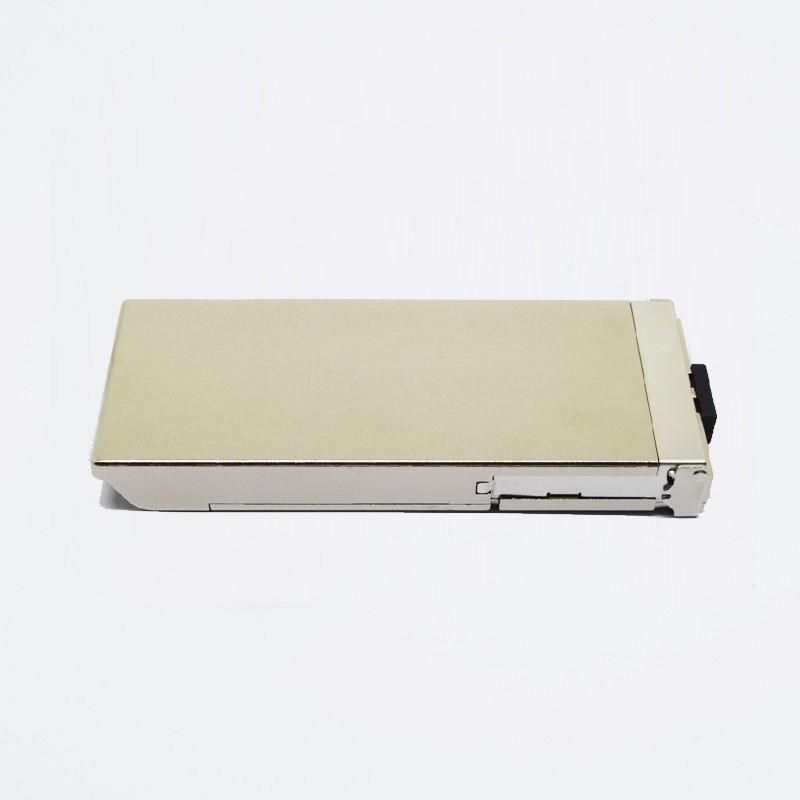

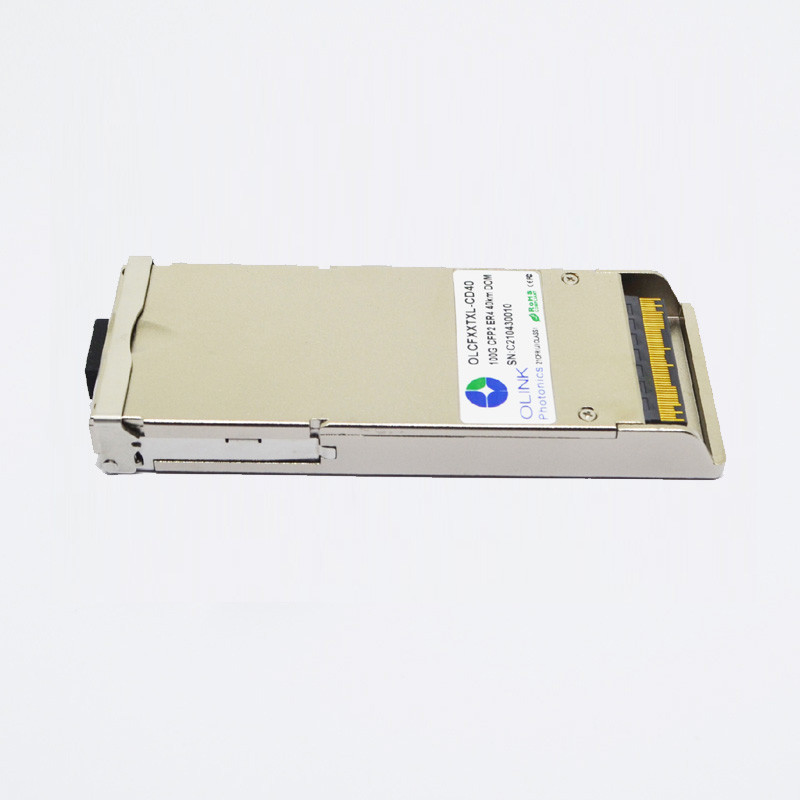

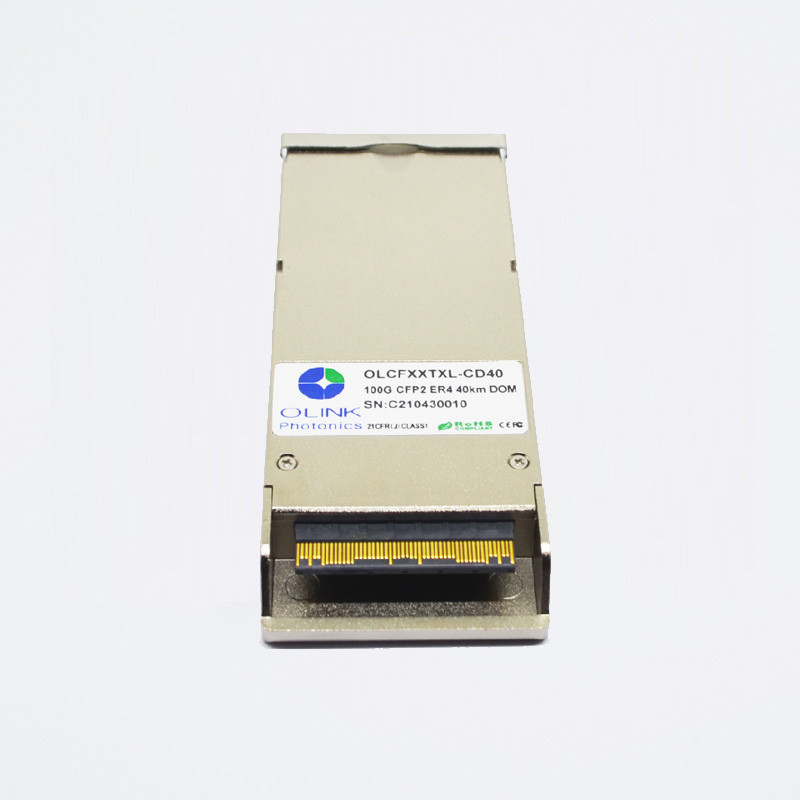

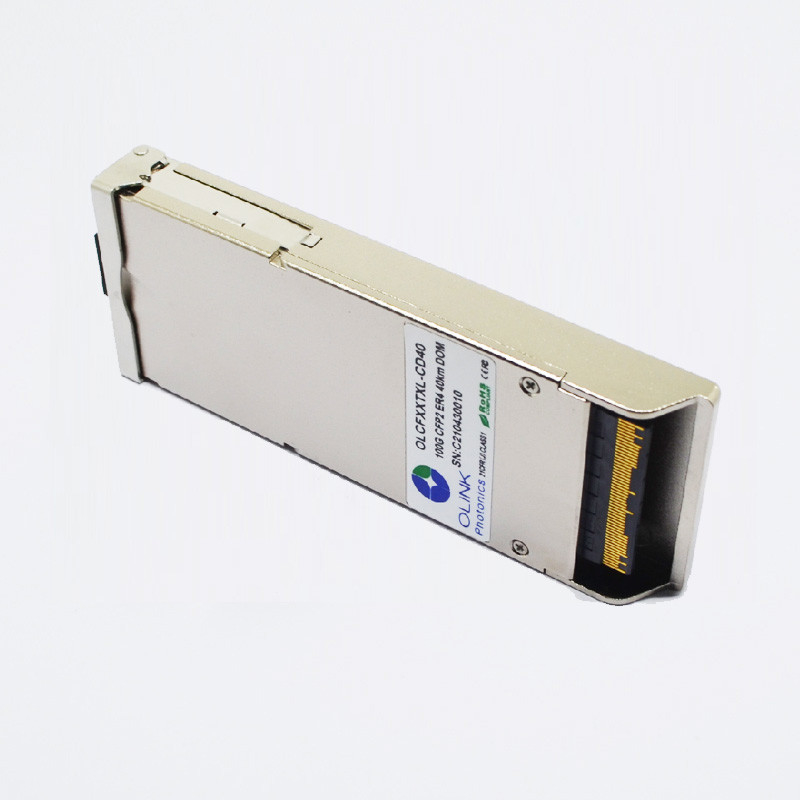

쥬니퍼로 적합한 100G CFP2 ER4 40 킬로미터 광 송수신기 모듈
로에스 순응하 100Gb/s CFP2 ER4 40 킬로미터 광 전송부
제품 특징
112Gbps 비트율에 달하는 ● 지지
● 두 부분으로 된 LC 연결기
뜨겁게 끼워 넣을 수 있는 ●
● 작동 전기적 직렬 데이터는 최고 27.952493Gbps를 평가합니다
● APD 로사
● 4 대비 전기적 직렬 인터페이스
30이지 킬로미터 SMF 연결에 적용가능한 ●
● 저 전력 소모, < 12W="">
● 디지털 진단 감시기 인터페이스
● MDIO 통신은 조화시킵니다
100GBASE-ER4로 순응한 ●
● 운용 케이스 온도 :
컴메리카들 :0 내지 70 'Ｃ
애플리케이션
● 로컬 영역 네트워크(LAN)
● 광역 네트워크(완)
●는 라우터 인터페이스로 전환합니다
표준
IEEE 802.3 양의 울음 소리로 순응한 ●
CFP2 MSA 하드웨어 전문화로 순응한 ●
CFP2 MSA 관리 명세로 순응한 ●
국제 전기통신 규격 위원회 G709/Y.1331으로 순응한 ●
로에스로 순응한 ●
기능 설명
100G CFP2 ER4 광 전송부인 오링크포토닉스의 OLCFXXTXL-CD40은 전송을 통합하고, 원 모듈 위에 경로를 받습니다. 전송부에, 직렬 데이터 스트림의 4개 차선은 복구되고, 레티메드와, 1296년, 1300년, 1305년과 네 전기 흡수 변조 레이저 (EMLs)와 1309 nm 중심 파장을 제어하는 4개의 레이저 드라이버로 전해집니다. 광 신호는 그리고 나서 산업표준 LC 연결기를 통하여 단일 모드 빛 섬유로 다중송신됩니다.수신 사이드에, 광 데이터 스트림의 4번 레인은 광학적으로 통합된 광 멀티플렉서에 의해 역다중화처리됩니다. 각각 데이터 수증기는 핀 광검출기와 트랜스임피던스 증폭기에 의해 복구되고, 레티메드와, 출력 드라이버에 전했습니다. 이 모듈은 핫 블러그 가능한 전기 인터페이스와 저 전력 소모와 MDIO 관리 인터페이스를 특징으로 합니다.
광학적 특성
(달리 언급되지 않으면 추천된 운영 상태 아래 시험을 받았습니다)
| 매개 변수 | 기호 | 유닛 | 민 | Typ | 맥스 | 기록 | |||||
| 광학 송신기 특성 | |||||||||||
| 신호 전송률, 각각 레인 | 그브드 | 25.78125 ±100 ppm | 100GBase-ER4 | ||||||||
| 27.9525 ±20 ppm | OTU4 | ||||||||||
| 네가지 레인 파장 범위 | λ1 | 별거 안 해 | 1294.53 | 1295.56 | 1296.59 | ||||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | ||||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | ||||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | ||||||||
| 전체 발진 파워 | 데이터 베이스 관리 프로그램 | 8.9 | 100GBase-ER4 | ||||||||
| 평균 발진 파워, 각각 레인 | 파브그 | 데이터 베이스 관리 프로그램 | -2.9 | 2.9 | 2 | ||||||
| 광변조 크기, 각각 레인 (OMA)2 | OMA | 데이터 베이스 관리 프로그램 | 0.1 | 4.5 | |||||||
| 어떠한 2 레인 (OMA) 사이의 발진 파워의 차이 | dB | 3.6 | |||||||||
| 소광비 | ER | dB | 8 | 100GBase-ER4 | |||||||
| 사이드 모드 억압비 | SMSR | dB | 30 | ||||||||
| 송신기와 분산 페널티, 각각 레인 | TDP | dB | 2.5 | ||||||||
| 광 궤환 손실 허용한도 | dB | 20 | |||||||||
| 송신기 reflectance3 | dB | -12 | |||||||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 100GBase-ER4 | |||||||||
| 광학 수신기 특성 | |||||||||||
| 각각 레인에 대한 비율을 받으세요 | 그비피스 | 25.78125 | 27.9525 | ||||||||
| 과부담 입력광 전력 | 피맥스 | 데이터 베이스 관리 프로그램 | 5.5 | 3 | |||||||
|
평균은 각각에 대한 전원을 받습니다 레인 |
핀 | 데이터 베이스 관리 프로그램 | -20.9 | 4.5 | 4, 5 | ||||||
|
각각 그 때문에 OMA에서 전원을 받으세요 레인 |
피노마 | 데이터 베이스 관리 프로그램 | 4.5 | ||||||||
|
차이는 안에 안에 전원을 받습니다 어떠한 2 레인 사이의 OMA |
데이터 베이스 관리 프로그램 | 4.5 | |||||||||
|
OMA에서 수신기 감도를 위해 각각 레인 |
소마 | 데이터 베이스 관리 프로그램 | -21.4 | 6 | |||||||
|
응력을 가진 수신기 감도에 각각 레인을 위한 OMA |
데이터 베이스 관리 프로그램 | -17.9 | 7, 8 | ||||||||
기록 :
1. 공급전류는 CFP2 모듈의 공급전류와 시험 보드 워킹커런트를 포함합니다.
2. 평균 발진 파워, 각각 레인 (분)은 신호 강도의 주요 지시자가 아니라 100GBase-LR4를 위해 정보를 제공합니다.
3. 수신기는 피해 없이 이 평균 전력 레벨을 가지는 광학적 입력 신호에 대한 연속 촬영을 허용할 수 있을 것입니다
4. 평균은 전력을 받습니다, 100GBASE-ER4를 위한 각각 레인 (최대가) 짧은 거리에 100BASE-LR4 단위와의 호환성을 허락하도록 100BASE-ER4 송신기 가치보다 큽니다
5. 평균은 전원을 받습니다, 각각 레인 (분이) 정보를 제공하고 전혀 주요 지시자가 아닙니다
신호 강도의. 수신 전력 아래 이 가치가 순응할 수 없습니다 ; 그러나, 이것 위의 가치는 적합성을 보증하지 않습니다
6. 수신기 감도 (OMA), 각각 레인 (최대)은 정보를 제공합니다
7. BER=10-12를 위한 TP3에 있는 적합성 시험 신호로 측정됩니다
8. 응력을 가진 수신기 감수성 검정의 상태 : 각각 차선에 대한 수직 눈 클로저 처벌은 1.8dB입니다 ;응력을 가진 눈은 각각 레인을 위한 J2 지터는 0.3UI입니다 ; 응력을 가진 눈은 각각 레인을 위한 J9 지터는 0.47UI입니다.
자사 제품에 대한 더 많은 세부사항 :
높은 믿을 만한 광학 구성 요소와 우수한 디자인
1. DLB 레이저와 PIN 포토다이오드
2. 두꺼운 금 손가락
3. 하드골드 껍질을 도금처리하기
비용 효율적이고 신뢰성 전송
우리의 포장 & 라벨링 :
우리의 모든 모듈은 3년 보증을 가지고 있습니다!
