| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLCF85TXMX-CDS1 |
| 최소 주문 수량: | 1대 pc |
| 포장 세부 사항: | 개별 패키지 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 2k |
| 폼 팩터: | CFP2 | 자료 비율: | 100Gbps |
|---|---|---|---|
| 사고 방식: | 850nm | 거리: | 100m |
| 연결기: | MPO | 온도: | 0~70C |
| DOM: | 지원받습니다 | 보증: | 3년 |
| 하이 라이트: | 100G CFP2 광 전송부,MPO CFP2 광 전송부,적합한 100G CFP2 송수신기를 두드러진 무늬로 장식하세요 |
||

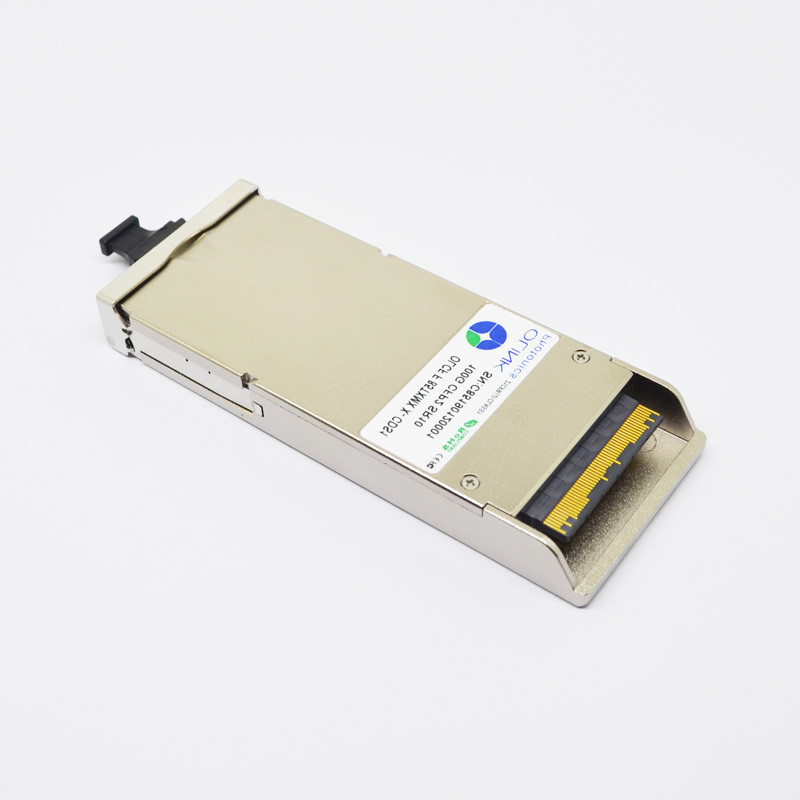

브로케이드 적합한 CFP2 100G 광 전송부 100M DOM MPO
적합한 CFP2-100G-SR10 100GBASE-SR10 850nm 100M DOM MPO MMF 송수신기 모듈을 두드러진 무늬로 장식하세요
기능 설명
오링크컴' OLCF85TXMX-CDS1, 100GE SR10 CFP2 (ALT1) 송수신기 모듈이 멀티 모드 광섬유 위에서 100개의 기가비트 이서넷 링크와 10x11.2G OTN 클라이언트 인터페이스에 사용하기 위해 설계됩니다. 그들은 CFP2 MSA로 그리고 IEEE 802.3 양의 울음 소리 100GBASE-SR10으로 순응합니다. 디지털 진단 기능은 MDIO 인터페이스를 통해 이용 가능합니다.
광학적 특성 (70 'Ｃ에 대한 TOP = 0, 3.47 Ｖ에 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| (레인마다) 송신기 | ||||||
| 레인 당 자료 비율 | DRPL | 10.3125 | 11.1810 | Gb / Ｓ | 1 | |
| 중심 파장 | λ | 840 | 850 | 860 | 별거 안 해 | |
| RMS 스펙트럼 폭 | Δλ | 0.65 | 별거 안 해 | |||
| 레인 당 평균 마력 | 파베피 | -8 | 1 | 데이터 베이스 관리 프로그램 | ||
| 레인마다 OMA를 전하세요 | 포마 | -6 | 3.0 | 데이터 베이스 관리 프로그램 | 2 | |
| 꺼짐 상태의 평균 발진 파워 | DP | -30 | dB | |||
| 레인 당 피크 전력 | PP | 4.0 | 데이터 베이스 관리 프로그램 | |||
| 레인 당 TDP | TDP | 4 | 데이터 베이스 관리 프로그램 | |||
| 소광비 | ER | 3.0 | dB | |||
| 반사 특성 허용한도 | 12 | dB | ||||
| 상대 강도 잡음 | 린 | -128 | dB/Hz | 3 | ||
| 송신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3} | 0.23, 0.34, 0.43, 0.27, 0.35, 0.4 | |||||
| (레인마다) 수신기 | ||||||
| 중심 파장 | λ | 840 | 850 | 860 | 별거 안 해 | |
| 레인 당 수신기 감도 | PSEN1 | -9.9 | 데이터 베이스 관리 프로그램 | 4 | ||
| 레인 당 수신기 감도 (OMA) | PSEN2 | -5.4 | 데이터 베이스 관리 프로그램 | |||
|
레인마다, 피크 전력
|
피피스 | 4 | 데이터 베이스 관리 프로그램 | |||
| 과부담, 펄레인 | PAVE | 1 | 데이터 베이스 관리 프로그램 | |||
|
수신기 반사도
|
르르크스 | -12 | dB | |||
|
레인마다, 분산 페널티
|
TDP | 1.9 | dB | |||
|
레인마다, 응력을 가진 눈 J2 지터
|
JE2P | 0.35 | UI | |||
|
레인마다, 응력을 가진 눈 J9 지터
|
JE9P | 0.47 | UI | |||
|
레인마다, 지터 허용치 [OMA]
|
JTP | -5.4 | 데이터 베이스 관리 프로그램 | |||
|
LOS 인가 해제
|
Pa | -11 | 데이터 베이스 관리 프로그램 | |||
|
LOS는 주장합니다
|
Pd | -25 | 데이터 베이스 관리 프로그램 | |||
|
LOS 이력현상
|
피드-파 | 0.5 | dB | |||
제품 특징
● 지지 103.1Gb/s 내지 112Gb/s 비트율
● MPO 24 수용부 광 인터페이스
● CPPI 전기 인터페이스
● 비냉각 10x10Gb/s 850nm 송신기
100GBASE-SR10으로 순응한 ●
● 운용 케이스 온도 :0~70C
애플리케이션
● 100GBASE-SR10 이더넷
● 10x11.2Gb/s 다중 모드 OTN
표준
IEEE 802.3 양의 울음 소리로 순응한 ●
CFP2 MSA 하드웨어 전문화로 순응한 ●
CFP2 MSA 관리 명세로 순응한 ●
명령 정보
| 부품번호 | 기술 |
| OLCF85TXMX-CDS1 | CFP2 100G SR10 850nm100m 0~70C |
