| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLCFXXTXL-CD40 |
| 최소 주문 수량: | 1대 pc |
| 포장 세부 사항: | 개별 패키지 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 2k |
| 적합한 브랜드: | 브로케이드 | 공급자 이름: | 오링크컴 |
|---|---|---|---|
| 폼 팩터: | CFP2 | 자료 비율: | 100Gbps |
| 사고 방식: | LAN WDM | 거리: | 40KM |
| 연결기: | 듀플렉스 LC | 온도: | 0~70C |
| 하이 라이트: | LC 광 송수신기 모듈,CFP2 광 송수신기 모듈,100GBASE-ER4 LC 광 전송부 |
||

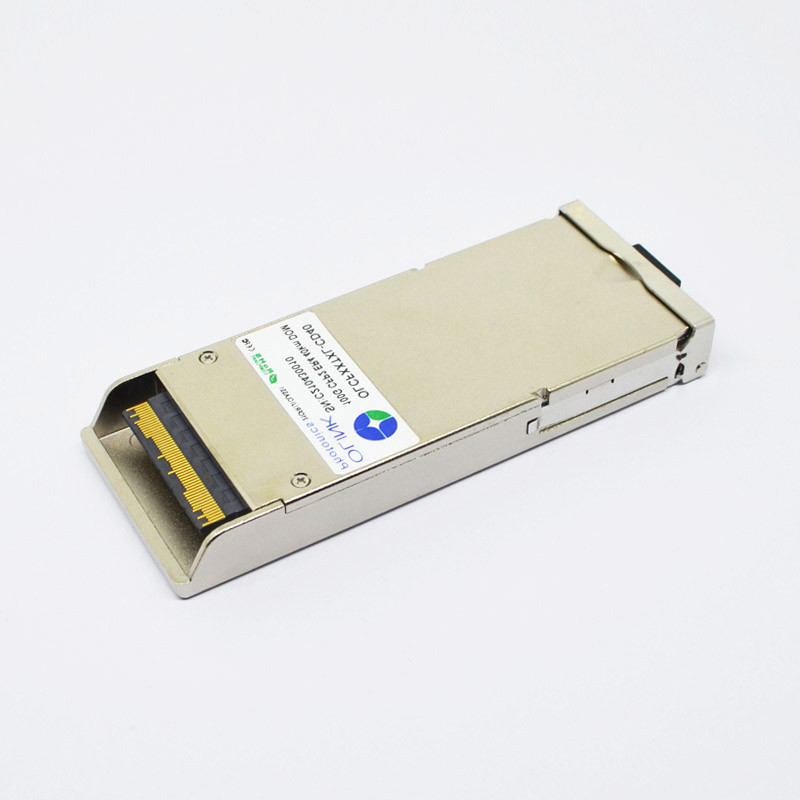

1310nm 40 킬로미터 DOM LC CFP2 광 송수신기 모듈 100GBASE-ER4
브로케이드 적합하 CFP2-100G-ER4 100GBASE-ER4 1310nm 40 킬로미터 DOM LC SMF 송수신기 모듈
오링크컴의 100G CFP2 ER4 광 전송부는 원 모듈에 수신기와 송신기 경로를 통합합니다. 전송부에서, 직렬 데이터 스트림의 4개 차선은 복구되고, 레티메드와, 4개의 레이저 드라이버를 전달했습니다. 레이저 드라이버는 1296 nm, 1300nm, 1305nm과 1309 nm의 중심 파장으로 4 엠라이스 (전기 흡수 변조 레이저)을 제어합니다. 광 신호는 산업 기준 LC 연결기를 통하여 단일 모드 빛 섬유에 멀티플렉스됩니다. 수신 사이드에, 광 데이터 스트림의 4번 레인은 통합된 광학 디-멀티플렉서에 의해 광학적으로 분할됩니다.
광학 송신기 특성
| 매개 변수 | 기호 | 민 | Typ. | 맥스 | 유닛 | 기록 |
| 신호 전송률, 각각 레인 | 25.78125 | 그브드 | ||||
|
레인 사고 방식(범위) |
1294.53 | 1295.56 | 1296.59 | 별거 안 해 | ||
| 1299.02 | 1300.05 | 1301.09 | 별거 안 해 | |||
| 1303.54 | 1304.58 | 1305.63 | 별거 안 해 | |||
| 1308.09 | 1309.14 | 1310.19 | 별거 안 해 | |||
| 비율 허용 오차 | -100 | 100 | ppm | 노미널율로부터 | ||
| 사이드 모드 억압비 | SMSR | 30 | dB | |||
| 전체 발진 파워 | 8.9 | 데이터 베이스 관리 프로그램 | ||||
| 평균 발진 파워, 각각 레인 | 파브그 | -2.9 | 2.9 | 데이터 베이스 관리 프로그램 | ||
| 소광비 | ER | 8 | dB | |||
| 광변조 크기, 각각 레인 (OMA) | OMA | 0.1 | 4.5 | 데이터 베이스 관리 프로그램 | ||
|
어떠한 2 레인 (평균 사이의 발진 파워의 차이 그리고 OMA) |
3.6 |
dB |
||||
| 송신기와 분산 페널티, 각각 레인 | TDP | 2.5 | dB | |||
| 꺼짐 상태 송신기, 각각 레인의 평균 발진 파워 | -30 | 데이터 베이스 관리 프로그램 | ||||
| 상대 강도 잡음 |
RIN20O 마 |
-130 | dB/Hz | |||
| 송신기 반사도 | -12 | dB | ||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
|
||||
광학 수신기 특성
| 매개 변수 | 기호 | 민 | Typ. | 맥스 | 유닛 | 기록 |
| 신호 전송률, 각각 레인 | 25.78125 | 그브드 | ||||
|
비율 허용 오차 |
-100 |
100 |
ppm |
일반으로부터 비율 |
||
| 평균은 전원, 각각 레인을 받습니다 | 파브그 | -20.9 | 4.5 | 데이터 베이스 관리 프로그램 | ||
| 각각 레인 (OMA), 전원을 받습니다 | 4.5 | 데이터 베이스 관리 프로그램 | ||||
|
어떠한 2 레인 사이의 발진 파워의 차이 (평균과 OMA) |
4.5 |
dB |
||||
| 수신기 감도 (OMA), 각각 레인 | 르센 | -21.4 | 데이터 베이스 관리 프로그램 | 1 | ||
| 각각 레인인 응력을 가진 수신기 감도 (OMA) | SRS | -17.9 | 데이터 베이스 관리 프로그램 | |||
| 응력을 가진 수신기 감도 엑스페리먼트 조건 | ||||||
| 수직 눈 클로저 처벌, 각각 차선 | VECP | 3.5 | dB | |||
| 스트레스트 sys J2 지터, 각각 레인 | J2 | 0.3 | UI | 2 | ||
| 스트레스트 sys J9 지터, 각각 레인 | J9 | 0.47 | UI | 2 | ||
| 수신기 반사도 | -26 | dB | ||||
| LOS는 주장합니다 | plos_on | -36 | 데이터 베이스 관리 프로그램 | |||
| LOS는 디어설트합니다 | plos_off | -24 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 0.5 | 4 | dB | |||
제품 특징
112Gbps 비트율에 달하는 ● 지지
● 두 부분으로 된 LC 연결기
뜨겁게 끼워 넣을 수 있는 ●
● 작동 전기적 직렬 데이터는 최고 27.952493Gbps를 평가합니다
● APD 로사
● 4 대비 전기적 직렬 인터페이스
30이지 킬로미터 SMF 연결에 적용가능한 ●
● 저 전력 소모, < 12W="">
애플리케이션
● 로컬 영역 네트워크(LAN)
● 광역 네트워크(완)
●는 라우터 인터페이스로 전환합니다
