| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLCFXXTXL-CD10 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 개별 패키지 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 달 당 2k |
| 호환 브랜드: | 향나무 | 폼 팩터: | CFP2 |
|---|---|---|---|
| 데이터 속도: | 103.1Gbps | 파장: | LAN WDM |
| 거리: | 10km | 커넥터: | 듀플렉스 LC |
| 온도: | 0~70℃ | 보증: | 3 년 |
| 하이 라이트: | 10km 100G CFP2 광 트랜시버,10km CFP2 광 트랜시버,10km cFP2 모듈 |
||

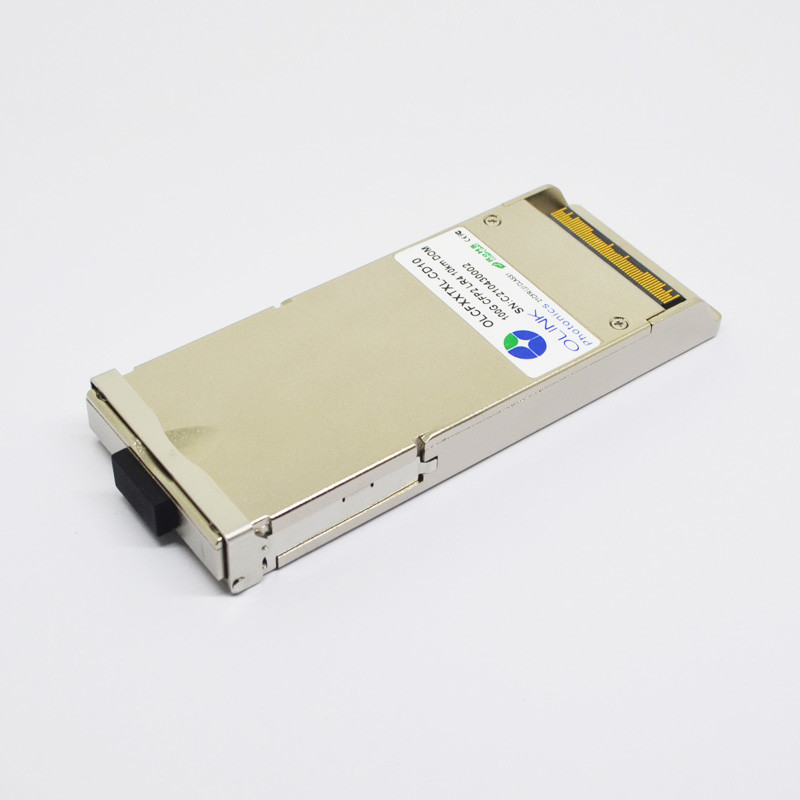

단일 모드 섬유 100G CFP2 광학 송수신기 1310nm 10km 쌍신회로 LC
Juniper Networks CFP2-100GBASE-LR4 호환 100GBASE-LR4 1310nm 10km DOM LC SMF 트랜시버 모듈
Olink' OLCFXXTXL-CD10, 100G CFP2 LR4 광 트랜시버는 전송 및 수신 경로를 하나의 모듈에 통합합니다.전송 측에서 직렬 데이터 스트림의 4개 레인이 복구되고 시간이 재조정되어 1296, 1300, 1305 및 1309nm 중심 파장을 갖는 4개의 EML(전기 흡수 변조 레이저)을 제어하는 4개의 레이저 드라이버로 전달됩니다.그런 다음 광 신호는 산업 표준 LC 커넥터를 통해 단일 모드 광섬유로 다중화됩니다. 수신 측에서 광 데이터 스트림의 4개 레인은 통합된 광 역다중화 장치에 의해 광학적으로 역다중화됩니다.각 데이터 증기는 PIN 광검출기 및 트랜스임피던스 증폭기에 의해 복구되고 시간이 재조정되어 출력 드라이버로 전달됩니다.이 모듈은 핫플러그 가능한 전기 인터페이스, 저전력 소비 및 MDIO 관리 인터페이스가 특징입니다.
광학적 특성
| 매개변수 | 상징 | 단위 | 분 | 보통 | 최대 | 메모 | |||||
| 광 송신기 특성 | |||||||||||
| 신호율, 각 레인 | GBd | 25.78125 ±100ppm | 100GBBase-LR4 | ||||||||
| 27.9525 ±20ppm | OTU4 | ||||||||||
| 4레인 파장 범위 | λ1 | nm | 1294.53 | 1295.56 | 1296.59 | ||||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | ||||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | ||||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | ||||||||
| 총 발사력 | dBm | 10.5 | 100GBBase-LR4 | ||||||||
| 10 | OTU4 | ||||||||||
| 평균 발사력, 각 레인 | 파브그 | dBm | -4.5 | 4.5 | 2 | ||||||
| -0.6 | 4 | ||||||||||
| 광 변조 진폭, 각 레인(OMA)2 | 오마 | dBm | -1.3 | 4.5 | |||||||
| 두 레인(OMA) 간의 발사력 차이 | dB | 5 | |||||||||
| 소광율 | 어 | dB | 4 | 100GBBase-LR4 | |||||||
| 4 | 6.5 | OTU4 | |||||||||
| 사이드 모드 억제 비율 | SMSR | dB | 30 | ||||||||
| 송신기 및 분산 패널티, 각 레인 | TDP | dB | 2.2 | ||||||||
| 광학 반사 손실 허용 오차 | dB | 20 | |||||||||
| 송신기 반사율3 | dB | –12 | |||||||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 100GBBase-LR4 | |||||||||
| 광수신기 특성 | |||||||||||
| 레인별 수신율 | Gbps | 25.78125 | 27.9525 | ||||||||
| 과부하 입력 광 전력 | 피맥스 | dBm | 5.5 | 삼 | |||||||
|
각각의 평균 수신 전력 레인 |
핀 | dBm | -8.6 | 삼 | 4 | ||||||
|
각각에 대해 OMA에서 전원 수신 레인 |
피노마 | dBm | 삼 | ||||||||
|
수신 전력의 차이 두 차선 사이의 OMA |
dBm | ||||||||||
|
OMA의 수신기 감도 각 레인 |
소마 | dBm | -8.6 | 5 | |||||||
|
스트레스 받는 수신기 감도 각 차선에 대한 OMA |
dBm | -6.8 | 6, 7 | ||||||||
메모:
1. 공급 전류에는 CFP2 모듈의 공급 전류 및 테스트 보드 작동 전류가 포함됩니다.
2. 평균 발사 전력, 각 레인(최소)은 신호 강도의 주요 지표가 아니라 100GBase-LR4에 대한 정보입니다.
3. 수신기는 손상 없이 이 평균 전력 수준을 갖는 광 입력 신호에 대한 지속적인 노출을 견딜 수 있어야 합니다.
4. 평균 수신 전력, 각 레인(분)은 주요 지표가 아닌 정보 제공
신호 강도의.이 값 미만의 수신 전력은 준수할 수 없습니다.그러나 이보다 높은 값은 규정 준수를 보장하지 않습니다.
5. 수신기 감도(OMA), 각 레인(최대)은 정보 제공
6. BER=10-12에 대해 TP3에서 적합성 테스트 신호로 측정
7. 스트레스 수신기 감도 테스트 조건: 각 레인에 대한 수직 아이 클로저 패널티는 1.8dB이고, 각 레인에 대한 스트레스 아이 J2 지터는 0.3UI입니다.각 레인에 대한 스트레스 아이 J9 지터는 0.47UI입니다.
제품 특징
●최대 112Gbps 비트 전송률 지원
●듀플렉스 LC 커넥터
●핫 플러그 가능
●작동 전기 직렬 데이터 속도 최대 27.952493Gbps
●4 병렬 전기 직렬 인터페이스
●10km SMF 연결에 적용 가능
●낮은 전력 소비, < 6W
●디지털 진단 모니터 인터페이스
●MDIO 통신 인터페이스
●100GBASE-LR4 및 OTU4 준수
●작동 케이스 온도: 상업용: 0 ~ 70 °C
애플리케이션
●근거리 통신망(LAN)
●광역 네트워크(WAN)
●ITU-T OTU4 OTL4.4
