| 원래 장소: | 심천 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP8512L-CDS5 |
| 최소 주문 수량: | 1대 pc |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 자료 비율: | 1.25Gbps/1.0625Gbps | 호환성: | 극도 |
|---|---|---|---|
| 사고 방식: | 850nm | 거리: | 550M |
| 연결기: | LC 듀플렉스 | 섬유형: | MMF |
| 일반온도범위: | 0 내지 70 'Ｃ | 산업용 온드범위: | -40 ~ 85 °C |
| 하이 라이트: | 850nm SFP 광 섬유형 송수신기,1000BASE-SX SFP 광 전송부,극단적 적합한 SFP 광 전송부 |
||

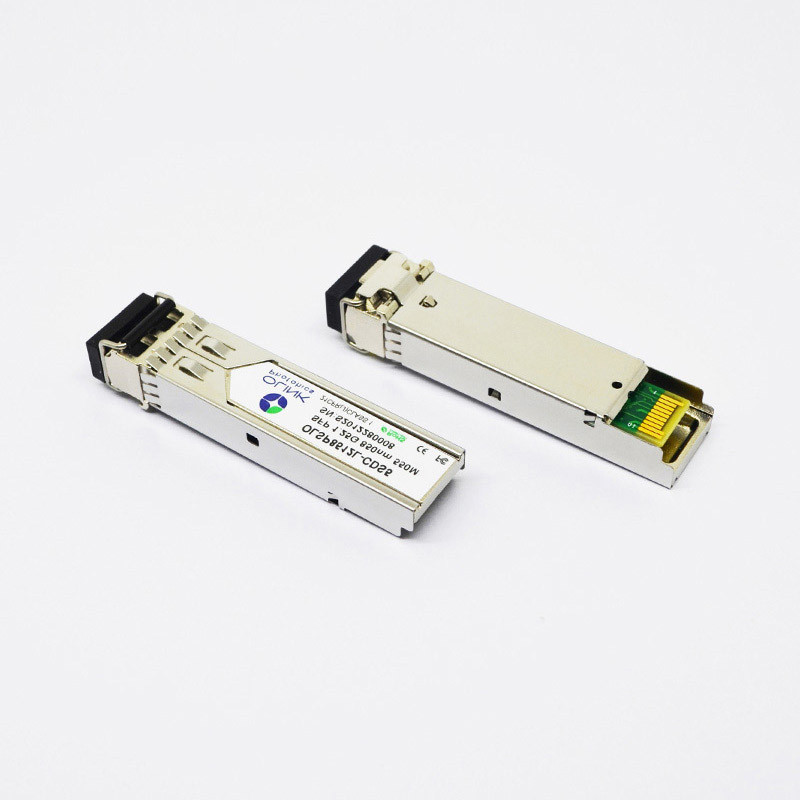

극단적 적합한 SFP 광 섬유형 송수신기 1000BASE-sx 850nm 550m
SFP 광 전송부 극단적 적합한 1000BASE-SX SFP 850nm 550m 모듈
제품 특징
핀 선명과 기능
| 핀 | 기호 | 명칭 / 기술 | 기록 |
| 1 | 베릿 | Tx는 갈렸습니다 | |
| 2 | Tx는 실패합니다 | Tx 고장 통지, 개방 컬렉터 출력, 활동적 Ｈ | 1 |
| 3 | Tx는 무능하게 합니다 | LVTTL 입력, 내부 풀업, Tx는 Ｈ에 무능하게 했습니다 | 2 |
| 4 | MOD-DEF2 | 2 와이어 직렬 접속 자료 입출력 (SDA) | 3 |
| 5 | MOD-DEF1 | 2 와이어 직렬 접속 클락 입력 (SCL) | 3 |
| 6 | MOD-DEF0 | 모델 현재 지시 | 3 |
| 7 | 비율은 선택합니다 | 무접속 | |
| 8 | LOS | Rx 신호 손실, 개방 컬렉터 출력, 활동적 Ｈ | 4 |
| 9 | 방향 전환 | Rx 땅 | |
| 10 | 방향 전환 | Rx 땅 | |
| 11 | 방향 전환 | Rx 땅 | |
| 12 | RD- | 밖에 수신 데이터를 전도시키세요 | 5 |
| 13 | RD+ | 밖에 수신 데이터 | 5 |
| 14 | 방향 전환 | Rx 땅 | |
| 15 | 프크크레 | Rx 전원 공급기 | |
| 16 | 프크트 | 송신 전력 공급 | |
| 17 | 베릿 | Tx는 갈렸습니다 | |
| 18 | TD+ | 안에 데이터를 전송하세요 | 6 |
| 19 | TD- | 안에 송신 자료를 전도시키세요 | 6 |
| 20 | 베릿 | Tx는 갈렸습니다 |
기록 :
1. 높을 때, 이 출력은 몇몇 종류의 레이저 결점을 보여줍니다. 로우는 정상 작동을 보여줍니다. 그리고 4.7 - 호스트 보드 위의 10KΩ 저항기로 끌어 올려져야 합니다.
2. TX 드이사벨은 송신기 광 출력을 차단하는데 사용되는 입력입니다. 그것은 4.7과 모듈 이내에 끌어 올려집니다 - 10KΩ 저항기. 그것의 주는 다음과 같습니다 :
로우 (0 - 0.8V) : (>0.8 위의 송신기, < 2="">
높은 것 (2.0V~Vcc+0.3V) : 무력하게 된 송신기는 열립니다 : 송신기는 무능하게 했습니다
3. moddef 0,1,2. 이것들은 모듈 정의 핀입니다. 그들은 4.7K로 끌어 올려져야 합니다 - 호스트 보드 위의 10KΩ 저항기. 풀-업 전압은 2.0V~Vcc+0.3V의 사이에 있을 것입니다.
moddef 0은 모듈이 참석하는 것을 나타내기 위해 모듈에 의해 기초를 두었습니다
moddef 1은 시리얼 id를 위한 2번 와이어 직렬 접속의 클록 라인입니다
moddef 2는 시리얼 id를 위한 2번 와이어 직렬 접속의 데이터 라인입니다
4. 높을 때, 이 출력은 신호 손실 (LOS)를 보여줍니다. 로우는 정상 작동을 보여줍니다.
5. RD+/- : 이것들은 차별적 수신기 출력입니다. 그들은 AC이 사용자 SERDES에 (차별적인) 100Ω으로 종결되어야 한 100Ω 차동 라인을 연결했다는 것 입니다. 교류 결합은 모듈 안에서 행해지고, 그러므로 호스트 보드에 요구되지 않습니다.
6. TD+/- : 이것들은 차별적 송신기 입력입니다. 그들은 모듈 안에서 100Ω 차이 종결과 ac-결합, 차동 라인입니다. 교류 결합은 모듈 안에서 행해지고, 그러므로 호스트 보드에 요구되지 않습니다.
애플리케이션
● 기가비트 이더넷
● 광섬유 채널
● 스위치 투 스위치는 조화시킵니다
● 교환된 후면 애플리케이션
● 라우터 / 서버는 조화시킵니다
● 다른 광통신
명령 정보
| 부품번호 | 기술 |
| OLSP8512L-CDS5 | 디지털 진단 감시기로, SFP,1.25Gbps, 850nm, Multimode,550m, 0~70C |
| OLSP8512L-IDS5 | 디지털 진단 감시기로, SFP,1.25Gbps, 850nm, Multimode,550m, -40~85C |
FAQ
큐 : 당신이 업체 또는 제조를 거래하고 있습니까?
한 : 우리는 원 제조사입니다. 우리는 OEM / ODM 사업을 할 수 있습니다.우리의 회사는 주로 광학 섬유 제품을 생산합니다.
큐 : 오랫동안 당신의 배달 시간은 어떻습니까?
한 : 일괄구매 배달 시간 : 30-60 일 ; 유치 우편 시간 : 20 일.
큐 : 당신의 결제 조건이 무엇입니까?
한 : 저장고로서의 전신환 30%와 배달 전에 70%.
큐 : 품질보증의 내용은 어떤 것입니까 ?
한 : 무료 보증은 자격을 얻은 위임의 그 날부터 일년입니다.무료 보증 기간 이내에 자사 제품을 위한 어떠한 결점도 있다면 우리는 무료로 그것을 수리하고 결점 집회를 바꿀 것입니다.
