| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP8512L-CDS5 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 호환성: | 시스코 GLC-SX-MM | DDM/DOM: | 지원받습니다 |
|---|---|---|---|
| 형태 인자: | SFP | 자료 비율: | 1.25Gbps/1.0625Gbps |
| 연결기: | LC 쌍신회로 | 사고 방식: | 850nm |
| 거리: | 550M | DOM / DDM: | 지원받습니다 |
| 매체: | MMF | 전송기 유형: | Vcsel |
| 온도: | 0~70 'Ｃ | 보증: | 3년 |
| 하이 라이트: | 550m MMF SFP 트랜시버 모듈,550m 850nm SFP 트랜시버 모듈,850nm 550m SFP 모듈 |
||

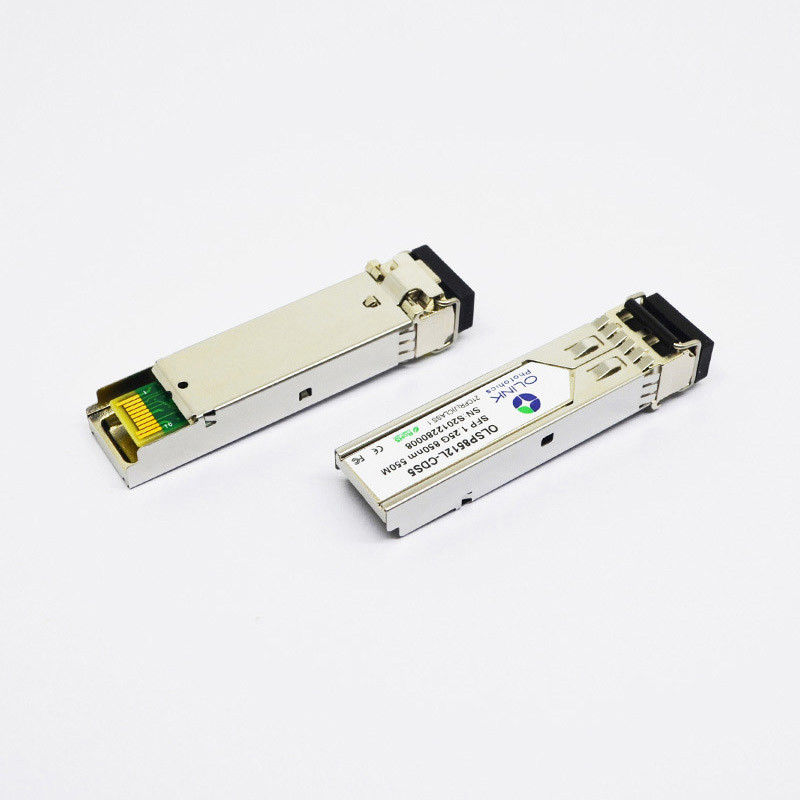

1000BASE-SX 850nm 550m LC SFP 트랜시버 모듈 Cisco GLC-SX-MM 호환 가능
1000BASE-SX SFP 트랜시버 모듈 Cisco GLC-SX-MM 호환 850nm 550m LC
ㅏ절대 최대 등급
| 매개변수 | 상징 | 최소 | 최대 | 단위 | 노트 |
| 전원 전압 | Vcc | -0.5 | 4.0 | V | |
| 보관 온도 | TS | -40 | 85 | °C | |
| 상대 습도 | 상대습도 | 0 | 85 | % |
노트 : 최대 절대 정격을 초과하는 스트레스는 트랜시버에 영구적인 손상을 일으킬 수 있습니다.
지일반적인 작동 특성
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 데이터 속도 | 박사 | 1.25 | Gb/s | |||
| 전원 전압 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 공급 전류 | ICC5 | 220 | 엄마 | |||
| 작동 케이스 온도. | Tc | 0 | 70 | °C | ||
| TI | -40 | 85 |
전기적 특성 (티OP(C) = 0 ~ 70 ℃, 티OP(나) =-40 ...에 85 ℃,V참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 차동 데이터 입력 스윙 | 빈,PP | 250 | 1200 | mVpp | 1 | |
| Tx 비활성화 입력-하이 | VIH | 2.0 | Vcc+0.3 | V | ||
| Tx 비활성화 입력-낮음 | 빌 | 0 | 0.8 | V | ||
| Tx 오류 출력 - 높음 | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| Tx 오류 출력-낮음 | 볼륨 | 0 | 0.8 | V | 2 | |
| 입력 차동 임피던스 | 린 | 100 | Ω | |||
| 리시버 | ||||||
| 차동 데이터 출력 스윙 | 투표, pp | 250 | 550 | mVpp | 삼 | |
| Rx LOS 출력 - 높음 | VROH | 2.0 | Vcc+0.3 | V | 2 | |
| Rx LOS 출력-낮음 | VROL | 0 | 0.8 | V | 2 | |
메모:
1. TD+/-는 모듈 내부의 100Ω 차동 종단과 내부적으로 AC 결합됩니다.
2. Tx Fault 및 Rx LOS는 오픈 컬렉터 출력이며 호스트 보드의 4.7k ~ 10kΩ 저항으로 풀업되어야 합니다.2.0V와 Vcc+0.3V 사이의 전압을 끌어올립니다.
3. RD+/- 출력은 내부적으로 AC 커플링되며 사용자 SERDES에서 100Ω(차동)으로 종단되어야 합니다.
ㅏ신청
● 기가비트 이더넷
● 파이버 채널
● 스위치 인터페이스로 전환
● 스위치 백플레인 애플리케이션
● 라우터/서버 인터페이스
● 기타 광전송 시스템
