| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL etc |
| 모델 번호: | OLSP8512L-CDS5 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 개별 패키지 OR 10 pcs/ 팔레트 OR 20 pcs/ 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-100K |
| 자료 비율: | 1.25Gb | 형태 인자: | SFP |
|---|---|---|---|
| 사고 방식: | 850nm | 한계: | 550M |
| 원천: | VCSEL+PIN | 광학적인 힘: | -10~-3 |
| 감도: | -18 데이터 베이스 관리 프로그램 | 작동 온도: | 0 ~ 70 ℃, -40 ~ 85 ℃ |
| 섬유형: | MMF | 애플리케이션: | 스위치 인터페이스 ●Switched 후면 적용 ●Router/Server 인터페이스 ●Other 광통신에 대한 ●Gigabit 이더넷 ●Fiber 채널 ●Switch |
| 강조하다: | 850nm SFP 광학적이 Transceivers,1000BASESX SFP 광학적이 Transceivers,850nm 스프피 송수신기 모듈 |
||

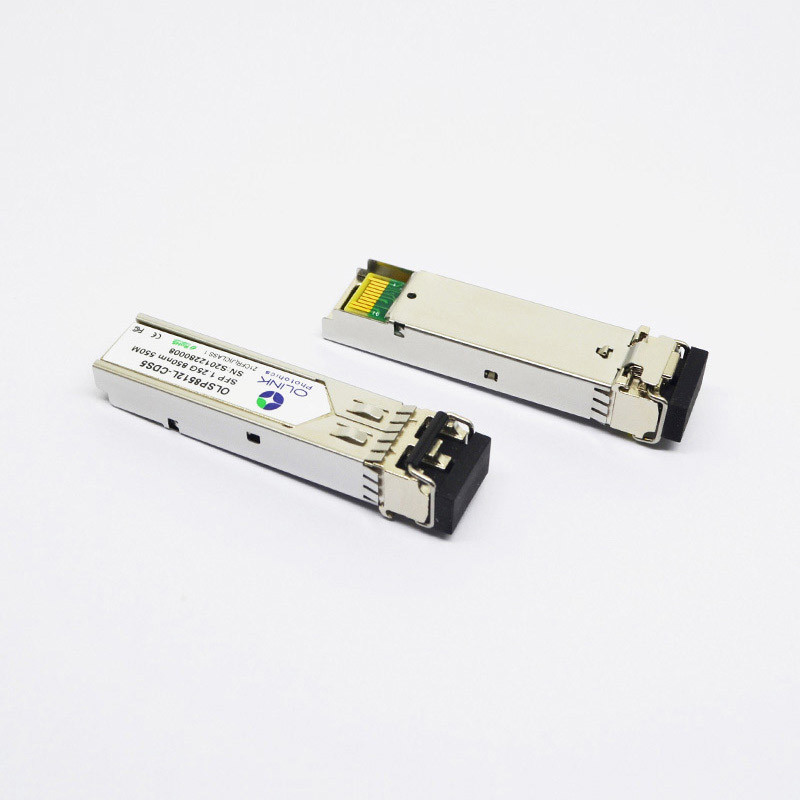

1000BASE-SX 850nm SFP 광 트랜시버
1000BASE-SX SFP 850nm 550m LC 송수신기 Cisco GLC-SX-MM-C 호환 가능
제품 세부 정보
1. 다중 공급업체 MSA 호환 다중 모드 1000Base-SX SFP(Small Form factor Pluggable) 트랜시버, 이중 섬유 다중 모드 광섬유(MMF) 광 케이블을 통해 작동합니다.
2. 7.5dB의 최소 보장된 광학 예산을 가지며 대부분의 경우 약 550m 1000base-SX 거리에 도달하기에 충분합니다.
3. 이 송수신기는 공칭 파장 850nm에서 작동하는 최고 품질의 VSCEL 레이저 송신기를 사용합니다.및 850 nm.PIN 포토다이오드 수신기.
4. 현재 작동 조건에 대한 진단 정보를 제공하여 DDM/DOM 광학 진단을 지원합니다.5. 작동 온도
상업: 0°-70°C
산업: -40~85°C
5. SFP는 1.063-1.25Gbps 데이터 속도 및 기가비트 이더넷(1.25Gbps) |1G 파이버 채널(1.0625Gbps)과 같은 애플리케이션을 지원합니다.
기술적인 매개변수
| TX 파장: | 850nm. | 미디어 유형: | 다중 모드 광섬유(MMF) |
| RX 파장: | 850nm. | 최대 거리: | 550m |
| 지원되는 데이터 속도: | 1.063-1.25Gbps | 지원되는 애플리케이션: | 기가비트 이더넷(1.25Gbps), 1G 파이버 채널(1.0625Gbps) |
| 커넥터: | 더블 LC | 송신기 유형: | VSCEL 레이저 |
| 최소 전송 전력: | -10dB | 수신기 유형: | PIN 포토다이오드 |
| 최대 전송 전력: | -3dB | 응낙: | CE, 클래스 1 FDA 및 IEC60825-1 레이저 안전 준수, INF-8074i, RoHS, SFP MSA |
| 수신기 감도: | -18dBm | 힘: | +3.3V 단일 전원 공급 장치 |
광학적 특성(티OP(C) = 0 ~ 70 ℃, 티OP(나) =-40 ~ 85 ℃,V참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | nm | |
| 평균 출력 전력(활성화됨) | 포장길 | -10 | -삼 | dBm | 1 | |
| 소광율 | 어 | 9 | dB | 1 | ||
| RMS 스펙트럼 폭 | Δλ | 0.65 | nm | |||
| 상승/하강 시간(20%~80%) | Tr/Tf | 0.25 | 추신 | 2 | ||
| 출력 광학 눈 | IEEE802.3 z 및 ITU G.957 준수(클래스 1 aser 안전) | |||||
| 리시버 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | nm | |
| 수신기 감도 | 피센1 | -18 | dBm | 삼 | ||
| 초과 적재 | 포장길 | -삼 | dBm | 삼 | ||
| 로스 주장 | 아빠 | -35 | dBm | |||
| LOS 주장 취소 | PD | -20 | dBm | |||
| 로스 히스테리시스 | Pd-Pa | 0.5 | dB | |||
메모:
1. PRBS 2로 1.25Gb/s로 측정23 – 1 NRZ 테스트 패턴.
2. 여과되지 않음, PRBS 2로 측정됨23-1 테스트 패턴 @1.25Gbps
3. PRBS 2로 1.25Gb/s로 측정23 – 1 BER < 1x10에 대한 NRZ 테스트 패턴-10
생성물 에프식사
● 1.25Gbps/1.0625Gbps 비트 전송률 지원
● 이중 LC 커넥터
● 핫 플러그 가능 SFP 설치 공간
● 850nm VSCEL 레이저 송신기 및 PIN 광검출기
● 50/125µm에서 550m, 62.5/125µm에서 300m MMF 연결에 적용 가능
● 낮은 전력 소비, < 0.5W
● 디지털 진단 모니터 인터페이스
● 작동 케이스 온도:
상업용: 0 ~ 70°C 산업용: -40 ~ 85°C
피제품 설명
Olinkcom의 OLSP8512L-C(I)DS5 SFP 트랜시버는 MMF로 1.25Gbps의 데이터 속도 및 550m 전송 거리를 지원하는 비용 효율적인 고성능 모듈입니다.트랜시버는 VCSEL 레이저 송신기, TIA(트랜스 임피던스 전치 증폭기) 및 MCU 제어 장치가 통합된 PIN 포토다이오드의 세 부분으로 구성됩니다.모든 모듈은 클래스 I 레이저 안전 요구 사항을 충족합니다. 트랜시버는 SFP MSA(Multi-Source Agreement) 및 SFF-8472와 호환됩니다.
신청
● 인터넷 서비스 공급자(ISP) 기가비트 이더넷 통신 링크
●엔터프라이즈 LAN 및 SAN 네트워크
● 데이터 센터 LAN 및 SAN 네트워크
● 기타 광학 링크
