| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| 모델 번호: | OLSP5525L-CD40 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 10pcs/ 호일 백, 개별 패키지 |
| 배달 시간: | 3-6 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 80-120k |
| 상품 이름: | 2.5G SFP 1550nm 40 킬로미터 | 호환성: | HPE |
|---|---|---|---|
| 형태 필드: | SFP (미니-GBIC) | 자료 비율: | 2.5-기가비트 |
| 사고 방식: | 1550nm | 한계: | 40 킬로미터 |
| 매체: | SMF | 연결기: | LC |
| DOM: | 예 | 작동 온도: | 0-70' Ｃ |
| 하이 라이트: | 1550nm 40 킬로미터 SFP 송수신기,HPE JD086A SFP 송수신기,2.5Gb/s SFP 광 전송부 |
||

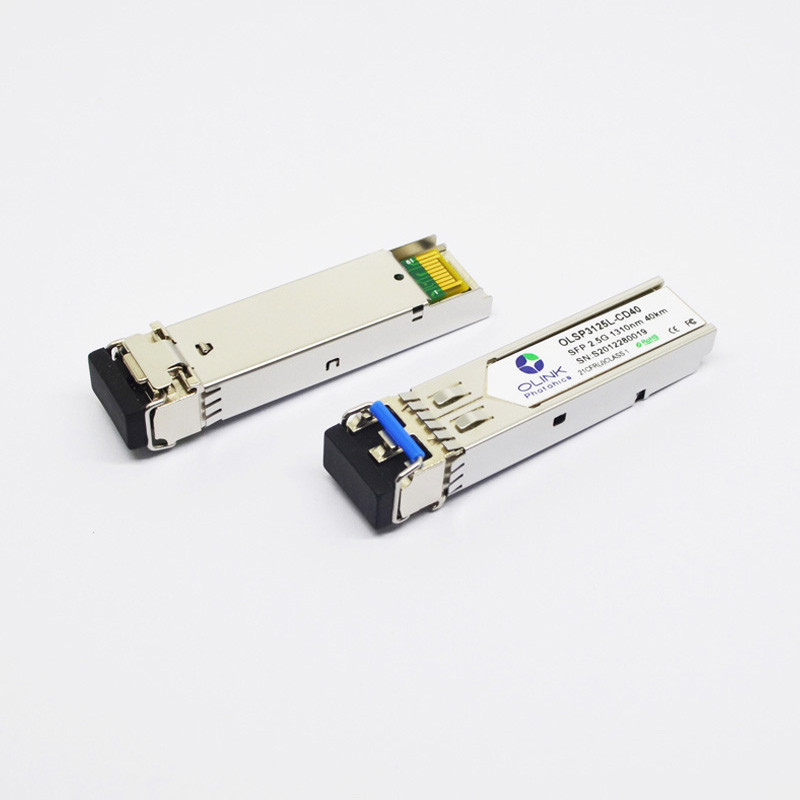

HPE JD086A 적합하 2.5Gb/s SFP ER 1550nm 40 킬로미터 SFP 송수신기
2.5G SFP 1550nm 40 킬로미터 송수신기
이 HPE JD086A 적합한 SFP 송수신기는 LC 연결기를 통해 1310nm의 사고 방식을 사용하여 단일 모드 빛 섬유 (SMF) 에 2500Base EX 처리량 최고 40까지 킬로미터를 제공합니다.
오우 핫 블러그 가능한 SFP 발자국
2.488Gb/s 데이터 링크에 달하는 오우 지원
SFP MSA 표준으로 순응한 오우
오우 1550nm DFB레이저 송신기와 잉아아스 핀 수신기
9/125 um SMF 위의 오우 최고 40까지 킬로미터
오우 단일 3.3V 전원 공급기
오우 지원 디지털 진단 모니터링 인터페이스
오우 이중 통신 LC 연결기
오우 저출력 소실
오우 금속 엔클로저는 더 낮은 EMI를 제공합니다
순응한 오우 ROHS와 무연
전기 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VIN, PP | 300 | 1800 | 음피피 | 1 | |
| Tx 불 가능 입력 최고값 | VIH | 2.0 | Vcc+0.3 | Ｖ | ||
| Tx 불 가능 낮은 입력 | VIL | 0 | 0.8 | Ｖ | ||
| Tx 결점 출력 하이 | VOH | 2.0 | Vcc+0.3 | Ｖ | 2 | |
| Tx 결점 출력 로우 | VOL | 0 | 0.8 | Ｖ | 2 | |
| 입력 차분 임피던스 | 린 | 100 | Ω | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 400 | 1000 | 음피피 | 3 | |
| Rx LOS 출력 하이 | VROH | 2.0 | Vcc+0.3 | Ｖ | 2 | |
| Rx LOS 출력 로우 | VROL | 0 | 0.8 | Ｖ | 2 | |
기록 :
1. TD+/-는 내부로 모듈 안에서 100Ω 차이 종결과 연결된 AC입니다.
2. Tx 결점과 Rx LOS는 개방 컬렉터 출력이며, 그것이 호스트 보드에 10kΩ 저항기에 4.7k로 끌어 올려져야 합니다. 2.0V와 Vcc+0.3V 사이에 전압을 끌어올리세요.
3.RD+/- 출력은 내부로 연결된 AC이고, 사용자 SERDES에 (차별적인) 100Ω으로 종결되어야 합니다.
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 1530 | 1550 | 1565 | 별거 안 해 | |
| 길. 출력 전원 (인에이블드) | PAVE | -3 | 2 | 데이터 베이스 관리 프로그램 | 1 | |
| 소광비 | ER | 8.5 | dB | 1 | ||
| 인접 모드 억제율 | SMSR | 30 | dB | |||
| RMS 스펙트럼 폭 | Δλ | 1 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 0.26 | 나노 초 | 2 | ||
| 분산 페널티 | TDP | 3.2 | dB | |||
| 출력 광학 눈 | 순응한 국제 전기통신 규격 위원회 G.957 | |||||
| 수신기 | ||||||
| 작동 파장 | λ | 1270 | 1610 | 별거 안 해 | ||
| 수신기 감도 | PSEN1 | -19 | 데이터 베이스 관리 프로그램 | 3 | ||
| 과부담 | PAVE | 0 | 데이터 베이스 관리 프로그램 | 3 | ||
| LOS는 주장합니다 | Pa | -35 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -20 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1.PRBS 2 223 - 1NRZ 시험 패턴으로 2.5Gb/s에서 측정됩니다.
2.비여과되고 PRBS223 - 1 시험 패턴 @2.5Gbps로 측정됩니다
3.PRBS 223 - BER < 1x10="">-12의 1 비제로 복귀 시험 패턴으로 2.5Gb/s에서 측정됩니다
제품 설명
오링크컴의 OLSP5525L-CD40은 2.488Gbps SONET OC-48을 위한 고성능 소형 인수 끼워 넣을 수 있는 SFP 단일모드 송수신기이고 SDH STM-16 장기간이 (LR-1) 적용에 도달합니다. 그것은 완전히 있고 SFP 다중 근원 협정 (MSA)에 따르고, MSA 순응하는 네트워크 장비에 사용될 수 있습니다.
2.5Gbps SFP 송수신기는 아래의 부문으로 구성됩니다 : LD 드라이버, 제한 증폭기, 디지털 진단 감시기, 1550nm DFB레이저와 핀 광검파기. SFP 송수신기 모듈은 등급 1 레이저 제품이 FDA / CDRH와 IEC-60825 기준에 따른다는 것 입니다.
FAQ :
Q1 : 당신의 주요 생산물이 무엇입니까?
SFP, SFP+, XFP, SFP28, QSFP+, QSFP28, CFP2 기타 등등을 포함하여 오링크컴은 광 전송부의 제조사이고 155M부터 100G까지 송수신기의 전체 범위를 제공합니다.
Q2 : 당신은 최소 명령량을 가지고 있습니까?
더 이상 없어요. MOQ.
