| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| 모델 번호: | OLSP8525L-CDS3 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 10pcs/ 호일 백, 개별 패키지 |
| 배달 시간: | 3-6 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 80-120k |
| 상품 이름: | 2.5G SFP 850nm 300m | 호환성: | 일반명 |
|---|---|---|---|
| 폼 팩터: | SFP | 자료 비율: | 2.5 Gb / Ｓ |
| 사고 방식: | 850nm | 한계: | 0.3 킬로미터 |
| 전송 매체: | MMF | 케이블 커넥터: | LC |
| DOM (디지털 광학 모니터링): | 예 | 작동 온도: | 0-70' Ｃ, -40-85' Ｃ |
| 하이 라이트: | 300m SFP 송수신기 모듈,SR SFP 송수신기 모듈,일반적 적합한 SFP 광 전송부 |
||

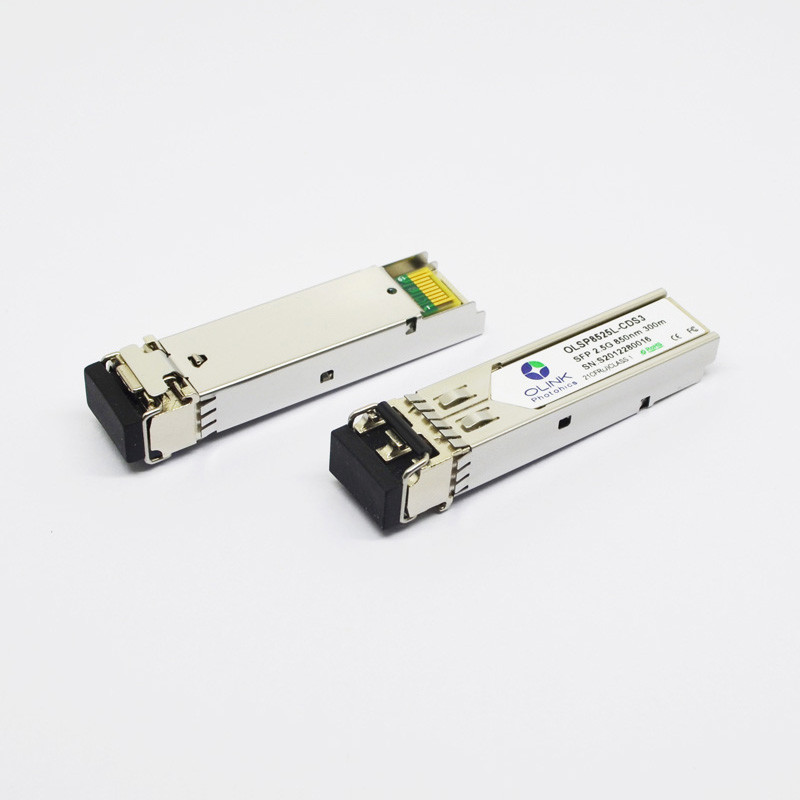

적합한 2.5G 다중-모드 850nm 300m SR SFP 송수신기 모듈 일반명
이 MSA 순응하는 2.5G 850nm 300m SFP 송수신기는 LC 연결기를 통해 850nm의 사고 방식을 사용하여 멀티 모드 파이버 (MMF) 위에서 2.5GBase SX 처리량 최고 550m을 제공합니다. 그것은 MSA 표준에 구축되고, 유일하게 연재되고 데이터 과다 접속과 응용이 그들이 끝임없이 당신의 네트워크와 결합할 것이라는 것을 보증하기 위해 시험을 받았습니다.
오우 핫 블러그 가능한 SFP 발자국
2.5Gb/s 데이터 링크에 달하는 오우
SFP MSA 표준으로 순응한 오우
오우 850nm VCSEL 레이저 송신기와 잉아아스 핀 수신기
50/125 um MMF 위의 오우 최고 300m
오우 단일 3.3V 전원 공급기
오우 지원 디지털 진단 모니터링 인터페이스
오우 이중 통신 LC 연결기
오우 저출력 소실
오우 금속 엔클로저는 더 낮은 EMI를 제공합니다
순응한 오우 ROHS와 무연
전기 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | 타입 | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VIN, PP | 200 | 2400 | 음피피 | 1 | |
| Tx 불 가능 입력 최고값 | VIH | 2.0 | Vcc+0.3 | Ｖ | ||
| Tx 불 가능 낮은 입력 | VIL | 0 | 0.8 | Ｖ | ||
| Tx 결점 출력 하이 | VOH | 2.0 | Vcc+0.3 | Ｖ | 2 | |
| Tx 결점 출력 로우 | VOL | 0 | 0.8 | Ｖ | 2 | |
| 입력 차분 임피던스 | 린 | 100 | Ω | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 400 | 1000 | 음피피 | 3 | |
| Rx LOS 출력 하이 | VROH | 2.0 | Vcc+0.3 | Ｖ | 2 | |
| Rx LOS 출력 로우 | VROL | 0 | 0.8 | Ｖ | 2 | |
기록 :
1. TD+/-는 내부로 모듈 안에서 100Ω 차이 종결과 연결된 AC입니다.
2. Tx 결점과 Rx LOS는 개방 컬렉터 출력이며, 그것이 호스트 보드에 10kΩ 저항기에 4.7k로 끌어 올려져야 합니다. 2.0V와 Vcc+0.3V 사이에 전압을 끌어올리세요.
3.RD+/- 출력은 내부로 연결된 AC이고, 사용자 SERDES에 (차별적인) 100Ω으로 종결되어야 합니다.
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | 타입 | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | 별거 안 해 | |
| 길. 출력 전원 (인에이블드) | PAVE | -10 | 0 | 데이터 베이스 관리 프로그램 | 1 | |
| 소광비 | ER | 5.5 | dB | 1 | ||
| RMS 스펙트럼 폭 | Δλ | 0.85 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 0.18 | 추신 | 2 | ||
| 출력 광학 눈 | IEEE802.3 Ｚ &ITU G.957 순응하는 (등급 1 레이저 안전)로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | 별거 안 해 | |
| 수신기 감도 | PSEN1 | -16 | 데이터 베이스 관리 프로그램 | 3 | ||
| 과부담 | PAVE | -3 | 데이터 베이스 관리 프로그램 | 3 | ||
| LOS는 주장합니다 | Pa | -30 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -17 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1. PRBS 223 - 1 비제로 복귀 시험 패턴으로 2.5Gb/s에서 측정됩니다.
2.비여과되고 PRBS 223-1 시험 패턴 @2.5Gbps로 측정됩니다
3.PRBS 223 - BER < 1x10="">-10의 1 비제로 복귀 시험 패턴으로 2.5Gb/s에서 측정됩니다
제품 설명
오링크컴의 OLSP8525L-CDS3은 SDH STM-16 I-16/SONET OC-48 SR-1/2x 파이버 채널 신청서와 같은 2.5Gb/s 일련 광 데이터 통신을 위한 고성능 소형 인수 끼워 넣을 수 있는 SFP 모듈입니다. 이 SFP 송수신기 모듈은 850nm의 공칭 파장에 있는 멀티 모드 광섬유 위에서 300m 전송거리를 제공합니다. 송신기 섹션은 국제 안전 기준 IEC 60825에 따라 순응한 등급 1 레이저인 850nm VCSEL 레이저를 통합시킵니다. 수신기 섹션은 고속 인듐갈륨비소 PIN 포토다이오드 (PD)와 트랜스-임피던스 전치증폭기를 사용합니다. 2.5Gb/s SFP 모듈 일련은 SFP 다중 근원 협정 (MSA)와 SFF-8472로 완전히 순응합니다.
애플리케이션
SDH STM-16 스위치와 라우터
SONET OC-48 스위치와 라우터
2x 파이버 채널
다른 광링크
| 관련 상품 | |||
| 부품 번호. | 자료 비율 | 사고 방식 | 거리 |
| OLSP8525L-CDS3 | 2.5Gbps | 850nm | 300m |
| OLSP3125L-CD02 | 2.5Gbps | 1310nm | 2 킬로미터 |
| OLSP3125L-CD20 | 2.5Gbps | 1310nm | 20 킬로미터 |
| OLSP3125L-CD40 | 2.5Gbps | 1310nm | 40 킬로미터 |
| OLSP5525L-CD40 | 2.5Gbps | 1550nm | 40 킬로미터 |
| OLSP5525L-CD80 | 2.5Gbps | 1550nm | 80 킬로미터 |
| OLSP5525L-CDH1 | 2.5Gbps | 1550nm | 100 킬로미터 |
