| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSB3412L-CD20 |
| 최소 주문 수량: | 1대 pc |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 자료 비율: | 1000Mbps | 광학 구성 요소: | DFB 비디 |
|---|---|---|---|
| 폼 팩터: | SFP | 송신 전력: | - 9~-3dBm |
| 컴파티쿠빌리티: | 관습 | 연결기: | LC 이중 통신 |
| 사고 방식: | 1490nm/1310nm | 거리: | 20 킬로미터 |
| DDM/돔: | 지원받습니다 | 보증: | 3년 |
| 하이 라이트: | SMF SFP 송수신기 모듈,비디 LC SFP 송수신기 모듈,1000BASE BX-D SFP 광 전송부 |
||

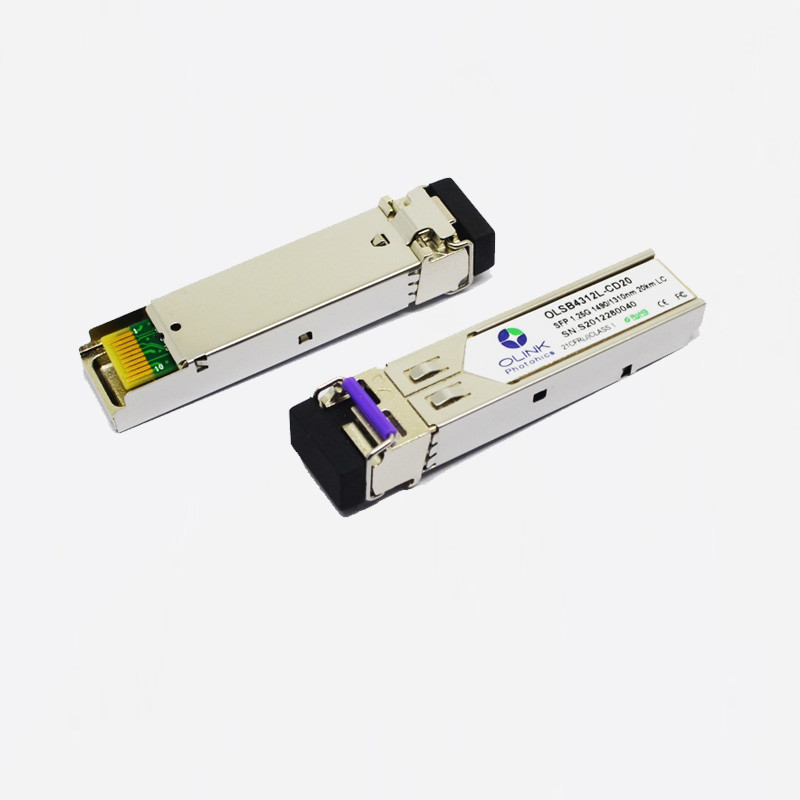

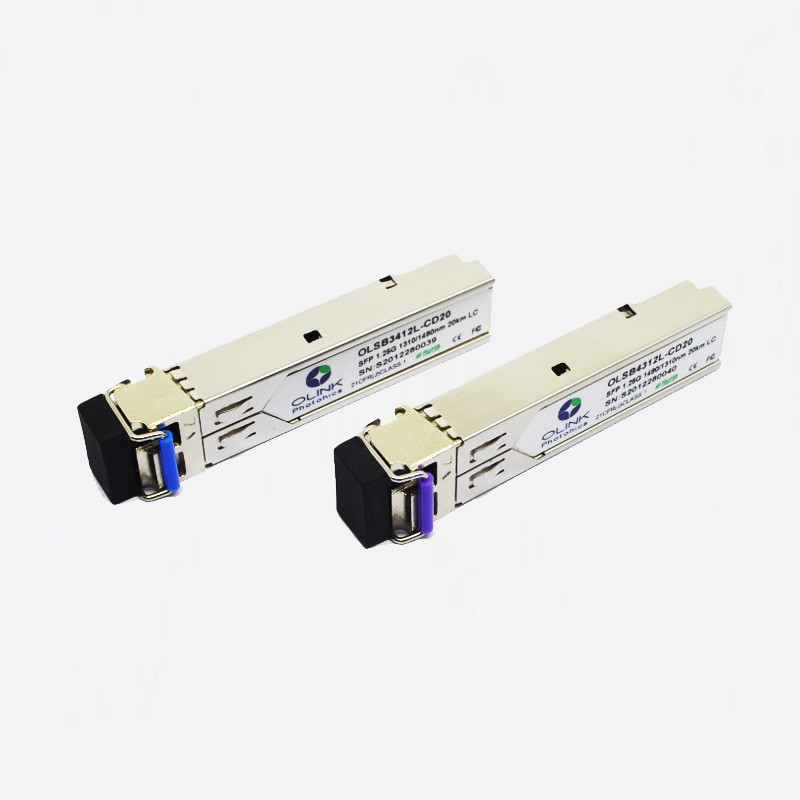

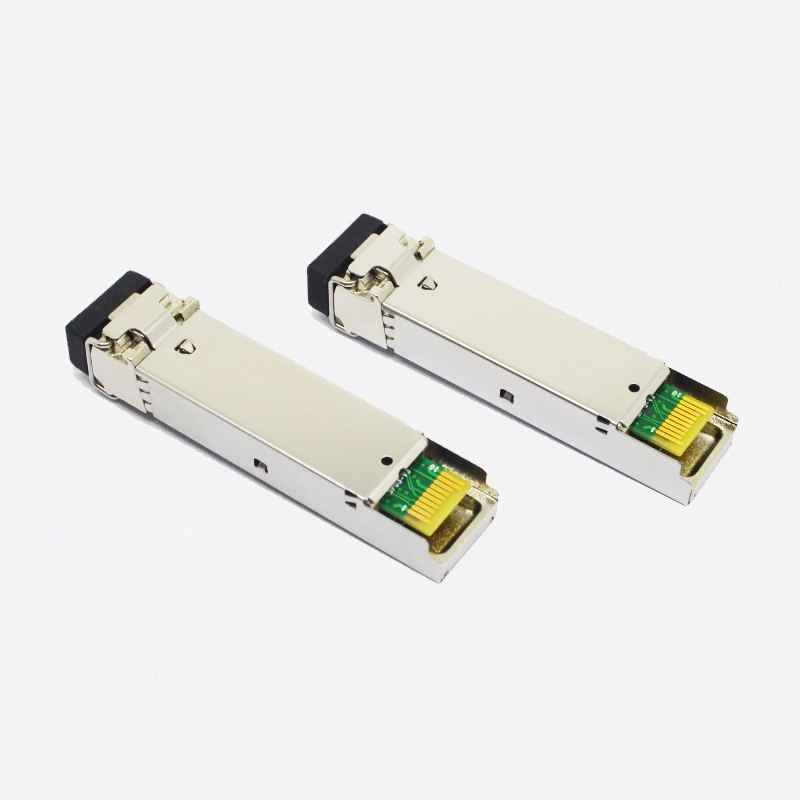

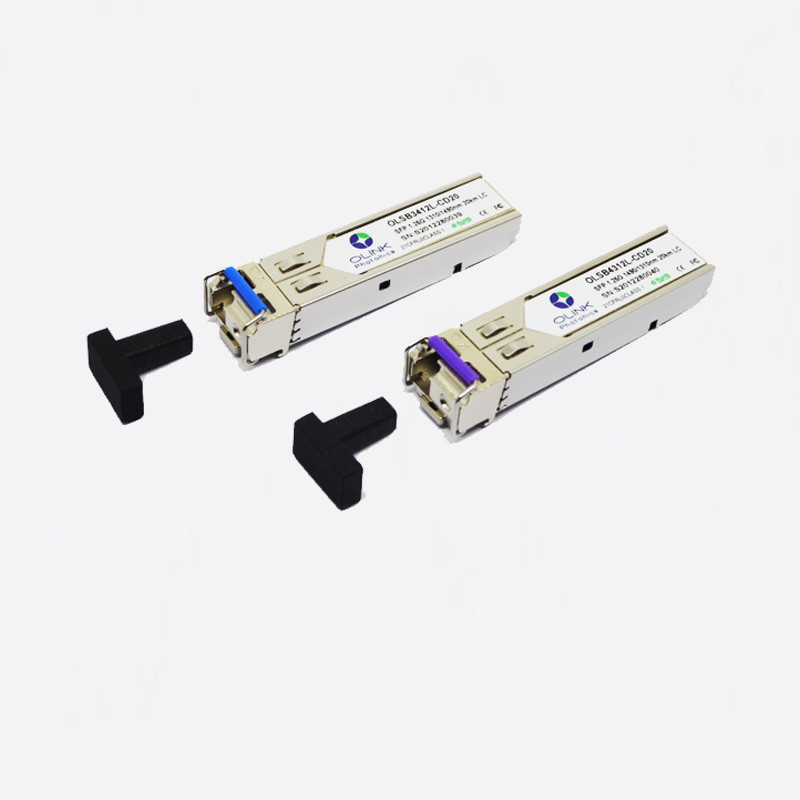

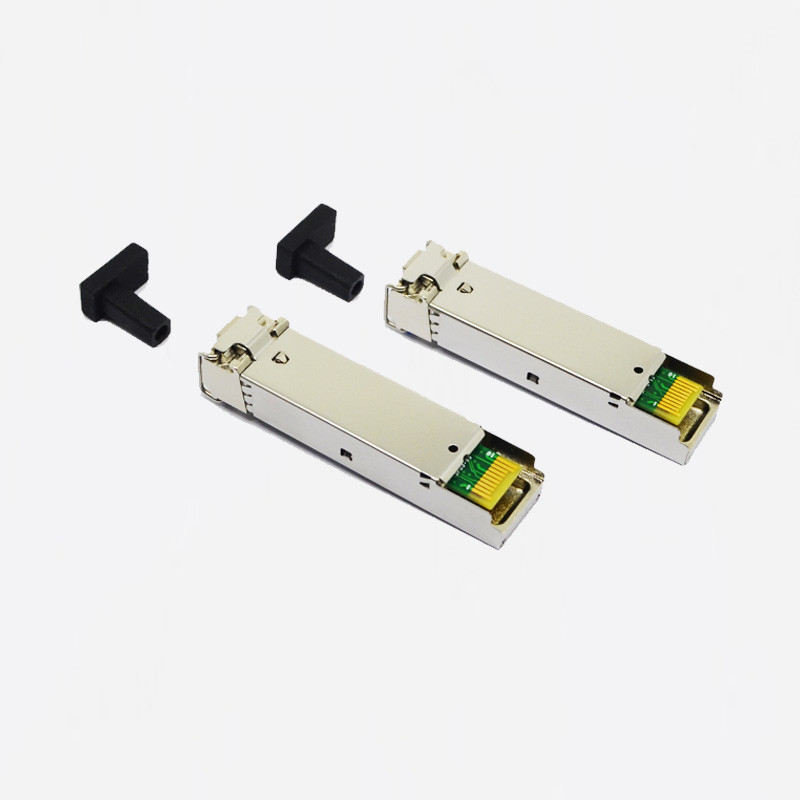

1000BASE-BX-D 비디 SFP 1490nm/1310nm 20 킬로미터 DOM LC SMF 송수신기 모듈
제품 설명
SFP-BIDI 송수신기인 오링크포토닉스의 것 OLSB34(43)12L-CD20은 고성능이고 1.25Gbps/1.0625Gbps의 듀얼 데이타율을 지원하는 효과적 모듈의 비용이 들었고 SMF.The 송수신기와 20 킬로미터 전송거리가 3가지 부문으로 구성됩니다 : FP / DFB레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 PIN 포토다이오드와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다. 송수신기는 SFP 다중-자원 협정 (MSA)와 SFF-8472와 호환 가능합니다. 더 많은 정보를 원하면 미안하지만, SFP MSA를 언급하세요.
절대 최대 정격
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 | 기록 |
| 공급 전압 | 프크크 | -0.5 | 4.0 | Ｖ | |
| 저장 온도 | TS | -40 | 85 | 'Ｃ | |
| 상대 습도 | RH | 0 | 85 | % |
기록 : 최대 절대적 평가를 초과한 스트레스는 송수신기에 대한 영구적인 손상을 일으킬 수 있습니다.
일반적 작동 특성
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 자료 비율 | DR | 1.25 | Gb / Ｓ | |||
| 공급 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | |
| 공급전류 | Icc5 | 220 | 마 | |||
| 운용 케이스 임시. | Tc | 0 | 70 | 'Ｃ | ||
| TI | -40 | 85 |
전기 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VIN, PP | 120 | 820 | 음피피 | 1 | |
| Tx 불 가능 입력 최고값 | VIH | 2.0 | Vcc+0.3 | Ｖ | ||
| Tx 불 가능 낮은 입력 | VIL | 0 | 0.8 | Ｖ | ||
| Tx 결점 출력 하이 | VOH | 2.0 | Vcc+0.3 | Ｖ | 2 | |
| Tx 결점 출력 로우 | VOL | 0 | 0.8 | Ｖ | 2 | |
| 입력 차분 임피던스 | 린 | 100 | Ω | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 340 | 650 | 800 | 음피피 | 3 |
| Rx LOS 출력 하이 | VROH | 2.0 | Vcc+0.3 | Ｖ | 2 | |
| Rx LOS 출력 로우 | VROL | 0 | 0.8 | Ｖ | 2 | |
기록 :
1. TD+/-는 내부로 모듈 안에서 100Ω 차이 종결과 연결된 AC입니다.
2. Tx 결점과 Rx LOS는 개방 컬렉터 출력이며, 그것이 호스트 보드에 10kΩ 저항기에 4.7k로 끌어 올려져야 합니다. 2.0V와 Vcc+0.3V 사이에 전압을 끌어올리세요.
3.RD+/- 출력은 내부로 연결된 AC이고, 사용자 SERDES에 (차별적인) 100Ω으로 종결되어야 합니다.
제품 특징
● 지지 1.25Gbps/1.0625Gbps 비트율
● 양방향인 LC 연결기
● 뜨겁게 끼워 넣을 수 있는 SFP 발자국
● 1310nm FP 레이저 and1490nm 핀 포토 검출기
● 1490nm DFB레이저와 1310nm 핀 포토 검출기
● 저 전력 소모, < 0="">
● 디지털 진단 감시기 인터페이스
SFP MSA로 순응한 ●와 SFF-8472
● 매우 낮은 EMI와 우수한 ESD 보호
● 운용 케이스 온도 :
컴메리카들 :0 내지 70 'Ｃ
애플리케이션
● 기가비트 이더넷
● 광섬유 채널
● 스위치 투 스위치는 조화시킵니다
● 교환된 후면 애플리케이션
● 라우터 / 서버는 조화시킵니다
● 다른 사람 광링크
