| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP5512L-CDH2 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 자료 비율: | 1.25Gbps/1.0625Gbps | 형태 인자: | SFP |
|---|---|---|---|
| 적합성: | Cisco | 연결기: | LC 쌍신회로 |
| 사고 방식: | 1550nm | 거리: | 120km |
| DDM/DOM: | 지원받습니다 | 섬유형: | SMF |
| 온도: | 0~70 'Ｃ | 보증: | 3년 |

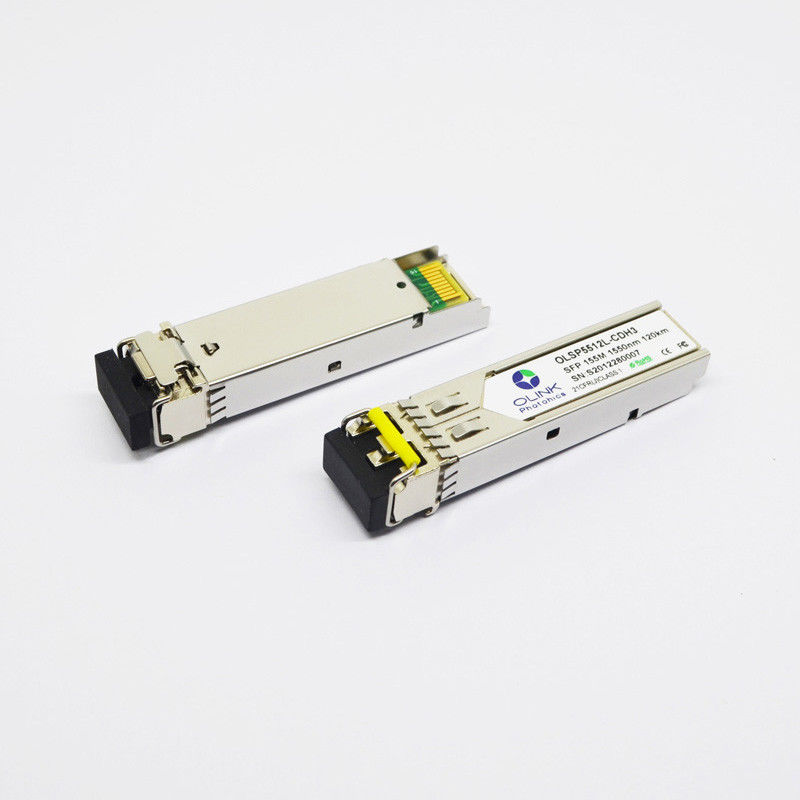

1000BASE EZX SFP 1550nm 120 킬로미터 DOM LC SMF 광섬유 SFP 모듈
제품 스포트라이트
* 지지 1.25Gbps/1.0625Gbps 비트율
* 이중 통신 LC 연결기
* 뜨거운 끼워 넣을 수 있는 SFP 발자국
* 1550nm DFB 레이저 송신기와 APD 광검파기
* 120Km SMF 연결에 적용할 수 있습니다
* 저 전력 소모, < 1="">
* 디지털 진단 감시기 인터페이스
* SFP MSA와 SFF-8472로 순응합니다
* 매우 낮은 EMI와 우수한 ESD 보호
* 운용 케이스 온도 : 컴메리카들 :0 내지 70 'Ｃ
전기 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VIN, PP | 300 | 1800 | 음피피 | 1 | |
| Tx 불 가능 입력 최고값 | VIH | 2.0 | Vcc+0.3 | Ｖ | ||
| Tx 불 가능 낮은 입력 | VIL | 0 | 0.8 | Ｖ | ||
| Tx 결점 출력 하이 | VOH | 2.0 | Vcc+0.3 | Ｖ | 2 | |
| Tx 결점 출력 로우 | VOL | 0 | 0.8 | Ｖ | 2 | |
| 입력 차분 임피던스 | 린 | 100 | Ω | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 400 | 1000 | 음피피 | 3 | |
| Rx LOS 출력 하이 | VROH | 2.0 | Vcc+0.3 | Ｖ | 2 | |
| Rx LOS 출력 로우 | VROL | 0 | 0.8 | Ｖ | 2 | |
기록 :
1. TD+/-는 내부로 모듈 안에서 100Ω 차이 종결과 연결된 AC입니다.
2. Tx 결점과 Rx LOS는 개방 컬렉터 출력이며, 그것이 호스트 보드에 10kΩ 저항기에 4.7k로 끌어 올려져야 합니다. 2.0V와 Vcc+0.3V 사이에 전압을 끌어올리세요.
3. RD+/- 출력은 내부로 연결된 AC이고, 사용자 SERDES에 (차별적인) 100Ω으로 종결되어야 합니다.
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 1530 | 1550 | 1565 | 별거 안 해 | |
| 길. 출력 전원 (인에이블드) | PAVE | 0 | 5 | 데이터 베이스 관리 프로그램 | 1 | |
| 소광비 | ER | 9 | dB | 1 | ||
| 인접 모드 억제율 | SMSR | 30 | dB | |||
| RMS 스펙트럼 폭 | Δλ | 1 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 0.26 | 나노 초 | 2 | ||
| 출력 광학 눈 | IEEE802.3 Ｚ (1 더 레이저 안전성을 분류하세요)로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | λ | 1260 | 1610 | 별거 안 해 | ||
| 수신기 감도 | PSEN1 | -32 | 데이터 베이스 관리 프로그램 | 3 | ||
| 과부담 | PAVE | -7 | 데이터 베이스 관리 프로그램 | 3 | ||
| LOS는 주장합니다 | Pa | -45 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -34 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1. PRBS 2 223 - 1NRZ 시험 패턴으로 1.25Gb/s에서 측정됩니다.
2. 비여과되고 PRBS223 - 1 시험 패턴 @1.25Gbps로 측정됩니다
3. PRBS 223 - BER < 1x10="">-12의 1 비제로 복귀 시험 패턴으로 1.25Gb/s에서 측정됩니다
애플리케이션
● 기가비트 이더넷
● 광섬유 채널
● 라우터 / 서버는 조화시킵니다
● 다른 광통신
