| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSTMRR-CDS1 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 부품번호: | OLSTMRR-CDS1 | 납품업자 이름: | Oem |
|---|---|---|---|
| 형태 인자: | SFP | 자료 비율: | 1000Mbps |
| 거리: | 100m | 매체: | Cat 6/Cat 6a |
| 연결기: | RJ-45 | 적합성: | 주문 제작됩니다 |
| DOM 지원: | 부정 | 온도: | 0~70 'Ｃ |

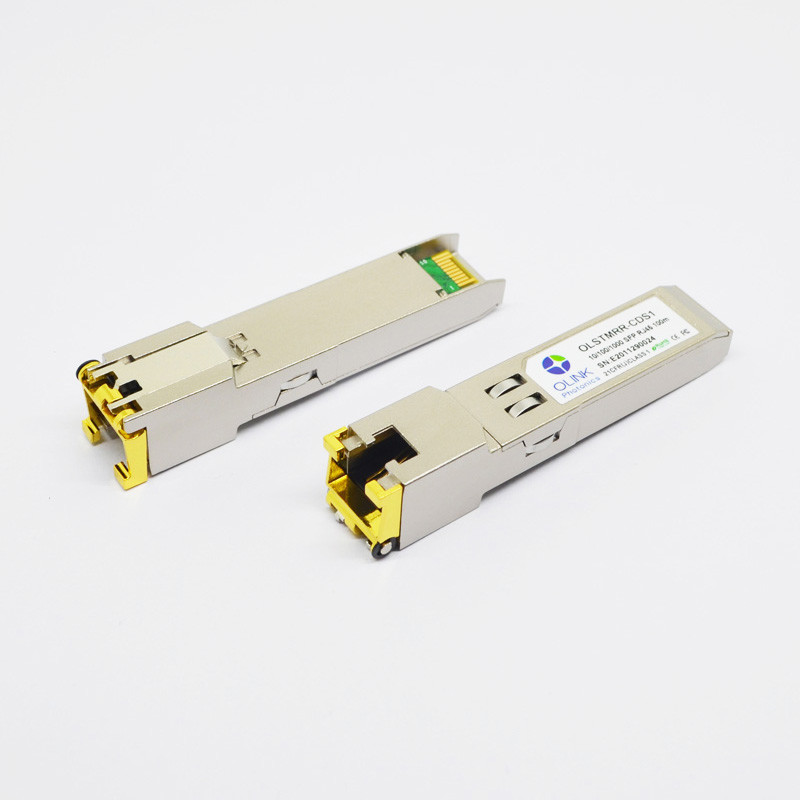

10/100/1000BASE-T SFP는 RJ-45 100m 주문 제작된 광 송수신기 모듈을 구리도금합니다
로 스피드 신호 전기 인터페이스 (70C에 대한 상부(C) = 0, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| SFP 출력 _low | VOL | 0 | 0.5 | Ｖ | 1 | |
| SFP 출력 _high | VOH | 프크크 - 0.5 | Vcc+0.3 | Ｖ | 1 | |
| SFP input_low | VIL | 0 | 0.8 | Ｖ | 1 | |
| SFP input_high | VIH | 2.0 | Vcc+0.3 | Ｖ | 1 |
기록 :
1. 연결기에서 호스트 측에서 측정되는 host_vcc에 대한 4.7k 내지 10k 급상승
2. mod_def(1) (SCL)와 mod_def(2) (SDA)가 오픈 드레인 CMOS 신호입니다. 둘다 mod_def(1)와 mod_def(2)는 host_vcc에 끌어 올려져야 합니다.
고속 전기 인터페이스 (70 Ｃ에 대한 상부(C) = -0, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 라인 주파수 | FL | 125 | 마하즈 | 2 | ||
| Tx 출력 임피던스 | 즈아웃, tx | 100 | Ω | 3 | ||
| Rx 입력 임피던스 | Zin.rx | 100 | Ω | 3 | ||
| 단일단 형태 자료 입력 스윙 | Vin | 250 | 1200 | mV | ||
| 단일단 형태 자료 출력 스윙 | 출력전압 | 350 | 800 | mV | ||
| 상승 / 강하 시간 | Tr / 트프 | 175 | 추신 | 4 | ||
| Tx 입력 임피던스 | 신, tx | 50 | Ω | |||
| Rx 출력 임피던스 | 즈아웃, rx | 50 | Ω | |||
기록 :
1. 모든 고속 신호는 있습니다 ac-결합 내부로.
2. IEEE 802.3마다, 5 수준 부호화
3. 1MHz와 125MHz 차이 사이의 모든 주파수를 위한, 차이.
4. 20%-80% 4. 20%-80%
제품 상세정보
모듈은 10/100/1000Mbps 전 이중 데이터 링크를 5개의 레벨 펄스 진폭 변조 (인민 행동 운동) 신호로 지원합니다. 더 케이블에서 모든 4 쌍은 각각 쌍에 250Mbps에 있는 심볼 레이트와 함께 사용됩니다. 모듈은 순응한 표준 일련 ID 정보에 일련 CMOS EEPROM이 초안을 작성하다는 것을 2개 와이어를 통해 A0h의 주소로 접근될 수 있는 SFP MSA를 제공합니다. 물리적 IC은 또한 주소 자동 어음 교환소에 2대 와이어 직렬 버스를 통해 접근될 수 있습니다.
제품 특징
1.25Gb/s 양방향 데이터 링크에 달하는 ●
● 소형 RJ-45 연결기
● 뜨겁게 끼워 넣을 수 있는 SFP 발자국
Cat 5 케이블 에 ● 1Gigabit 이더넷
100m 먼거리전송에 적용가능한 ●
● 저 전력 소모, < 1="">
●는 2대 와이어 직렬 버스를 통해 물리 계층 IC에 접근합니다
SERDES 인터페이스와 호스트 시스템에서 ● 1000 베이스-티 운영
SGMII 인터페이스와 호스트 시스템에서 순응한 ● 10/100/1000Mbps
● 운용 케이스 온도 : 컴메리카들 :0 내지 70 'Ｃ
애플리케이션
● 스위치 투 스위치는 조화시킵니다
● 교환된 후면 애플리케이션
● 라우터 / 서버는 조화시킵니다
● 다른 광통신
