| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP3112L-CD20 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 부품번호: | OLSP3112L-CD20 | 적합성: | 주문 제작됩니다 |
|---|---|---|---|
| 형태 인자: | SFP | 자료 비율: | 1.25Gbps/1.0625Gbps |
| 연결기: | LC 쌍신회로 | 사고 방식: | 1310nm |
| 거리: | 20km | DDM/DOM: | 지원받습니다 |
| 섬유형: | SMF | 온도: | 0~70 'Ｃ |

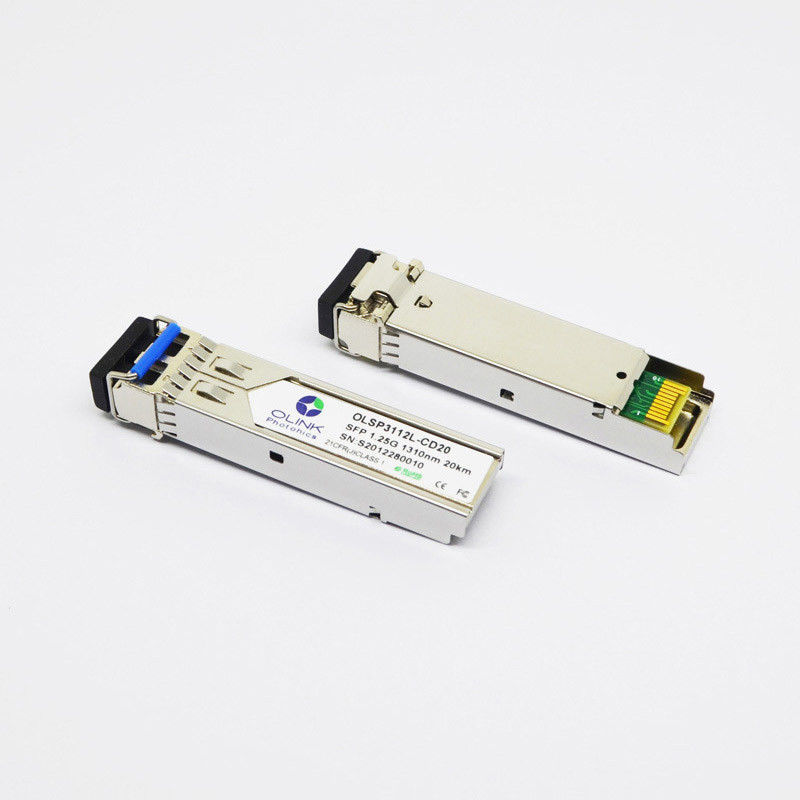

쿠스토미즈드 SFP 트랜스세이아이버 1000BASE-LX/LH SFP 1310nm 20 킬로미터 DOM LC SMF 광학 모듈
제품 설명
1000BASE-LX/LH SFP 1310nm 20 킬로미터 DOM LC SMF 송수신기 광학 모듈은 고성능이고 1.25Gbps/1.0625Gbps의 듀얼 데이타율과 SMF와 20 킬로미터 전송거리를 지원하는 효과적 모듈의 비용이 들었습니다. 송수신기는 3가지 부문으로 구성됩니다 : FP 레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 PIN 포토다이오드와 MCU 제어 유닛. 모든 모듈은 등급 I 레이저 안전 요건을 충족시킵니다. 송수신기는 SFP 다중-자원 협정 (MSA)와 SFF-8472와 호환 가능합니다. 더 많은 정보를 원하면 미안하지만, SFP MSA를 언급하세요.
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 1290 | 1310 | 1330 | 별거 안 해 | |
| 길. 출력 전원 (인에이블드) | PAVE | -8 | -4 | 데이터 베이스 관리 프로그램 | 1 | |
| 소광비 | ER | 9 | dB | 1 | ||
| RMS 스펙트럼 폭 | Δλ | 0.65 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 0.26 | 나노 초 | 2 | ||
| 분산 페널티 | TDP | 3.9 | dB | |||
| 출력 광학 눈 | IEEE802.3 Ｚ (1 더 레이저 안전성을 분류하세요)로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | λ | 1310 | 별거 안 해 | |||
| 수신기 감도 | PSEN1 | -22 | 데이터 베이스 관리 프로그램 | 3 | ||
| 과부담 | PAVE | -3 | 데이터 베이스 관리 프로그램 | 3 | ||
| LOS는 주장합니다 | Pa | -35 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -24 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1. PRBS 2 223 - 1NRZ 시험 패턴으로 1250Mb/s에서 측정됩니다.
2. 비여과되고 PRBS223 - 1 시험 패턴 @1.25Gbps로 측정됩니다
3. PRBS 223 - BER < 1x10="">-12의 1 비제로 복귀 시험 패턴으로 1250Mb/s에서 측정됩니다
디지털 증상을 나타내는 상술
OLSP3112L-C(I)D20 송수신기는 눈금매겨진 디지털 단자를 내부로 또는 외부적으로 요구하는 호스트 시스템에서 사용될 수 있습니다.
| 매개 변수 | 기호 | 유닛 | 민. | 맥스. | 정확도 | 기록 |
| 송수신기 온도 | 드템피 Ｅ | 오크 | -45 | +90 | ±5oC | 1 |
| 송수신기 공급 전압 | 드볼타게 | Ｖ | 2.8 | 4.0 | ±3% | |
| 송신기 바이어스 전류 | 드비아스 | 마 | 2 | 15 | ±10% | 2 |
| 송신기 출력 전력 | 디티스 전원 | 데이터 베이스 관리 프로그램 | -9 | -3 | ±3dB | |
| 수신기 평균 입력 파워 | 드르크스 전원 | 데이터 베이스 관리 프로그램 | -25 | 0 | ±3dB |
기록 :
1. 작동이 임시 직원으로 일할 때.=0~70 더 레인지인 오크는 min=-5,Max=+75 일 것입니다
2. Tx 바이어스 전류의 정확도는 레이저 드라이버부터 레이저까지 실 전류의 10%입니다
3. 적합한 Internal/ 외부 조정.
제품 특징
● 지지 1.25Gbps/1.0625Gbps 비트율
● 두 부분으로 된 LC 연결기
● 뜨겁게 끼워 넣을 수 있는 SFP 발자국
● 1310nm FP 레이저 송신기와 핀 광검파기
20Km SMF 연결에 적용가능한 ●
● 저 전력 소모, < 0="">
● 디지털 진단 감시기 인터페이스
SFP MSA로 순응한 ●와 SFF-8472
● 매우 낮은 EMI와 우수한 ESD 보호
● 운용 케이스 온도 : 컴메리카들 :0 내지 70 'Ｃ 인더스트리얼 :-40 내지 85 'Ｃ
애플리케이션
● 기가비트 이더넷
● 광섬유 채널
● 스위치 투 스위치는 조화시킵니다
● 교환된 후면 애플리케이션
● 라우터 / 서버는 조화시킵니다
● 다른 광통신
