| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP3112L-CD10 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 자료 비율: | 1.25Gbps/1.0625Gbps | 형태 인자: | SFP |
|---|---|---|---|
| 부품번호: | OLSP3112L-CD10 | 적합성: | 노간주나무 |
| 섬유형: | SMF | DDM/DOM: | 지원받습니다 |
| 온도: | 0~70 'Ｃ | 연결기: | LC 쌍신회로 |
| 사고 방식: | 1310nm | 거리: | 10 킬로미터 |

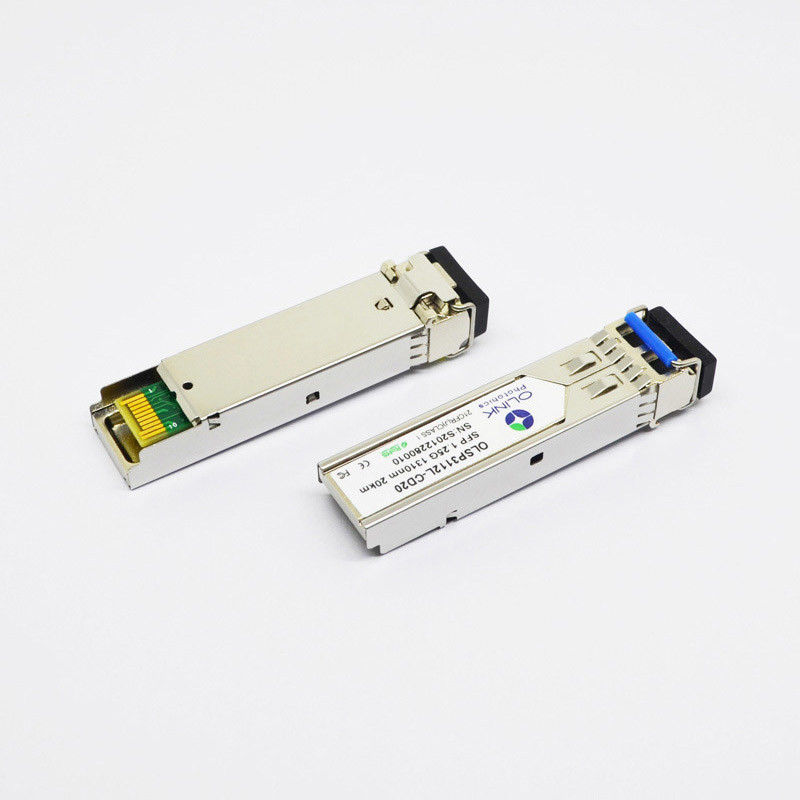

1000BASE-LX/LH SFP 1310nm 10 킬로미터 LC 쥬니퍼 호환 송수신기 모듈
제품 상세정보
1000BASE-LX/LH SFP 1310nm 10 킬로미터 LC 쥬니퍼 호환 송수신기 모듈은 3가지 부문으로 구성됩니다 : FP 레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 PIN 포토다이오드와 MCU 제어 유닛. 그것은 1.25Gbps/1.0625Gbps의 듀얼 데이타율과 SMF와 10 킬로미터 전송거리를 지원합니다.
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 1290 | 1310 | 1330 | 별거 안 해 | |
| 길. 출력 전원 (인에이블드) | PAVE | -9 | -3 | 데이터 베이스 관리 프로그램 | 1 | |
| 소광비 | ER | 9 | dB | 1 | ||
| RMS 스펙트럼 폭 | Δλ | 0.65 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 0.26 | 나노 초 | 2 | ||
| 분산 페널티 | TDP | 3.9 | dB | |||
| 출력 광학 눈 | IEEE802.3 Ｚ (1 더 레이저 안전성을 분류하세요)로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | λ | 1310 | 별거 안 해 | |||
| 수신기 감도 | PSEN1 | -22 | 데이터 베이스 관리 프로그램 | 3 | ||
| 과부담 | PAVE | 0 | 데이터 베이스 관리 프로그램 | 3 | ||
| LOS는 주장합니다 | Pa | -35 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -24 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1. PRBS 2 223 - 1NRZ 시험 패턴으로 1.25Gb/s에서 측정됩니다.
2. 비여과되고 PRBS223 - 1 시험 패턴 @1.25Gbps로 측정됩니다
3. PRBS 223 - BER < 1x10="">-12의 1 비제로 복귀 시험 패턴으로 1.25Gb/s에서 측정됩니다
일반적 작동 특성
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 자료 비율 | DR | 1.25 | Gb / Ｓ | |||
| 공급 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | |
| 공급전류 | Icc5 | 220 | 마 | |||
| 운용 케이스 임시. | Tc | 0 | 70 | 'Ｃ | ||
| TI | -40 | 85 |
애플리케이션
● 기가비트 이더넷과 광섬유 채널
● 스위치 투 스위치 인터페이스와 교환된 후면 애플리케이션
● 라우터 / 서버는 조화시킵니다
● 다른 광통신
명령 정보
| 부품번호 | 기술 |
| OLSP3112L-CD10 | 디지털 진단 감시기로, SFP,1.25G, 1310nm, 10Km, 0~70C |
| OLSP3112L-ID10 | 디지털 진단 감시기로, SFP,1.25G, 1310nm, 10Km, -40~85C |
