| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP3112L-CD10 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 자료 비율: | 1.25Gbps/1.0625Gbps | 형태 인자: | SFP |
|---|---|---|---|
| 적합성: | 까끄라기 | 연결기: | LC 쌍신회로 |
| 광학적인 성분: | FP 1310nm | 사고 방식: | 1310nm |
| 거리: | 10 킬로미터 | 온도: | 0~70 'Ｃ |
| DDM/DOM: | 지원받습니다 | 섬유형: | SMF |
| 하이 라이트: | 10 킬로미터 1000BASE LX SFP,1.25G 1000BASE LX SFP,SFP 1.25 G 1310NM 10KM |
||

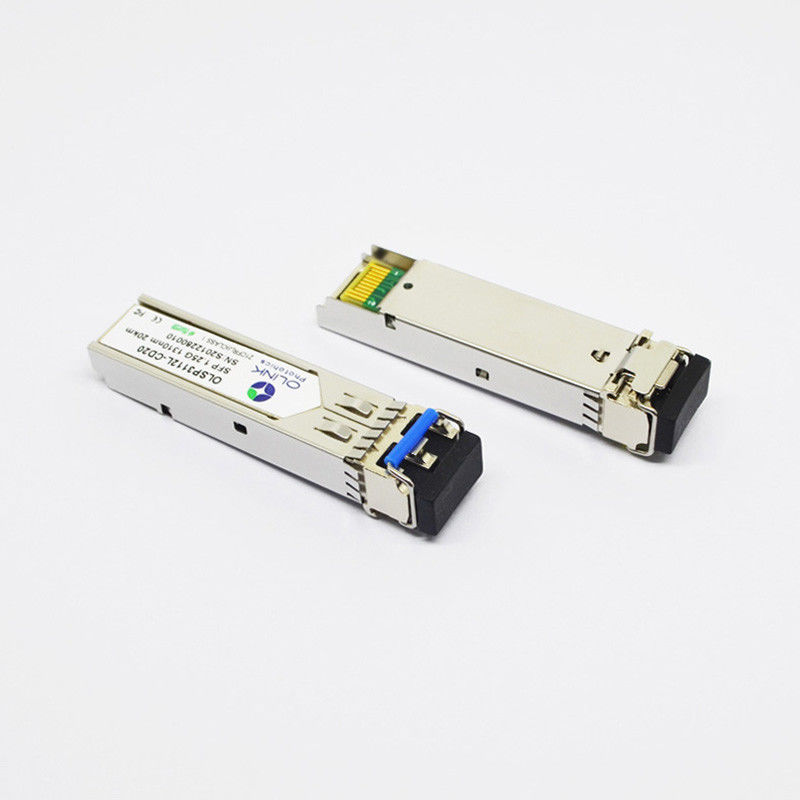

수염 적합하 1000BASE LX SFP 1.25 Ｇ 1310nm 10 킬로미터 DOM LC SMF
적합한 1000BASE LX SFP 1310nm 10 킬로미터 DOM LC SMF 광 전송부 수염
제품 설명
적합한 1000BASE LX SFP 1310nm 10 킬로미터 DOM LC SMF 광 전송부 수염은 1.25Gbps/1.0625Gbps의 듀얼 데이타율과 SMF와 10 킬로미터 전송거리에 적용됩니다고 수염으로 적합합니다. 송수신기는 3가지 부문으로 구성됩니다 : FP 레이저 송신기, (통신 공업회) 트랜스-임피던스 전치증폭기로 통합된 PIN 포토다이오드와 MCU 제어 유닛.
디지털 증상을 나타내는 상술
OLSP3112L-C(I)D10 송수신기는 눈금매겨진 디지털 단자를 내부로 또는 외부적으로 요구하는 호스트 시스템에서 사용될 수 있습니다.
| 매개 변수 | 기호 | 유닛 | 민. | 맥스. | 정확도 | 기록 |
| 송수신기 온도 | 드템피 Ｅ | 오크 | -45 | +90 | ±5oC | 1 |
| 송수신기 공급 전압 | 드볼타게 | Ｖ | 2.8 | 4.0 | ±3% | |
| 송신기 바이어스 전류 | 드비아스 | 마 | 2 | 15 | ±10% | 2 |
| 송신기 출력 전력 | 디티스 전원 | 데이터 베이스 관리 프로그램 | -10 | -2 | ±3dB | |
| 수신기 평균 입력 파워 | 드르크스 전원 | 데이터 베이스 관리 프로그램 | -25 | 0 | ±3dB |
기록 :
1. 작동이 임시 직원으로 일할 때.=0~70 더 레인지인 오크는 min=-5,Max=+75 일 것입니다
2. Tx 바이어스 전류의 정확도는 레이저 드라이버부터 레이저까지 실 전류의 10%입니다
3. 적합한 Internal/ 외부 조정.
전기 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VIN, PP | 120 | 820 | 음피피 | 1 | |
| Tx 불 가능 입력 최고값 | VIH | 2.0 | Vcc+0.3 | Ｖ | ||
| Tx 불 가능 낮은 입력 | VIL | 0 | 0.8 | Ｖ | ||
| Tx 결점 출력 하이 | VOH | 2.0 | Vcc+0.3 | Ｖ | 2 | |
| Tx 결점 출력 로우 | VOL | 0 | 0.5 | Ｖ | 2 | |
| 입력 차분 임피던스 | 린 | 100 | Ω | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 300 | 650 | 800 | 음피피 | 3 |
| Rx LOS 출력 하이 | VROH | 2.0 | Vcc+0.3 | Ｖ | 2 | |
| Rx LOS 출력 로우 | VROL | 0 | 0.8 | Ｖ | 2 | |
기록 :
1. TD+/-는 내부로 모듈 안에서 100Ω 차이 종결과 연결된 AC입니다.
2. Tx 결점과 Rx LOS는 개방 컬렉터 출력이며, 그것이 호스트 보드에 10kΩ 저항기에 4.7k로 끌어 올려져야 합니다. 2.0V와 Vcc+0.3V 사이에 전압을 끌어올리세요.
3. RD+/- 출력은 내부로 연결된 AC이고, 사용자 SERDES에 (차별적인) 100Ω으로 종결되어야 합니다.
명령 정보
| 부품번호 | 기술 |
| OLSP3112L-CD10 | 디지털 진단 감시기로, SFP,1.25G, 1310nm, 10Km, 0~70C |
| OLSP3112L-ID10 | 디지털 진단 감시기로, SFP,1.25G, 1310nm, 10Km, -40~85C |
