| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP3112L-CD10 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 사고 방식: | 1310nm | 거리: | 10 킬로미터 |
|---|---|---|---|
| 자료 비율: | 1.25Gbps/1.0625Gbps | 형태 인자: | SFP |
| 적합성: | 브로케이드 | 연결기: | LC 쌍신회로 |
| 섬유형: | SMF | DDM/DOM: | 지원받습니다 |
| 하이 라이트: | 1000BASE Lh SFP 광 전송부,DOM LC SFP 광 전송부,스엠에프 스프피 모듈 |
||

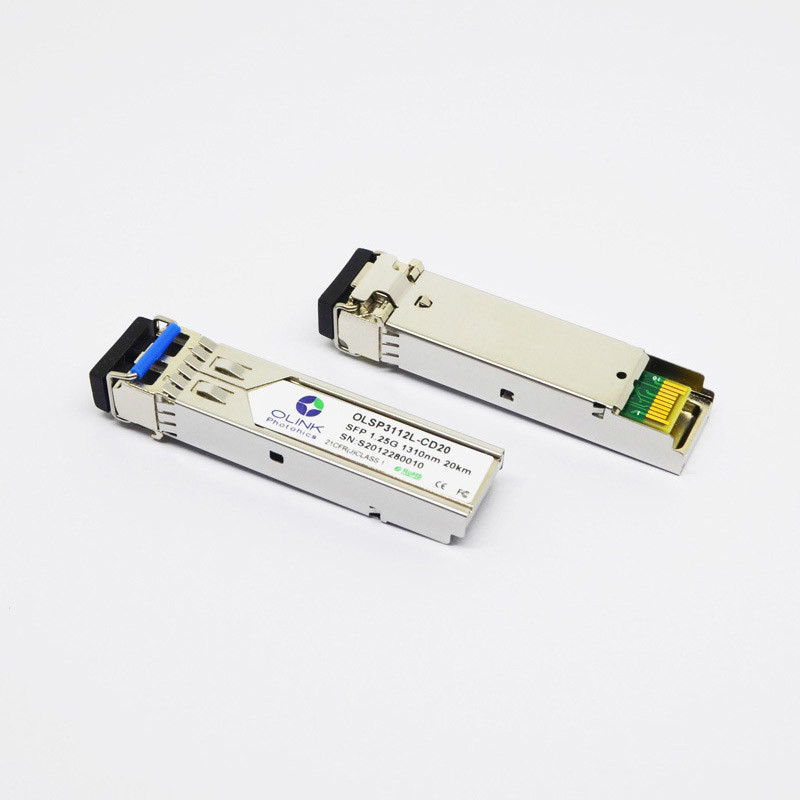

1000BASE-LX/LH SFP 광 트랜시버 1310nm 10km DOM LC SMF
1000BASE-LX/LH SFP 호환 Brocade 1310nm 10km DOM LC SMF 트랜시버 모듈
생성물 풍모
● 1.25Gbps/1.0625Gbps 비트 전송률 지원
● 이중 LC 커넥터
● 핫 플러그 가능 SFP 설치 공간
● 1310nm FP 레이저 송신기 및 PIN 광검출기
● 10Km SMF 연결에 적용 가능
● 낮은 전력 소비, < 0.8W
● 디지털 진단 모니터 인터페이스
● SFP MSA 및 SFF-8472 준수
● 매우 낮은 EMI 및 우수한 ESD 보호
● 작동 케이스 온도: 상업용: 0 ~ 70°C 산업용: -40 ~ 85°C
절대 최대 등급
| 매개변수 | 상징 | 최소 | 최대 | 단위 | 노트 |
| 전원 전압 | Vcc | -0.5 | 4.0 | V | |
| 보관 온도 | TS | -40 | 85 | °C | |
| 상대 습도 | 상대습도 | 0 | 85 | % |
노트 : 최대 절대 정격을 초과하는 스트레스는 트랜시버에 영구적인 손상을 일으킬 수 있습니다.
일반적인 작동 특성
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 데이터 속도 | 박사 | 1.25 | Gb/s | |||
| 전원 전압 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 공급 전류 | ICC5 | 220 | 엄마 | |||
| 작동 케이스 온도. | Tc | 0 | 70 | °C |
전기적 특성 (티OP(C) = 0 ~ 70 ℃, 티OP(나) =-40 ...에 85 ℃,V참조 = 3.13 ~ 3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 차동 데이터 입력 스윙 | 빈,PP | 120 | 820 | mVpp | 1 | |
| Tx 비활성화 입력-하이 | VIH | 2.0 | Vcc+0.3 | V | ||
| Tx 비활성화 입력-낮음 | 빌 | 0 | 0.8 | V | ||
| Tx 오류 출력 - 높음 | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| Tx 오류 출력-낮음 | 볼륨 | 0 | 0.5 | V | 2 | |
| 입력 차동 임피던스 | 린 | 100 | Ω | |||
| 리시버 | ||||||
| 차동 데이터 출력 스윙 | 투표, pp | 300 | 650 | 800 | mVpp | 삼 |
| Rx LOS 출력 - 높음 | VROH | 2.0 | Vcc+0.3 | V | 2 | |
| Rx LOS 출력-낮음 | VROL | 0 | 0.8 | V | 2 | |
메모:
1. TD+/-는 모듈 내부의 100Ω 차동 종단과 내부적으로 AC 결합됩니다.
2. Tx Fault 및 Rx LOS는 오픈 컬렉터 출력이며 호스트 보드의 4.7k ~ 10kΩ 저항으로 풀업되어야 합니다.2.0V와 Vcc+0.3V 사이의 전압을 끌어올립니다.
3. RD+/- 출력은 내부적으로 AC 커플링되며 사용자 SERDES에서 100Ω(차동)으로 종단되어야 합니다.
광학적 특성(티OP(C) = 0 ~ 70 ℃, 티OP(나) =-40 ...에 85 ℃,VCC = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 작동 파장 | λ | 1290 | 1310 | 1330 | nm | |
| 평균 출력 전력(활성화됨) | 포장길 | -9 | -삼 | dBm | 1 | |
| 소광율 | 어 | 9 | dB | 1 | ||
| RMS 스펙트럼 폭 | Δλ | 0.65 | nm | |||
| 상승/하강 시간(20%~80%) | Tr/Tf | 0.26 | ns | 2 | ||
| 분산 패널티 | TDP | 3.9 | dB | |||
| 출력 광학 눈 | IEEE802.3 z(클래스 1 aser 안전) 준수 | |||||
| 리시버 | ||||||
| 작동 파장 | λ | 1310 | nm | |||
| 수신기 감도 | 피센1 | -22 | dBm | 삼 | ||
| 초과 적재 | 포장길 | 0 | dBm | 삼 | ||
| 로스 주장 | 아빠 | -35 | dBm | |||
| LOS 주장 취소 | PD | -24 | dBm | |||
| 로스 히스테리시스 | Pd-Pa | 0.5 | dB | |||
메모:
1. PRBS 2 2로 1.25Gb/s로 측정23 – 1NRZ 테스트 패턴.
2. 필터링되지 않음, PRBS2로 측정됨23 – 1 테스트 패턴 @1.25Gbps
3. PRBS 2로 1.25Gb/s로 측정23 – 1 BER < 1x10에 대한 NRZ 테스트 패턴-12
