| 자료 비율: | 1.25Gbps/1.0625Gbps | 형태 인자: | SFP |
|---|---|---|---|
| 부품번호: | OLSP3112L-CD10 | 적합성: | HPE 아루바 |
| 연결기: | LC 쌍신회로 | 사고 방식: | 1310nm |
| 거리: | 10 킬로미터 | 섬유형: | SMF |
| DDM/DOM: | 지원받습니다 | 온도: | 0~70 'Ｃ |
| 하이 라이트: | 1.25G SFP 송수신기,ODM SFP 송수신기,SFP 1.25 G 1310NM 10KM |
||

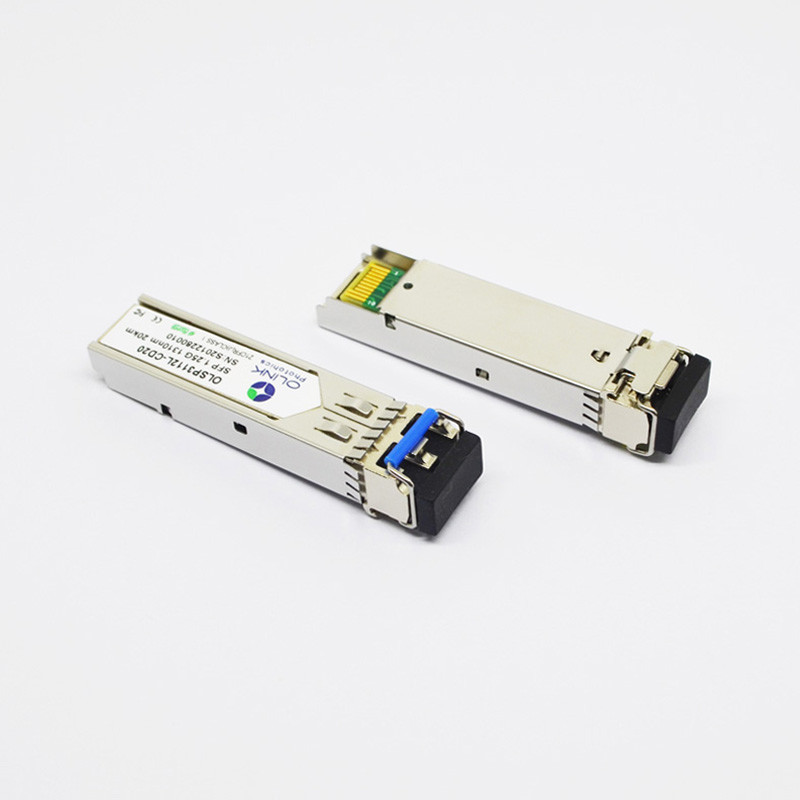

ODM 1310nm 10 킬로미터 1.25g SFP 송수신기 Dom LC SFP 이더넷 모듈
HPE 아루바 적합하 SFP-LX / LH 1.25G 1310nm 10 킬로미터 DOM LC SMF 송수신기
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 1290 | 1310 | 1330 | 별거 안 해 | |
| 길. 출력 전원 (인에이블드) | PAVE | -9 | -3 | 데이터 베이스 관리 프로그램 | 1 | |
| 소광비 | ER | 9 | dB | 1 | ||
| RMS 스펙트럼 폭 | Δλ | 0.65 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 0.26 | 나노 초 | 2 | ||
| 분산 페널티 | TDP | 3.9 | dB | |||
| 출력 광학 눈 | IEEE802.3 Ｚ (1 더 레이저 안전성을 분류하세요)로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | λ | 1310 | 별거 안 해 | |||
| 수신기 감도 | PSEN1 | -22 | 데이터 베이스 관리 프로그램 | 3 | ||
| 과부담 | PAVE | 0 | 데이터 베이스 관리 프로그램 | 3 | ||
| LOS는 주장합니다 | Pa | -35 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -24 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1. PRBS 2 223 - 1NRZ 시험 패턴으로 1.25Gb/s에서 측정됩니다.
2. 비여과되고 PRBS223 - 1 시험 패턴 @1.25Gbps로 측정됩니다
3. PRBS 223 - BER < 1x10="">-12의 1 비제로 복귀 시험 패턴으로 1.25Gb/s에서 측정됩니다
핀 선명과 기능
| 핀 | 기호 | 명칭 / 기술 | 기록 |
| 1 | 베릿 | Tx는 갈렸습니다 | |
| 2 | Tx는 실패합니다 | Tx 고장 통지, 개방 컬렉터 출력, 활동적 Ｈ | 1 |
| 3 | Tx는 무능하게 합니다 | LVTTL 입력, 내부 풀업, Tx는 Ｈ에 무능하게 했습니다 | 2 |
| 4 | MOD-DEF2 | 2 와이어 직렬 접속 자료 입출력 (SDA) | 3 |
| 5 | MOD-DEF1 | 2 와이어 직렬 접속 클락 입력 (SCL) | 3 |
| 6 | MOD-DEF0 | 모델 현재 지시 | 3 |
| 7 | 비율은 선택합니다 | 무접속 | |
| 8 | LOS | Rx 신호 손실, 개방 컬렉터 출력, 활동적 Ｈ | 4 |
| 9 | 방향 전환 | Rx 땅 | |
| 10 | 방향 전환 | Rx 땅 | |
| 11 | 방향 전환 | Rx 땅 | |
| 12 | RD- | 밖에 수신 데이터를 전도시키세요 | 5 |
| 13 | RD+ | 밖에 수신 데이터 | 5 |
| 14 | 방향 전환 | Rx 땅 | |
| 15 | 프크크레 | Rx 전원 공급기 | |
| 16 | 프크트 | 송신 전력 공급 | |
| 17 | 베릿 | Tx는 갈렸습니다 | |
| 18 | TD+ | 안에 데이터를 전송하세요 | 6 |
| 19 | TD- | 안에 송신 자료를 전도시키세요 | 6 |
| 20 | 베릿 | Tx는 갈렸습니다 |
기록 :
1. 높을 때, 이 출력은 몇몇 종류의 레이저 결점을 보여줍니다. 로우는 정상 작동을 보여줍니다. 그리고 4.7 - 호스트 보드 위의 10KΩ 저항기로 끌어 올려져야 합니다.
2. TX 드이사벨은 송신기 광 출력을 차단하는데 사용되는 입력입니다. 그것은 4.7과 모듈 이내에 끌어 올려집니다 - 10KΩ 저항기. 그것의 주는 다음과 같습니다 :
로우 (0 - 0.8V) : (>0.8 위의 송신기, < 2="">
높은 것 (2.0V~Vcc+0.3V) : 무력하게 된 송신기는 열립니다 : 송신기는 무능하게 했습니다
3. moddef 0,1,2. 이것들은 모듈 정의 핀입니다. 그들은 4.7K로 끌어 올려져야 합니다 - 호스트 보드 위의 10KΩ 저항기. 풀-업 전압은 2.0V~Vcc+0.3V의 사이에 있을 것입니다.
moddef 0은 모듈이 참석하는 것을 나타내기 위해 모듈에 의해 기초를 두었습니다
moddef 1은 시리얼 id를 위한 2번 와이어 직렬 접속의 클록 라인입니다
moddef 2는 시리얼 id를 위한 2번 와이어 직렬 접속의 데이터 라인입니다
4. 높을 때, 이 출력은 신호 손실 (LOS)를 보여줍니다. 로우는 정상 작동을 보여줍니다.
5. RD+/- : 이것들은 차별적 수신기 출력입니다. 그들은 AC이 사용자 SERDES에 (차별적인) 100Ω으로 종결되어야 한 100Ω 차동 라인을 연결했다는 것 입니다. 교류 결합은 모듈 안에서 행해지고, 그러므로 호스트 보드에 요구되지 않습니다.
6. TD+/- : 이것들은 차별적 송신기 입력입니다. 그들은 모듈 안에서 100Ω 차이 종결과 ac-결합, 차동 라인입니다. 교류 결합은 모듈 안에서 행해지고, 그러므로 호스트 보드에 요구되지 않습니다.
애플리케이션
● 기가비트 이더넷
● 광섬유 채널
● 스위치 투 스위치는 조화시킵니다
● 교환된 후면 애플리케이션
● 라우터 / 서버는 조화시킵니다
● 다른 광통신
