| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP3112L-CD10 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 부품번호: | OLSP3112L-CD10 | 적합성: | 델 |
|---|---|---|---|
| 자료 비율: | 1.25Gbps/1.0625Gbps | 형태 인자: | SFP |
| 연결기: | LC 쌍신회로 | 사고 방식: | 1310nm |
| 거리: | 10 킬로미터 | DDM/DOM: | 지원받습니다 |
| 섬유형: | SMF | TX 힘: | -9.5 ~ -3dBm |
| 하이 라이트: | 10 킬로미터 SFP 광 전송부,FDA SFP 광 전송부,10 킬로미터 이더넷 트랜시버 |
||

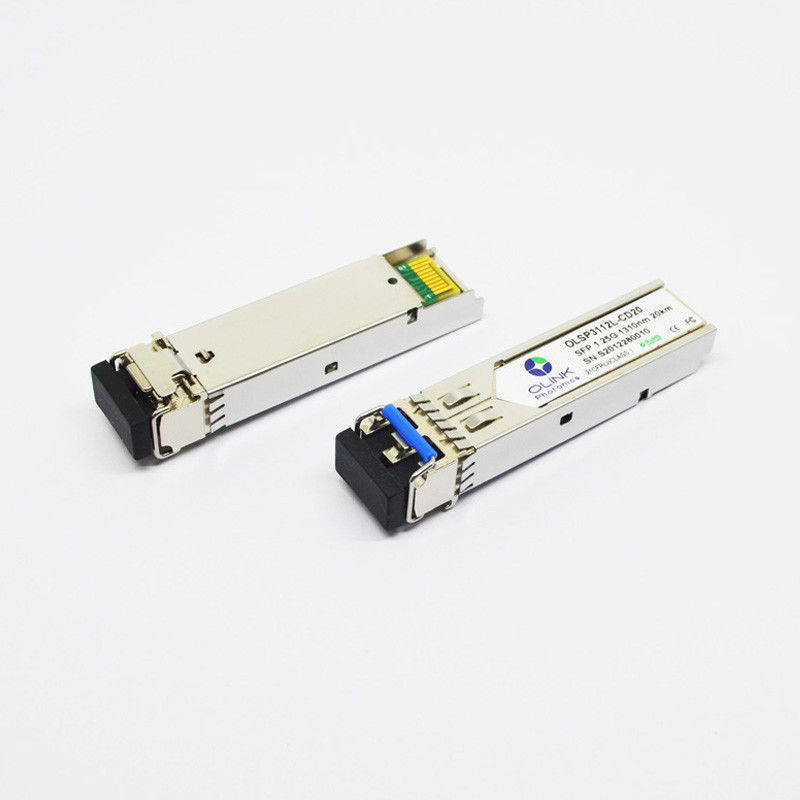

광섬유 채널을 위한 1000BASE LX SFP 광 전송부 1310nm 10 킬로미터 델 적합합니다
SFP 광 전송부 1000BASE LX 델 적합하 SFP 1310nm 10 킬로미터 LC 모듈
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 1290 | 1310 | 1330 | 별거 안 해 | |
| 길. 출력 전원 (인에이블드) | PAVE | -9 | -3 | 데이터 베이스 관리 프로그램 | 1 | |
| 소광비 | ER | 9 | dB | 1 | ||
| RMS 스펙트럼 폭 | Δλ | 0.65 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 0.26 | 나노 초 | 2 | ||
| 분산 페널티 | TDP | 3.9 | dB | |||
| 출력 광학 눈 | IEEE802.3 Ｚ (1 더 레이저 안전성을 분류하세요)로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | λ | 1310 | 별거 안 해 | |||
| 수신기 감도 | PSEN1 | -22 | 데이터 베이스 관리 프로그램 | 3 | ||
| 과부담 | PAVE | 0 | 데이터 베이스 관리 프로그램 | 3 | ||
| LOS는 주장합니다 | Pa | -35 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -24 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1. PRBS 2 223 - 1NRZ 시험 패턴으로 1.25Gb/s에서 측정됩니다.
2. 비여과되고 PRBS223 - 1 시험 패턴 @1.25Gbps로 측정됩니다
3. PRBS 223 - BER < 1x10="">-12의 1 비제로 복귀 시험 패턴으로 1.25Gb/s에서 측정됩니다
절대 최대 정격
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 | 기록 |
| 공급 전압 | 프크크 | -0.5 | 4.0 | Ｖ | |
| 저장 온도 | TS | -40 | 85 | 'Ｃ | |
| 상대 습도 | RH | 0 | 85 | % |
기록 : 최대 절대적 평가를 초과한 스트레스는 송수신기에 대한 영구적인 손상을 일으킬 수 있습니다.
일반적 작동 특성
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 자료 비율 | DR | 1.25 | Gb / Ｓ | |||
| 공급 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | |
| 공급전류 | Icc5 | 220 | 마 | |||
| 운용 케이스 임시. | Tc | 0 | 70 | 'Ｃ | ||
| TI | -40 | 85 |
제품 설명
이 제품 SFP 광 전송부 1000BASE LX 델 적합하 SFP 1310nm 10 킬로미터 LC 모듈은 1.25Gbps/1.0625Gbps의 듀얼 데이타율과 SMF와 10 킬로미터 전송거리를 지원해서 설계됩니다. 송수신기는 SFP 다중-자원 협정 (MSA)와 SFF-8472와 호환 가능합니다. 더 많은 정보를 원하면 미안하지만, SFP MSA를 언급하세요.
애플리케이션
● 기가비트 이더넷
● 광섬유 채널
● 교환된 후면 애플리케이션
● 라우터 / 서버 인터페이스와 다른 광통신
