극단적 적합한 SFP 광섬유 송수신기 1000BASE-sx 850nm 550m

극단적인 호환성 SFP 광섬유 트랜시버 1000BASE-SX 850nm 550m

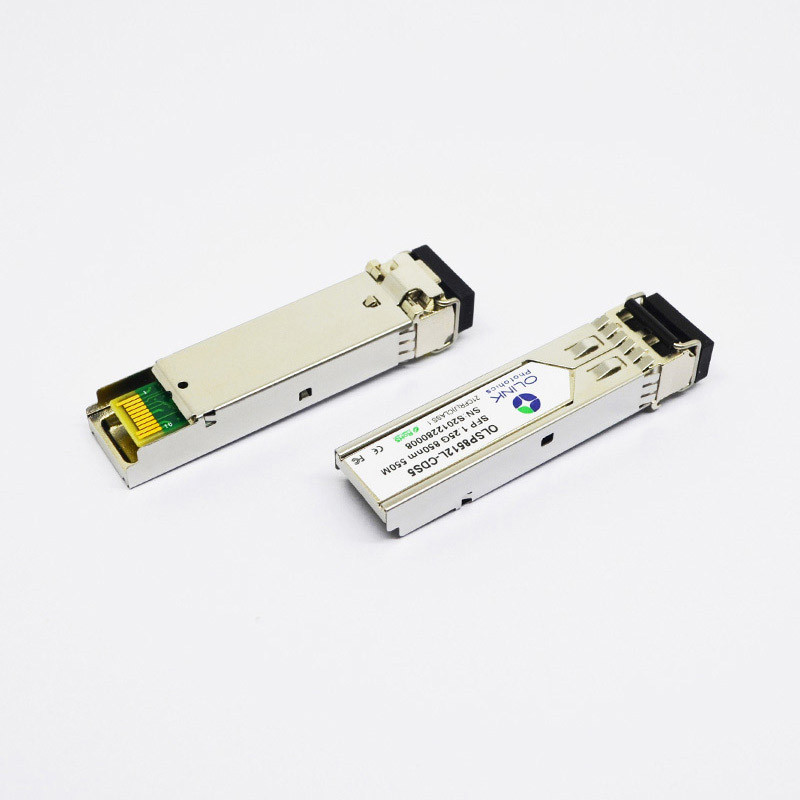

SFP 광 트랜시버 Extreme 호환 1000BASE-SX SFP 850nm 550m 모듈

생성물 풍모

Olinkcom의 OLSP8512L-CDS5는 핫 플러그형 3.3V 소형 폼 팩터 트랜시버 모듈입니다.최대 11.3Gb/s의 속도가 필요한 고속 통신 애플리케이션을 위해 특별히 설계되었으며 XFP MSA와 호환되도록 설계되었습니다.모듈 데이터 링크는 9/125um 단일 모드 광섬유에서 최대 40km입니다.

핀 정의 및 기능

메모:

1. 높을 때 이 출력은 일종의 레이저 오류를 나타냅니다.낮음은 정상 작동을 나타냅니다.그리고 호스트 보드의 4.7 – 10KΩ 저항으로 풀업해야 합니다.

2. TX 비활성화는 송신기 광 출력을 차단하는 데 사용되는 입력입니다.4.7 – 10KΩ 저항으로 모듈 내에서 풀업됩니다.상태는 다음과 같습니다.

낮음(0 – 0.8V): 송신기 켜짐(>0.8, < 2.0V): 정의되지 않음

높음(2.0V~Vcc+0.3V): 송신기 비활성화됨 열림: 송신기 비활성화됨

3. Mod-Def 0,1,2.모듈 정의 핀입니다.호스트 보드에서 4.7K – 10KΩ 저항으로 풀업해야 합니다.풀업 전압은 2.0V~Vcc+0.3V 사이여야 합니다.

Mod-Def 0은 모듈에 의해 접지되어 모듈이 있음을 나타냅니다.

Mod-Def 1은 직렬 ID용 2선 직렬 인터페이스의 클록 라인입니다.

Mod-Def 2는 직렬 ID용 2선 직렬 인터페이스의 데이터 라인입니다.

4. 하이일 때 이 출력은 신호 손실(LOS)을 나타냅니다.낮음은 정상 작동을 나타냅니다.

5. RD+/-: 차동 수신기 출력입니다.이들은 AC 결합 100Ω 차동 라인으로, 사용자 SERDES에서 100Ω(차동)으로 종단되어야 합니다.AC 커플링은 모듈 내부에서 이루어지므로 호스트 보드에서는 필요하지 않습니다.

6. TD+/-: 차동 송신기 입력입니다.모듈 내부에 100Ω 차동 종단이 있는 AC 결합 차동 라인입니다.AC 커플링은 모듈 내부에서 이루어지므로 호스트 보드에서는 필요하지 않습니다.

애플리케이션

● 기가비트 이더넷

● 파이버 채널

● 스위치 인터페이스로 전환

● 스위치 백플레인 애플리케이션

● 라우터/서버 인터페이스

● 기타 광전송 시스템

주문 정보
