| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP8512L-CDS5 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 형태 인자: | SFP | 자료 비율: | 1.25Gbps/1.0625Gbps |
|---|---|---|---|
| 적합성: | 델 | 연결기: | LC 쌍신회로 |
| 사고 방식: | 860nm | 거리: | 550M |
| 소멸 비율: | >9dB | TX 힘: | -9.5 ~ - 3dBm |
| DDM/DOM: | 지원받습니다 | 섬유형: | MMF |
| 온도: | 0~70 'Ｃ | 보증: | 3년 |
| 하이 라이트: | 860nm SFP 광 전송부,FCC SFP 광학적이 Transceivers,550m 섬유 스프피 송수신기 |
||

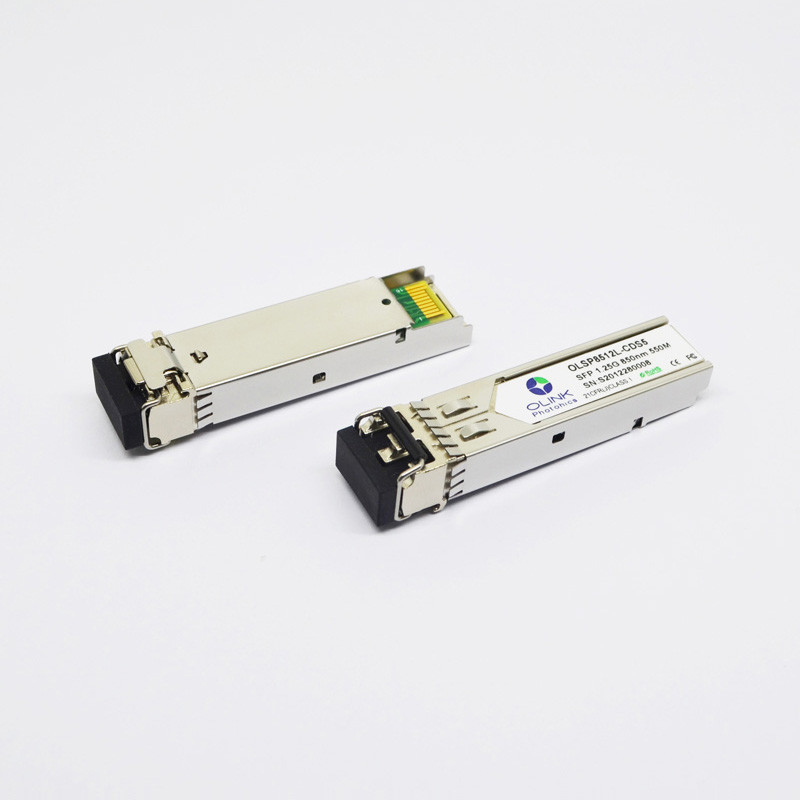

Dell 호환 860nm MMF 광섬유 SFP 광 트랜시버 1000BASE-SX
1000BASE-SX Dell 호환 850nm 550m DOM LC MMF SFP 광섬유 트랜시버
제품 설명
이것은 VCSEL 레이저 송신기, TIA(트랜스 임피던스 전치 증폭기) 및 MCU 제어 장치가 통합된 PIN 포토다이오드의 세 부분으로 구성된 트랜시버입니다.모든 모듈은 클래스 I 레이저 안전 요구 사항을 충족하고 MMF로 1.25Gbps 및 550m 전송 거리의 데이터 속도를 지원합니다.트랜시버는 SFP MSA(Multi-Source Agreement) 및 SFF-8472와 호환됩니다.자세한 내용은 SFP MSA를 참조하십시오.
지일반적인 작동 특성
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 데이터 속도 | 박사 | 1.25 | Gb/s | |||
| 전원 전압 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 공급 전류 | ICC5 | 220 | 엄마 | |||
| 작동 케이스 온도. | Tc | 0 | 70 | °C | ||
| TI | -40 | 85 |
디지털 진단 사양
OLSP8512L-C(I)DS5 트랜시버는 내부 또는 외부 교정 디지털 진단이 필요한 호스트 시스템에서 사용할 수 있습니다.
| 매개변수 | 상징 | 단위 | 최소 | 최대 | 정확성 | 노트 |
| 트랜시버 온도 | DTemp-E | ºC | -45 | +90 | ±5ºC | 1 |
| 트랜시버 공급 전압 | D전압 | V | 2.8 | 4.0 | ±3% | |
| 송신기 바이어스 전류 | DBias | 엄마 | 2 | 15 | ±10% | 2 |
| 송신기 출력 전력 | DTx-파워 | dBm | -11 | 1 | ±3dB | |
| 수신기 평균 입력 전력 | DRx-파워 | dBm | -21 | 0 | ±3dB |
메모:
1. 작동 온도가 0~70ºC일 때 범위는 최소=-5, 최대=+75입니다.
2. Tx 바이어스 전류의 정확도는 레이저 드라이버에서 레이저로 가는 실제 전류의 10%입니다.
3. 내부/외부 교정 호환.
광학적 특성(티OP(C) = 0 ~ 70 ℃, 티OP(나) =-40 ...에 85 ℃,V참조 = 3.13 ~ 3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | nm | |
| 평균 출력 전력(활성화됨) | 포장길 | -10 | 0 | dBm | 1 | |
| 소광율 | 어 | 9 | dB | 1 | ||
| RMS 스펙트럼 폭 | Δλ | 0.65 | nm | |||
| 상승/하강 시간(20%~80%) | Tr/Tf | 0.25 | 추신 | 2 | ||
| 출력 광학 눈 | IEEE802.3 z 및 ITU G.957 준수(클래스 1 aser 안전) | |||||
| 리시버 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | nm | |
| 수신기 감도 | 피센1 | -18 | dBm | 삼 | ||
| 초과 적재 | 포장길 | -삼 | dBm | 삼 | ||
| 로스 주장 | 아빠 | -35 | dBm | |||
| LOS 주장 취소 | PD | -20 | dBm | |||
| 로스 히스테리시스 | Pd-Pa | 0.5 | dB | |||
메모:
1. PRBS 2로 1.25Gb/s로 측정23 – 1 NRZ 테스트 패턴.
2. 여과되지 않음, PRBS 2로 측정됨23-1 테스트 패턴 @1.25Gbps
3. PRBS 2로 1.25Gb/s로 측정23 – 1 BER < 1x10에 대한 NRZ 테스트 패턴-10
제품 스포트라이트
* 고성능
* 폭넓은 적용
* 프로토콜 및 안전 표준
서비스 가능 범위
1. 기가비트 이더넷
2. 파이버 채널
3. 스위치 인터페이스로 전환
4. 스위치 백플레인 애플리케이션
5. 라우터/서버 인터페이스
6. 기타 광전송 시스템
