| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP8512L-CDS5 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 자료 비율: | 1.25Gbps/1.0625Gbps | 형태 인자: | SFP |
|---|---|---|---|
| 호환성: | 브로케이드 | 연결기: | LC 쌍신회로 |
| 사고 방식: | 850nm | 거리: | 550M |
| TX 힘: | -9.5 ~ - 3dBm | DDM/DOM: | 지원받습니다 |
| 수신기 유형: | 핀 | 섬유형: | MMF |
| 하이 라이트: | 850nm PIN SFP 광 트랜시버,850nm LC SFP 광 트랜시버,850nm PIN 광섬유 트랜시버 |
||

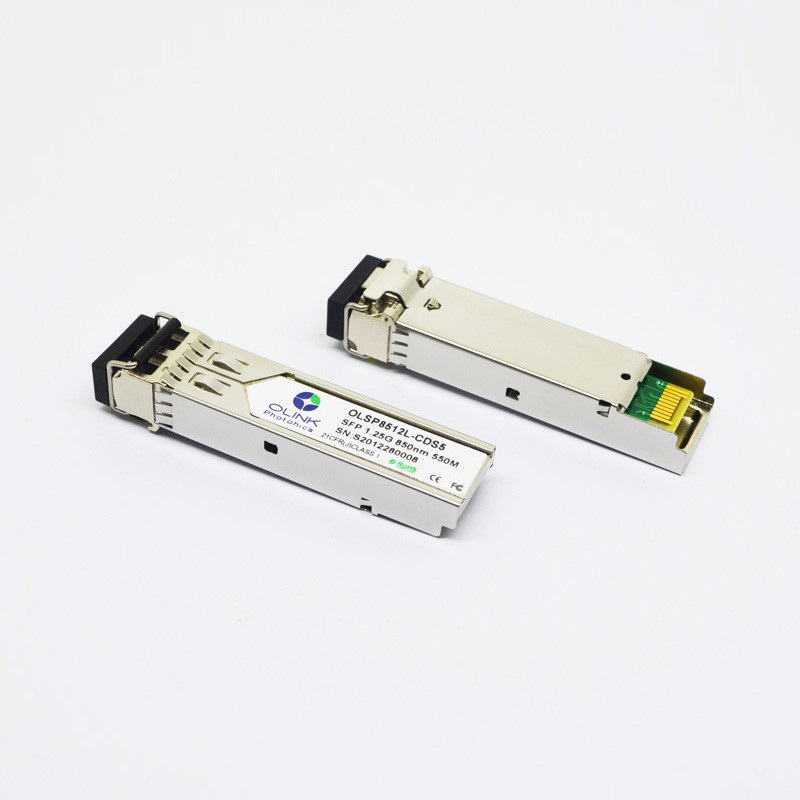

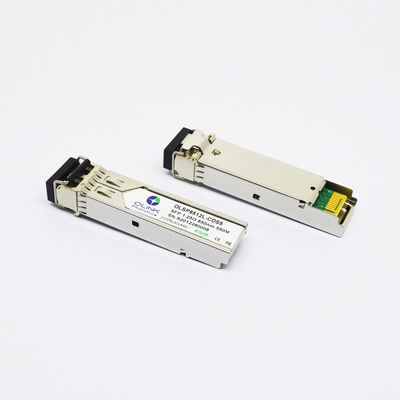

기가비트 이더네트를 위해 양립한 쌍신회로 LC PIN SFP 광학적인 송수신기 Brocade
SFP 광섬유 트랜시버 호환 Brocade 1000BASE-SX SFP 850nm 550m LC
설명할 수 있는
이 SFP 광섬유 트랜시버는 데이터 센터, 엔터프라이즈 와이어링 클로짓 및 서비스 제공업체 전송 애플리케이션을 위한 다양한 기가비트 이더넷 연결 옵션을 제공합니다.
절대 최대 등급
| 매개변수 | 상징 | 최소 | 최대 | 단위 | 노트 |
| 전원 전압 | Vcc | -0.5 | 4.0 | V | |
| 보관 온도 | TS | -40 | 85 | °C | |
| 상대 습도 | 상대습도 | 0 | 85 | % |
노트 : 최대 절대 정격을 초과하는 스트레스는 트랜시버에 영구적인 손상을 일으킬 수 있습니다.
전기적 특성 (티OP(C) = 0 ~ 70 ℃, 티OP(나) =-40 ...에 85 ℃,V참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 차동 데이터 입력 스윙 | 빈,PP | 250 | 1200 | mVpp | 1 | |
| Tx 비활성화 입력-하이 | VIH | 2.0 | Vcc+0.3 | V | ||
| Tx 비활성화 입력-낮음 | 빌 | 0 | 0.8 | V | ||
| Tx 오류 출력 - 높음 | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| Tx 오류 출력-낮음 | 볼륨 | 0 | 0.8 | V | 2 | |
| 입력 차동 임피던스 | 린 | 100 | Ω | |||
| 리시버 | ||||||
| 차동 데이터 출력 스윙 | 투표, pp | 250 | 550 | mVpp | 삼 | |
| Rx LOS 출력 - 높음 | VROH | 2.0 | Vcc+0.3 | V | 2 | |
| Rx LOS 출력-낮음 | VROL | 0 | 0.8 | V | 2 | |
메모:
1. TD+/-는 모듈 내부의 100Ω 차동 종단과 내부적으로 AC 결합됩니다.
2. Tx Fault 및 Rx LOS는 오픈 컬렉터 출력이며 호스트 보드의 4.7k ~ 10kΩ 저항으로 풀업되어야 합니다.2.0V와 Vcc+0.3V 사이의 전압을 끌어올립니다.
3. RD+/- 출력은 내부적으로 AC 커플링되며 사용자 SERDES에서 100Ω(차동)으로 종단되어야 합니다.
세부
● 1.25Gbps/1.0625Gbps 비트 전송률 지원
● 이중 LC 커넥터
● 핫 플러그 가능 SFP 설치 공간
● 850nm VSCEL 레이저 송신기 및 PIN 광검출기
● 50/125µm에서 550m, 62.5/125µm에서 300m MMF 연결에 적용 가능
● 낮은 전력 소비, < 0.8W
● 디지털 진단 모니터 인터페이스
● 작동 케이스 온도: 상업용: 0 ~ 70°C 산업용: -40 ~ 85°C
애플리케이션
● 기가비트 이더넷
● 파이버 채널
● 기타 광전송 시스템
