| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| 모델 번호: | OLSQXXTXL-CD40 |
| 최소 주문 수량: | 1 PC |
| 가격: | negotiable |
| 포장 세부 사항: | 4pcs/ 트레이, 개별 패키지 |
| 배달 시간: | 3-6 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 7k-10k |
| 상품 이름: | 100G QSFP28 1310nm 40 킬로미터 | 자료 비율: | 103.125 그비피스 (4x 25.78Gbps) |
|---|---|---|---|
| 사고 방식: | 1295.6 nm, 1300.1 nm, 1304.6 nm, 1309.1 nm | 거리: | 40 킬로미터 |
| 호환성: | 일반명 | 섬유형: | SMF |
| 광학 구성 요소: | EML / APD | DOM: | DOM |
| 연결기: | LC 이중 통신 | 중량: | 0.09 킬로그램 |
| 하이 라이트: | 100GBASE-ER4 QSFP28 송수신기,100GBASE-ER4 QSFP28 송수신기,310nm 40 킬로미터 QSFP28 송수신기 |
||

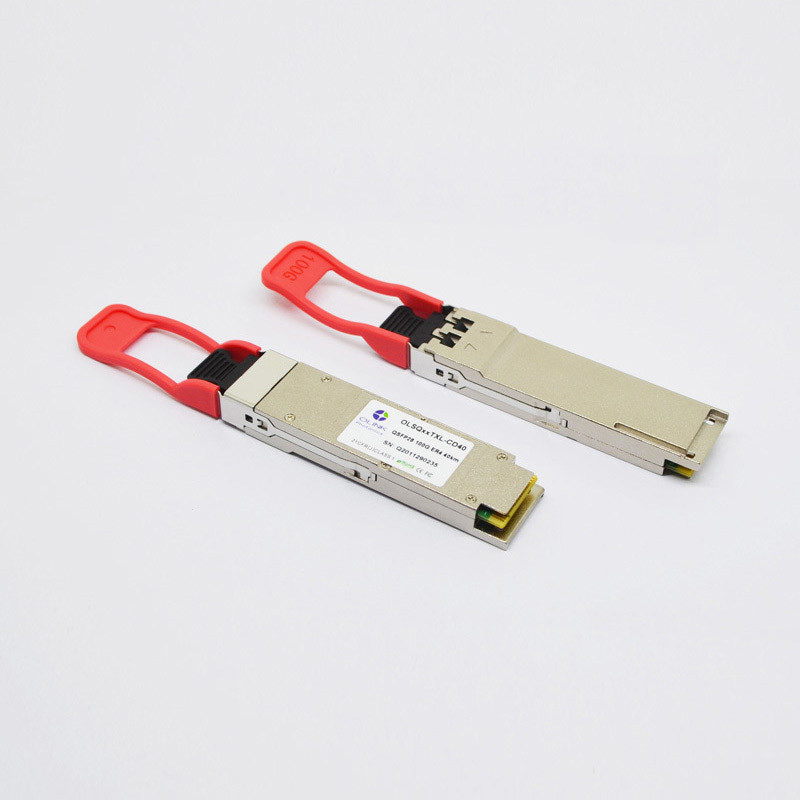

100GBASE-ER4 QSFP28 1310nm 40 킬로미터 송수신기, 적합한 일반명
일반적 100G QSFP28 1310nm 40 킬로미터
이 OLSQXXTXL-CD40은 일반적 QSFP-100G-ER4 광학과 함께 일하는 제 3자 저비용 100GBASE-ER4 QSFP28 송수신기 대체를 제공합니다. 이 QSFP28 송수신기는 단일모드 섬유 위에서 100Gbps 속도와 40개 킬로미터 링크 거리를 지원합니다. 그것은 데이터 센터, 고성능 컴퓨팅 네트워크, 기업 핵심, 분포 층과 서비스 제공자 응용에 섬유 연결성에 적합합니다.
일반명 100GBASE-ER4 QSFP28 송수신기을 오우 제 3자 적합한 대체
순응한 오우 QSFP28 MSA
SFF-8665와 SFF-8679로 순응한 오우
더 낮은 EMI를 위한 오우 금속 엔클로저
실시간 감시장치를 위한 오우 짜맞춘 디지털 진단 기능
순응한 오우 로에스와 무연
전기 특성 (Top=0~70C, Vcc=3.14~3.47V)
(달리 언급되지 않으면 추천된 운영 상태 아래 시험을 받았습니다)
| 매개 변수 | 기호 | 민 | 타입 | 맥스 | 유닛 | 기록 | ||||
| 송신기 | ||||||||||
| 레인 당 신호 전송률 | DRPL | 25.78125 ± 100 ppm | Gb / Ｓ | |||||||
| 차별적 입력 복귀 손실 (분) | RLd(f) |
9.5 - 0.37f, 0.01≤f<8> 4.75 - 7.4log10(f/14), 8 ≤f<19>
|
dB | |||||||
|
동상 입력에 차별적입니다 반사 특성 (분) |
RLdc(f) |
22-20(f/25.78), 0.01≤f<12> 15-6(f/25.78), 12.89≤f<19>
|
dB | |||||||
| 차별적 종결 불일치 | Tm | 10 | % | |||||||
| 눈 폭 | 구급 치료실 | 0.46 | UI | |||||||
| 응용된 pk-pk 사인 곡선 지터 | 피피제이 | IEEE 802.3bm마다 | ||||||||
| 앉은 눈높이 | 음, | 95 | mV | |||||||
| DC 커먼 모드 전압 | 디시브이 | -350 | 2850 | mV | ||||||
| 수신기 | ||||||||||
| 레인 당 신호 전송률 | DRPL | 25.78125 ± 100 ppm | Gb / Ｓ | |||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 400 | 800 | mV | ||||||
| 눈 폭 | 구급 치료실 | 0.57 | UI | |||||||
| 수직 눈 클로저 | 5.5 | dB | ||||||||
| 차별적 출력 반사 손실 (분) | RLd(f) |
9.5 - 0.37f, 0.01≤f<8> 4.75 - 7.4log10(f/14), 8 ≤f<19>
|
dB | |||||||
|
사이언 반사 특성 (분) 차동 모드 변환에 공통입니다
|
RLdc(f) |
22-20(f/25.78), 0.01≤f<12> 15-6(f/25.78), 12.89≤f<19>
|
dB | |||||||
| 차별적 종결 불일치 | Tm | 10 | % | |||||||
| 전이시간, 20%에서 80% | Tr, 트프 | 12 | 추신 | |||||||
기록 :
1.20%~80%
광학적 특성 (Top=0~70C, Vcc=3.14~3.47V)
(달리 언급되지 않으면 추천된 운영 상태 아래 시험을 받았습니다)
| 매개 변수 | 기호 | 유닛 | 민 | 타입 | 맥스 | 기록 | ||||
| 송신기 | ||||||||||
| 신호 전송률, 각각 레인 | Gb / Ｓ | 25.78125 ±100 ppm | 1 | |||||||
| 네가지 레인 파장 범위 | λ1 | 별거 안 해 | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 전체 발진 파워 | 입을 삐죽거리기 | 데이터 베이스 관리 프로그램 | 10.5 | |||||||
| 평균 발진 파워, 각각 레인 | 파브그 | 데이터 베이스 관리 프로그램 | -2.9 | 4.5 | 2,7 | |||||
| 광변조 크기, 각각 레인 (OMA) | OMA | 데이터 베이스 관리 프로그램 | 0.1 | 4.5 | ||||||
| 소광비 | ER | dB | 7 | |||||||
| 사이드 모드 억압비 | SMSR | dB | 30 | |||||||
|
꺼짐 상태의 평균 발진 파워 레인마다, 송신기 |
포트 | 데이터 베이스 관리 프로그램 | -30 | |||||||
| 광 궤환 손실 허용한도 | dB | 20 | ||||||||
| 송신기 반사도 | dB | -12 | ||||||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 3 | ||||||||
| 수신기 | ||||||||||
| 각각 레인에 대한 비율을 받으세요 | Gb / Ｓ | 25.78125 ±100 ppm | 4 | |||||||
| 네가지 레인 파장 범위 | λ1 | 별거 안 해 | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 과부담 입력광 전력 | 피맥스 | 데이터 베이스 관리 프로그램 | -1 | |||||||
|
평균은 각각에 대한 전원을 받습니다 레인 |
핀 | 데이터 베이스 관리 프로그램 | -20.9 | -4.9 | 5,7 | |||||
| 레인 당 수신기 감도 (OMA) | Psens1 | 데이터 베이스 관리 프로그램 | -18.6 | |||||||
| 레인 당 응력을 가진 민감도(OMA) | Psens2 | 데이터 베이스 관리 프로그램 | -16.6 | 6 | ||||||
| 반사 특성 | RL | dB | -26 | |||||||
| 레인마다, 수신기 전기적 3dB 최고 차단 주파수 | 기가헤르츠 | 31 | ||||||||
| Los 인가 해제 | Pd | 데이터 베이스 관리 프로그램 | -24 | |||||||
| 보라는 주장합니다 | Pa | 데이터 베이스 관리 프로그램 | -26 | |||||||
| 손실 이력현상 | 피드-파 | 데이터 베이스 관리 프로그램 | 2 | |||||||
기록 :
1. 송신기는 각각 25.78Gb/s에 작동하는 4개 레이저로 구성됩니다.
2. 최소 값은 정보를 제공합니다.
3. 히트율 5x10-5.
4. 수신기는 각각 25.78Gb/s에 작동하는 4개 광검출기로 구성됩니다.
5. 최소 값은 정보를 제공하고 무한한 ER와 최대 채널 삽입 손실로 분 트스오마를 필적합니다.
6. SRS는 1.8 dB 최대의 수직 눈 클로저 처벌과 0.30 UI의 J2와 0.47 UI의 J9로 측정됩니다.
7. 파워값과 전력 정밀도는 계속 온채널과 함께 있습니다..
기록 : 미안하지만, 단거리 전송에서 이 100G QSFP28 ER4 송수신기를 사용할 때 수신기 손상과 과부담을 피하기 위한 LC 섬유 감쇠기 (≥9dB)를 추가하세요.
