| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL etc |
| 모델 번호: | QSFP-100G-LR4-OLK |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 팔레트 당 4 PC |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 달 당 10K |
| 날짜 비율: | 103.1Gbps | 형태 인자: | QSFP28 |
|---|---|---|---|
| 사고 방식: | 1310nm | 거리: | 10 킬로미터 |
| 연결기: | 이중 LC | 원천: | DML+PIN |
| 광학적인 힘: | -4.3~4.5 | 감도: | <-10> |
| 섬유형: | SMF | 애플리케이션: | 1.100GBASE-LR4 2. 인피니밴드 QDR와 DDR는 3.100G 데이터콤 연결을 상호 연결시킵니다 |
| 강조하다: | 100G QSFP28 Transceiver,LR4 100G QSFP28 Transceiver,100g qsfp28 lr4 |
||

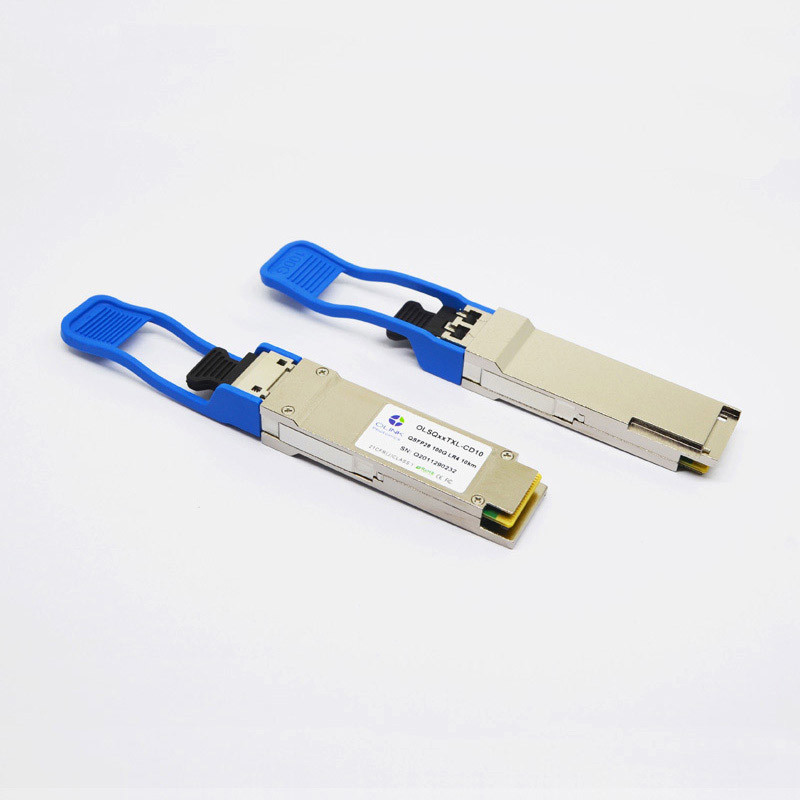

LR4 100G QSFP28 트랜시버 1310nm 10km
100GBASE-LR4 QSFP28 1310nm 10km LC SMF Cisco 호환 광 트랜시버
제품 특징
1. 이중 LC 리셉터클 광 인터페이스
2. 단일 +3.3V 전원 공급 장치
3. 핫플러그 가능한 QSFP28 풋프린트
4. 4x25G 전기 직렬 인터페이스
5. 4x28G(CEI-28G-VSR) 준수
6. CML 신호의 AC 커플링
7. 송신기: 냉각식 4x25Gb/s LAN WDM TOSA(1295.56, 1300.05, 1304.58, 1309.14nm)
8. 수신기: 4x25Gb/s PIN ROSA
9. 저전력 소모(최대:3.5W)
10. 디지털 진단 기능 내장
11. 작동 케이스 온도 범위: 0℃ ~ 70℃
12. 100GBASE-LR4 준수
13. I2C 통신 인터페이스
광학적 특성 (티op=0~70℃, Vcc=3.14~3.47V)
(달리 명시되지 않는 한 권장 작동 조건에서 테스트됨)
| 매개변수 | 상징 | 단위 | 분 | 보통 | 최대 | 메모 | ||||
| 송신기 | ||||||||||
| 신호율, 각 레인 | Gb/s | 25.78125 ±100ppm | 1 | |||||||
| 4레인 파장 범위 | λ1 | nm | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 총 발사력 | 입을 삐죽 내밀기 | dBm | 10.5 |
|
||||||
| 평균 발사력, 각 레인 | 파브그 | dBm | -4.5 | 4.5 | 2,7 | |||||
| 광 변조 진폭, 각 레인(OMA) | 오마 | dBm | -1.3 | 4.5 | ||||||
| 소광율 | 어 | dB | 4 | |||||||
| 사이드 모드 억제 비율 | SMSR | dB | 30 | |||||||
|
OFF의 평균 발사 전력 레인당 송신기 |
POFF | dBm | -30 | |||||||
| 광학 반사 손실 허용 오차 | dB | 20 | ||||||||
| 송신기 반사율 | dB | –12 | ||||||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 삼 | ||||||||
| 리시버 | ||||||||||
| 레인별 수신율 | Gb/s | 25.78125 ±100ppm | 4 | |||||||
| 4레인 파장 범위 | λ1 | nm | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 과부하 입력 광 전력 | 피맥스 | dBm | 5.5 | |||||||
|
각각의 평균 수신 전력 레인 |
핀 | dBm | -10.6 | 4.5 | 5,7 | |||||
| 레인당 수신기 감도(OMA) | 센스1 | dBm | -11.3 | |||||||
| 레인당 응력 감도(OMA) | 센스2 | dBm | -6.8 | 6 | ||||||
| 반환 손실 | RL | dB | -26 | |||||||
| 수신기 전기 3dB 상위 차단 주파수, 레인당 | GHz | 31 | ||||||||
| 로스 드-어설트 | PD | dBm | -11.6 | |||||||
| 손실 주장 | 아빠 | dBm | -23.6 | |||||||
| 손실 히스테리시스 | Pd-Pa | dBm | 2 | |||||||
메모:
1. 송신기는 각각 25.78Gb/s에서 작동하는 4개의 레이저로 구성됩니다.
2. 최소값은 유익합니다.
3. 적중률 5x10-5.
4. 수신기는 각각 25.78Gb/s에서 작동하는 4개의 광검출기로 구성됩니다.
5. 최소값은 정보를 제공하며 무한한 ER 및 최대 채널 삽입 손실이 있는 최소 TxOMA와 같습니다.
6. SRS는 최대 1.8dB의 수직 눈 감기 패널티, 0.30UI의 J2, 0.47UI의 J9로 측정됩니다.
7. 전력 값 및 전력 정확도는 모든 채널이 켜진 상태에서..
기능 설명
100G QSFP28 LR4 광 트랜시버는 전송 및 수신 경로를 하나의 모듈에 통합합니다.전송 측에서 직렬 데이터 스트림의 4개 레인이 복구되고 시간이 재조정되어 1296, 1300, 1305 및 1309nm 중심 파장을 갖는 4개의 전기 흡수 변조 레이저를 제어하는 4개의 레이저 드라이버로 전달됩니다.그런 다음 광 신호는 산업 표준 LC 커넥터를 통해 단일 모드 광섬유로 다중화됩니다.수신 측에서 4개의 광 데이터 스트림 레인은 통합된 광 디멀티플렉서에 의해 광학적으로 디멀티플렉싱됩니다.각 데이터 증기는 PIN 광검출기 및 트랜스임피던스 증폭기에 의해 복구되고 시간이 재조정되어 출력 드라이버로 전달됩니다.이 모듈은 핫플러그 가능한 전기 인터페이스, 저전력 소비 및 2선 직렬 인터페이스가 특징입니다.
애플리케이션
● 100GBASE-LR4
● Infiniband QDR 및 DDR 상호 연결
● 100G 데이터콤 연결
표준
● IEEE 802.3ba 준수
● QSFP28 MSA SFF-8665 준수
● RoHS 준수
