| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLSQ85TXM-CDS1 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 팔레트 당 4 PC |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 달 당 10K |
| 적합한 브랜드: | 브로케이드 | 자료 비율: | 103.1 Gbps |
|---|---|---|---|
| 형태 인자: | QSFP28 | 사고 방식: | 850nm |
| 거리: | 100m | 연결기: | 12F MPO / MTP |
| TX 힘: | - 8.4~2.4dBm | RX 전원: | <-10> |
| 작동 온도: | 0~70C | DOM: | 지원받습니다 |
| 하이 라이트: | 100GBASE-SR4,QSFP28 100g 광학 Transceiver,qsfp28 100g 모듈 |
||

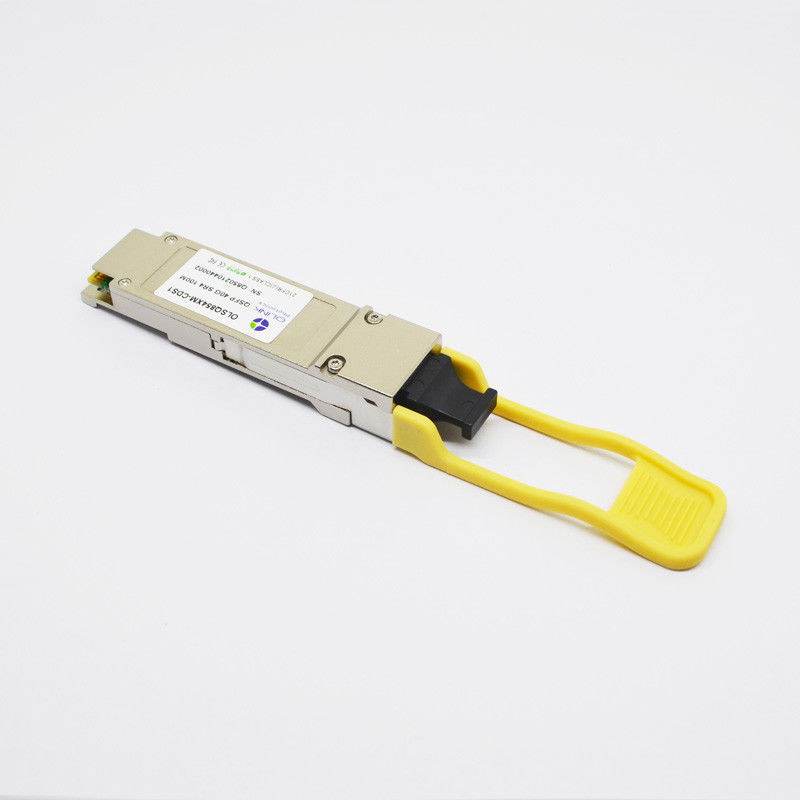

100GBASE-SR4 QSFP28 100g 광 트랜시버 850nm 100m Brocade 호환 가능
Brocade 100G-QSFP28-SR4 호환 100GBASE-SR4 QSFP28 850nm 100m MPO MMF 광 트랜시버 모듈
제품 설명
Olinkcom의 QSFP28 트랜시버는 다중 모드 광섬유를 통해 100Gb/s 링크에서 사용하도록 설계되었습니다.그들
4채널 VCSEL 어레이와 4채널 PIN 포토다이오드 어레이를 통합하면 모듈이 작동할 수 있습니다.
103.1Gb/s에서 OM3를 사용하여 최대 70m 또는 OM4 MMF를 사용하여 100m.QSFP28을 준수합니다.
MSA 및 IEEE 802.3bm 100GBASE-SR4.
광학적 특성(Top=0~70℃, Vcc=3.14~3.47V)
| 매개변수 | 상징 | 단위 | 분 | 보통 | 최대 | 메모 | ||||
| 송신기 | ||||||||||
| 신호율, 각 레인 | DRpl | Gb/s | 25.78125 ±100ppm | 1 | ||||||
| 중심 파장 | λ | nm | 830 | 850 | 860 | |||||
| RMS 스펙트럼 폭 | nm | 0.6 | ||||||||
| 평균 발사력, 각 레인 | 파브그 | dBm | -8.4 | 2.4 | ||||||
| 광 변조 진폭, 각 레인(OMA) | 오마 | dBm | -6.4 | 삼 | ||||||
| 소광율 | 어 | dB | 삼 | |||||||
|
OFF의 평균 발사 전력 레인당 송신기 |
린 | dBm | -30 | |||||||
| 둘러싸인 플럭스 | FLX | dBm |
19um에서 >86% 4.5um에서 <30% |
|||||||
| 광학 반사 손실 허용 오차 | dB | 12 | ||||||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.3,0.38,0.45,0.35,0.41,0.5} | 2 | ||||||||
| 리시버 | ||||||||||
| 레인별 수신율 | DRpl | Gb/s | 25.78125 ±100ppm | 삼 | ||||||
| 4레인 파장 범위 | λ | nm | 840 | 860 | ||||||
| 과부하 입력 광 전력 | 피맥스 | dBm | 3.4 | |||||||
|
각각의 평균 수신 전력 레인 |
핀 | dBm | -10.3 | 2.4 | 4 | |||||
| 레인당 수신기 감도(OMA) | 펜스 | dBm | -5.2 | |||||||
| 수신기 반사율 | Rfl | dB | -12 | |||||||
| 수신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3} | {0.28,0.5,0.5,0.33,0.33,0.4} | 5 | ||||||||
| 로스 드-어설트 | PD | dBm | -13 | |||||||
| 손실 주장 | 아빠 | dBm | -30 | |||||||
| 손실 히스테리시스 | Pd-Pa | dBm | 0.5 | |||||||
제품 특징
● MTP/MP0 광 커넥터
● 단일 +3.3V 전원 공급 장치
● 핫플러그 가능 QSFP28 MSA 폼 팩터
● 최대 100m OM4 MMF 거리
● 4x28G 전기 직렬 인터페이스(CEI-28G-VSR)
● CML 신호의 AC 커플링
● 낮은 소비전력(최대:3.5W)
● 디지털 진단 기능 내장
● 작동 케이스 온도 범위: 0℃ ~ 70℃
● 100GBASE-SR4 준수
● I2C 통신 인터페이스
애플리케이션
● 100GBASE-SR4
● 100G 이더넷
● 데이터 센터
주문 정보
| 부품 번호 | 기술 |
| 올스큐85TXM-CDS1 | QSFP28 SR4 100m OM4, 0~70℃ DOM |
