| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| 모델 번호: | OLSBxx1XL-C(I)D40 |
| 최소 주문 수량: | 1 PC |
| 가격: | negotiable |
| 포장 세부 사항: | 10pcs/ 호일 백, 개별 패키지 |
| 배달 시간: | 3-6 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 80-120k |

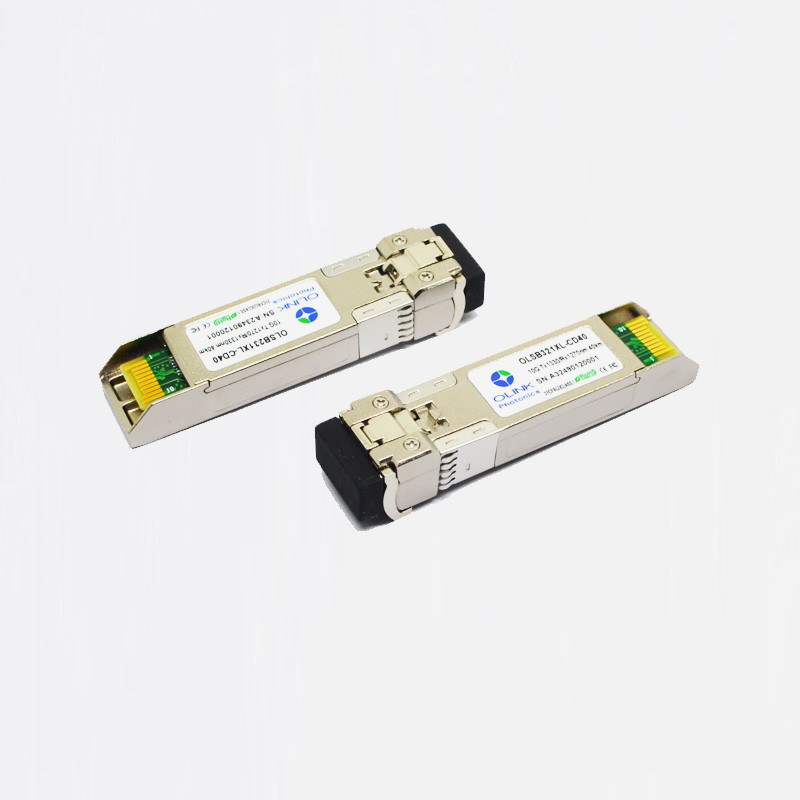

| 상품 이름: | 10G SFP+ BIDI TX1270/RX1330nm 40 킬로미터 | 속도: | OC-192 |
|---|---|---|---|
| 사고 방식: | TX1270/RX1330nm | 한계: | 10KM |
| 호환성: | OEM | 섬유: | SMF |
| 광학 구성 요소: | DFB / 핀 | DOM: | DOM |
| 연결기: | LC 단체 | 중량: | 0.024 킬로그램 |
| 하이 라이트: | SMF 양방향성 광 전송부,10G SFP+ 양방향성 광 전송부,TX1270nm 10G SFP+ 광 전송부 |
||
SFP+, 10Gbps, 양방향이, 10GBase-bx, SMF, Tx1270/Rx1330nm, 40KM
일반적 10G SFP+ BIDI TX1270/RX1330nm 40 킬로미터
오우 SFF-8432와 SFF-8472 순응성
오우 비냉각 DFB 송신기와 핀 수신기
오우 단순한 LC 연결기
오우 단일 모드 빛 섬유
끼워 넣을 수 있는 오우 가온
오우 우수한 ESD 보호
더 낮은 EMI와 오우 금속
오우 로에스 순응하고 무연성
애플리케이션
오우 10GBase BX 이더넷
오우 8x/10x 파이버 채널
오우 접근, 메트로와 기업
전기 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VIN, PP | 180 | 700 | 음피피 | 1 | |
| 불 가능 전압을 전하세요 | VD | VCC-0.8 | 프크크 | Ｖ | ||
| 실행 전압을 전하세요 | VEN | V자형입니다 | Vee+0.8 | |||
| 입력 차분 임피던스 | 린 | 100 | Ω | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 300 | 850 | 음피피 | 2 | |
| 출력 상승 시간과 강하 시간 | Tr, 트프 | 28 | Ps | 3 | ||
| LOS는 주장했습니다 | vlos_f | VCC-0.8 | 프크크 | Ｖ | 4 | |
| LOS는 디어서팅했습니다 | vlos_n | V자형입니다 | Vee+0.8 | Ｖ | 4 | |
기록 :
1. TX 데이터 입력핀에 직접적으로 연결되었습니다. 핀에서 레이저 구동기 집적회로로 교류 결합.
2. 100Ω 차이 종결 안으로.
3. 20 - 80%. 3. 20 - 80%. 모듈 순응성 시험 보드와 OMA 시험 패턴으로 측정됩니다. 4시 1분의 것 사용과 PRBS 9의 4시의 순서는 받아 들일 수 있는 대안입니다.
4. LOS는 개방 컬렉터 출력입니다. 4.7kΩ - 호스트 보드 위의 10kΩ으로 끌어 올려져야 합니다. 정상 작동은 논리 0입니다 ; 신호 손실은 논리 1입니다.
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 1250 | 1270 | 1290 | 별거 안 해 | |
| 1310 | 1330 | 1350 | ||||
| 길. 출력 전원 (인에이블드) | PAVE | 0 | 6 | 데이터 베이스 관리 프로그램 | 1 | |
| 사이드 모드 억압비 | SMSR | 30 | dB | |||
| 소광비 | ER | 5 | dB | |||
| RMS 스펙트럼 폭 | Δλ | 1 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 50 | 추신 | |||
| 분산 페널티 | TDP | 3.2 | dB | |||
| 상대 강도 잡음 | 린 | -128 | dB/Hz | |||
| 출력 광학 눈 | IEEE 0802.3ae로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | λ | 1330 | 별거 안 해 | |||
| 1270 | ||||||
| 수신기 감도 | PSEN2 | -15 | 데이터 베이스 관리 프로그램 | 2 | ||
| 평균은 전원을 받습니다 | PAVE | 0.5 | 데이터 베이스 관리 프로그램 | |||
| 수신기 반사도 | 르르크스 | -12 | dB | |||
| LOS는 주장합니다 | Pa | -30 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -18 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1. 평균 마력 수치들은 IEEE 802.3ae마다, 단지 정보를 제공합니다.
2. 가장 나쁜 ER=6으로 측정됩니다 ; BER-12<10> ; 231 - 1 PRBS.
