| 원래 장소: | SZ 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | ISO9001,ISO14001,OHSAS18001 |
| 모델 번호: | OLSQxx4XL-CD10 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 개별 패키지 OR 10 pcs/ 팔레트 OR 20 pcs/ 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | TT / 순수한 30 일 |
| 공급 능력: | 한달에 80-100K |
| 부품번호: | OLSQxx4XL-CD10 | 자료 비율: | 40g |
|---|---|---|---|
| 전송거리: | 10 킬로미터 | 사고 방식: | 1270~1330nm |
| 강조하다: | 10km 40G QSFP+ 송수신기,1270nm 40G QSFP+ 송수신기,qsfp+ lc 송수신기 |
||

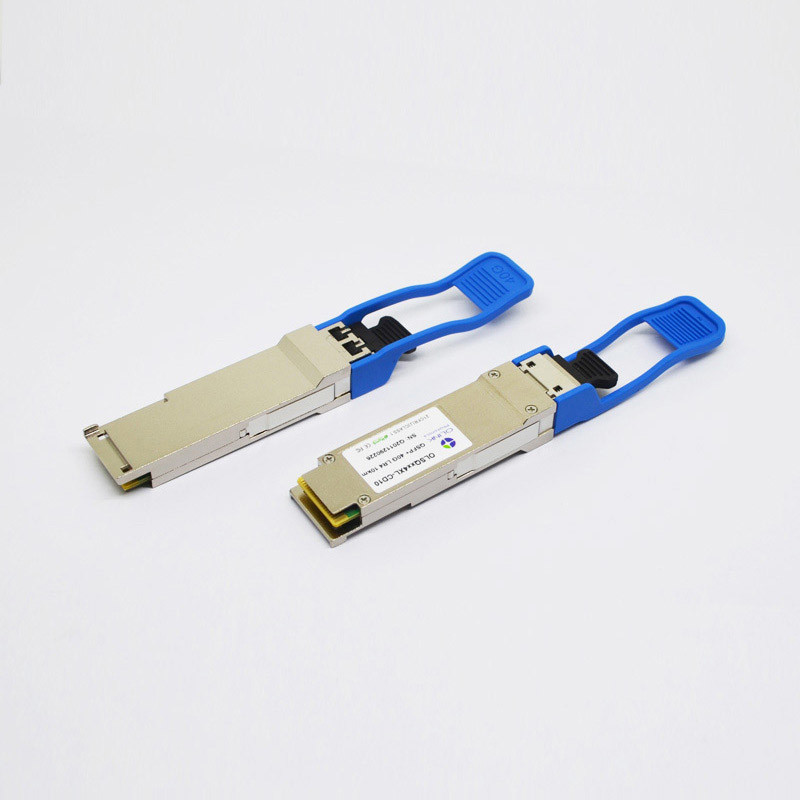

1270nm 1330nm 10 킬로미터 40G QSFP+ 송수신기
쥬니퍼 적합하 40G QSFP+LR4 1270~1330nm 10 킬로미터 LC 광 송수신기 모듈 DOM
제품 특징
● 4채널 전양방성 송수신기 모듈
● 전송 데이터는 채널마다 11.2Gbit/s에 고율의 보험료를 매깁니다
단일모드 섬유의 10 킬로미터 전송에 달하는 ●
● 저 전력 소모 <2>
● 운용 케이스 온도
+70' Ｃ에 대한 0' Ｃ
● 3.3V 전원 전압
순응한 ● 로에스 6
● 뜨거운 끼워 넣을 수 있는 QSFP는 요인을 형성합니다
● 한 개의 MPO 커넥터 콘센트
● 짜맞춘 디지털 진단 기능
애플리케이션
● 인피니밴드 QDR, DDR와 SDR
● 40G 이더넷
● 독점적 고속도 상호 접속
● 데이타 센터
제품 설명
오링크컴의 OLSQxx4XL-CD10은 4채널, 인피니밴드 QDR / DDR / SDR를 위한 끼워 넣을 수 있는, 평행한, 광학 섬유 QSFP+ 송수신기, 10G/8G/4G/2G 광섬유 채널입니다 . 그리고 SAS 애플리케이션. QSFP 전양방성 광학 모듈은 4 독립적 전송을 제공하고, 각각 집합체를 위한 10.3Gbps 작동을 할 수 있는 채널을 받습니다
단일모드 섬유를 사용하는 40Gbps 10 킬로미터의 자료 비율. 이러한 모듈은 1310nm DFB 레이자 아레이를 사용하여 단일모드 파이버 시스템에 걸쳐 작동하도록 설계됩니다. MPO / MTPTM 연결기와 광섬유 리본 케이블은 QSFP 모듈 리셉터클에 플러그가 연결될 수 있습니다. QSFP+ PSM LR4는 상승된 포트 밀도와 종합 시스템 비용절감을 제공하는 1 종류의 평행한 송수신기입니다.
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λc | 1290 | 1310 | 1330 | 별거 안 해 | |
| 길. 출력 전원 | PAVE | -7 | +2.3 | 데이터 베이스 관리 프로그램 | ||
|
발진 파워의 차이 어떠한 2 레인 (OMA) 사이에 |
DL | 5 | dB | |||
| 소광비 | ER | 3.5 | dB | |||
| 피크 전력, 각각 레인 | PP | 4 | 데이터 베이스 관리 프로그램 | |||
| 분산 페널티, 각각 레인 | TDP | 3.5 | dB | |||
|
꺼짐 상태의 평균 발진 파워 송신기, 각각 레인 |
포트 | -30 | dB | |||
|
아이 마스크는 대등하게 됩니다 : X1, X2, X3, Y1, Y2, Y3 |
제원 값 0.23, 0.34, 0.43, 0.27, 0.35, 0.4 |
히트율 = 5x10-5 |
||||
| 수신기 | ||||||
| 작동 파장 | λc | 1310 | 별거 안 해 | |||
| OMA(OLSQ854XM-CDS1)의 응력을 가진 수신기 감도 | PSEN1 | -12.5 | 데이터 베이스 관리 프로그램 | 3 | ||
| 평균 수신 전력, 각각 레인 | PAVE | -11 | +2.4 | 데이터 베이스 관리 프로그램 | ||
| 수신기 반사도 | 르르크스 | -12 | dB | |||
| LOS는 주장합니다 | Pa | -30 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -15 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1.BER = 10-12 수신기 특성을 위해 TP3에 있는 적합성 시험 신호로 측정됩니다
자사 제품에 대한 더 많은 세부사항 :
높은 믿을 만한 광학 구성 요소와 우수한 디자인
1.DLB 레이저와 PIN 포토다이오드
2.두꺼운 금 손가락
3.하드골드 껍질을 도금처리하기
비용 효율적이고 신뢰성 전송
우리의 포장 & 라벨링 :
우리의 모든 모듈은 3년 보증을 가지고 있습니다!
