| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP851XL-CDS3 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 형태 인자: | SFP+ | 자료 비율: | 11.3Gb/s 비트율 |
|---|---|---|---|
| 적합성: | 브로케이드 | 연결기: | LC 쌍신회로 |
| 거리: | 300m | 사고 방식: | 850nm |
| DDM/DOM: | 지원받습니다 | 온도: | 0~70 'Ｃ |
| 하이 라이트: | 10G SFP+ SR Transceiver,850nm SFP+ SR Transceiver,10G sfp+ 스텔라디안 |
||

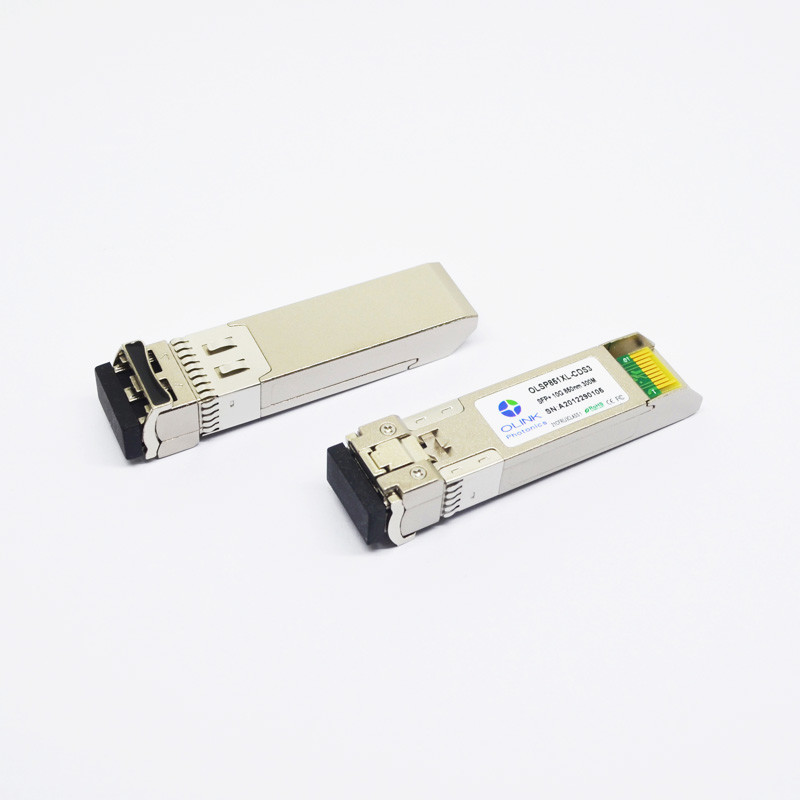

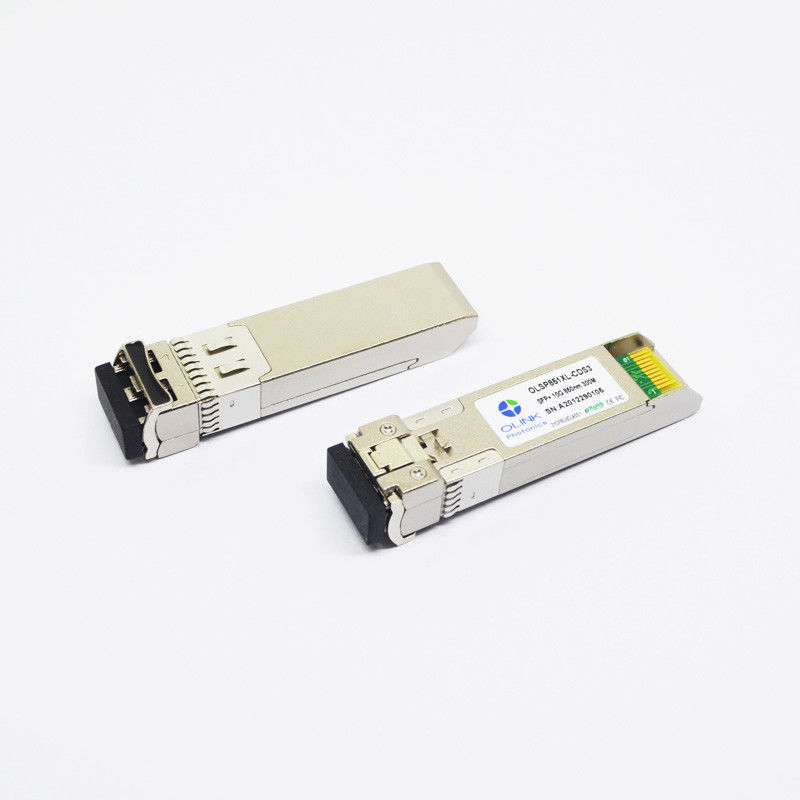

적합한 DOM MMF 850nm 300m 10G SFP+ SR Sr 송수신기 브로케이드
10G SFP+ SR 광섬유 브로케이드 적합한 LC DOM MMF 850nm 300m 송수신기
전기 특성 (70 C,TOP(I) =-40 내지 85 Ｃ에 대한 상부 (C) =0, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VINPP | 180 | 700 | 음피피 | 1 | |
| 불 가능 전압을 전하세요 | VD | VCC-0.8 | 프크크 | Ｖ | ||
| 실행 전압을 전하세요 | VEN | V자형입니다 | Vee+0.8 | |||
| 입력 차분 임피던스 | 린 | 100 | Ω | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 300 | 850 | 음피피 | 2 | |
| 출력 상승 시간과 강하 시간 | Tr, 트프 | 28 | Ps | 3 | ||
| LOS는 주장했습니다 | vlos_f | 2 | vcc_host | Ｖ | 4 | |
| LOS는 디어서팅했습니다 | vlos_n | V자형입니다 | Vee+0.8 | Ｖ | 4 | |
기록 :
1. TX 데이터 입력핀에 직접적으로 연결되었습니다. 핀에서 레이저 구동기 집적회로로 교류 결합.
2. 100Ω 차이 종결 안으로.
3. 20 - 80%. 3. 20 - 80%. 모듈 순응성 시험 보드와 OMA 시험 패턴으로 측정됩니다. 4시 1분의 것 사용과 PRBS 9의 4시의 순서는 받아 들일 수 있는 대안입니다.
4. LOS는 개방 컬렉터 출력입니다. 4.7kΩ - 호스트 보드 위의 10kΩ으로 끌어 올려져야 합니다. 정상 작동은 논리 0입니다 ; 신호 손실은 논리 1입니다.
광학적 특성 (70 C,TOP(I) =-40 내지 85 Ｃ에 대한 상부 (C) =0, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 810 | 850 | 880 | 별거 안 해 | |
| 길. 출력 전원 (인에이블드) | PAVE | -6 | 0 | 데이터 베이스 관리 프로그램 | 1 | |
| 소광비 | ER | 3.5 | dB | |||
| RMS 스펙트럼 폭 | Δλ | 0.85 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 50 | 추신 | 2 | ||
| 분산 페널티 | TDP | 2 | dB | |||
| 출력 광학 눈 | IEEE 0802.3ae로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | 840 | 850 | 860 | 별거 안 해 | ||
| 수신기 민감도(ER=4.5) | PSEN1 | -11.1 | 데이터 베이스 관리 프로그램 | 3 | ||
| 과부담 | PAVE | 0.5 | 데이터 베이스 관리 프로그램 | |||
| LOS는 주장합니다 | Pa | -30 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -12 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1. PRBS 231 - 1 비제로 복귀 시험 패턴으로 10.3125b/s에서 측정됩니다.
2. 20%~80% 2. 20%~80%
3. PRBS 231 - BER < 1x10="">-12의 1 비제로 복귀 시험 패턴과 ER 최악 case=4.5@ 10.3125 Gb / Ｓ 하에
제품 특징
11.3Gb/s 비트율에 달하는 ● 지지
● 두 부분으로 된 LC 연결기
● 뜨겁게 끼워 넣을 수 있는 SFP+ 발자국
● 850nm VCSEL 송신기, 핀 광검파기
● 운용 케이스 온도 : 컴메리카들 :0~70' Ｃ
애플리케이션 : 10G 광섬유 채널과 다른 광링크.
