| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLSQXXTXL-CD40 |
| 최소 주문 수량: | 1대 pc |
| 포장 세부 사항: | 팔레트 당 4 PC |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 2k |
| 적합한 브랜드: | 쥬니퍼 | 공급자 이름: | 오링크컴 |
|---|---|---|---|
| 자료 비율: | 103.1 그비피스 | 폼 팩터: | QSFP28 |
| 광학력: | - 2.5~4.5dBm | 맥스 Sen: | -18.6dBm |
| OTU4: | 지원받습니다 | DOM: | 지원받습니다 |
| 하이 라이트: | QSFP-100G-ER4 적합한 100G QSFP28 송수신기,1310nm 40 킬로미터 100G QSFP28 송수신기,100G QSFP28 광 전송부 |
||

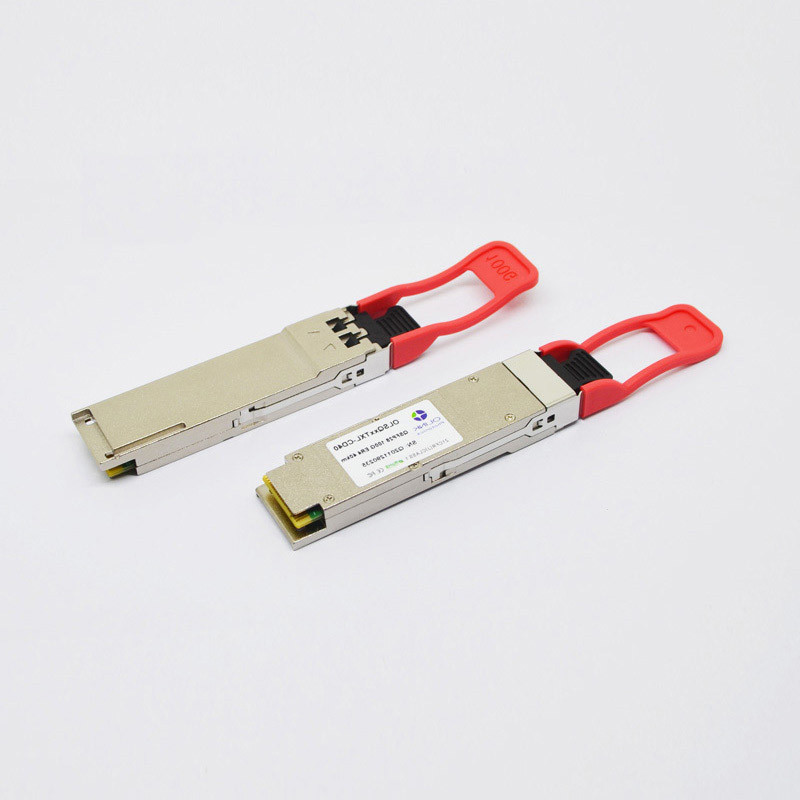

QSFP-100G-ER4 적합하 100G QSFP28 송수신기 1310nm 40 킬로미터 DOM LC SMF
주니퍼 네트웍스 QSFP-100G-ER4 적합하 100GBASE-ER4 QSFP28 1310nm 40 킬로미터 DOM LC SMF 광 송수신기 모듈
기능 설명
오링크컴' OLSQXXTXM-CD40 광 전송부는 전송을 통합하고, 원 모듈 위에 경로를 받습니다. 전송부에, 직렬 데이터 스트림의 4개 차선은 복구되고, 레티메드와, 1296년, 1300년, 1305년과 네 전기 흡수 변조 레이저 (랜-WDM)와 1309 nm 중심 파장을 제어하는 4개의 레이저 드라이버로 전해집니다. 광 신호는 그리고 나서 산업표준 LC 연결기를 통하여 단일 모드 빛 섬유로 다중송신됩니다.
광학적 특성 (Top=0~70C, Vcc=3.14~3.47V)
| 매개 변수 | 기호 | 유닛 | 민 | Typ | 맥스 | 기록 | ||||
| 송신기 | ||||||||||
| 신호 전송률, 각각 레인 | Gb / Ｓ | 25.78125 ±100 ppm | 1 | |||||||
| 네가지 레인 파장 범위 | λ1 | 별거 안 해 | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 전체 발진 파워 | 입을 삐죽거리기 | 데이터 베이스 관리 프로그램 | 10.5 | |||||||
| 평균 발진 파워, 각각 레인 | 파브그 | 데이터 베이스 관리 프로그램 | -2.9 | 4.5 | 2,7 | |||||
| 광변조 크기, 각각 레인 (OMA) | OMA | 데이터 베이스 관리 프로그램 | 0.1 | 4.5 | ||||||
| 소광비 | ER | dB | 7 | |||||||
| 사이드 모드 억압비 | SMSR | dB | 30 | |||||||
|
꺼짐 상태의 평균 발진 파워 레인마다, 송신기 |
포트 | 데이터 베이스 관리 프로그램 | -30 | |||||||
| 광 궤환 손실 허용한도 | dB | 20 | ||||||||
| 송신기 반사도 | dB | -12 | ||||||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 3 | ||||||||
| 수신기 | ||||||||||
| 각각 레인에 대한 비율을 받으세요 | Gb / Ｓ | 25.78125 ±100 ppm | 4 | |||||||
| 네가지 레인 파장 범위 | λ1 | 별거 안 해 | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 과부담 입력광 전력 | 피맥스 | 데이터 베이스 관리 프로그램 | -1 | |||||||
|
평균은 각각에 대한 전원을 받습니다 레인 |
핀 | 데이터 베이스 관리 프로그램 | -20.9 | -4.9 | 5,7 | |||||
| 레인 당 수신기 감도 (OMA) | Psens1 | 데이터 베이스 관리 프로그램 | -18.6 | |||||||
| 레인 당 응력을 가진 민감도(OMA) | Psens2 | 데이터 베이스 관리 프로그램 | -16.6 | 6 | ||||||
| 반사 특성 | RL | dB | -26 | |||||||
| 레인마다, 수신기 전기적 3dB 최고 차단 주파수 | 기가헤르츠 | 31 | ||||||||
| Los 인가 해제 | Pd | 데이터 베이스 관리 프로그램 | -24 | |||||||
| 보라는 주장합니다 | Pa | 데이터 베이스 관리 프로그램 | -26 | |||||||
| 손실 이력현상 | 피드-파 | 데이터 베이스 관리 프로그램 | 2 | |||||||
제품 특징
● 핫 블러그 가능한 QSFP28 폼 팩터
● 4 채널 전양방성 송수신기 모듈
111.8Gb/s에 달하는 ● 지지 자료 비율
QSFP28 MSA, 100G 4WDM-40 MSA, IEEE 802.3 양의 울음 소리 100GBASE-ER4와 OTN OTU4 표준으로 순응한 ●
소아와 ● 4x 28Gb/s EML LAN-WDM 냉각 송신기
● 두 부분으로 된 LC 수용부
● 운용 케이스 온도 0' 70에 대한 Ｃ' Ｃ
● 3.3V 전원 전압
애플리케이션
● 100GBASE-ER4
● OTN OTU4
명령 정보
| 부품번호 | 기술 |
| OLSQXXTXL-CD40 | 디지털 진단 감시기로, QSFP28 ER4 40KM, 0~70C |
