| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLSQXXTXL-CD10 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 팔레트 당 4 PC |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 달 당 10K |
| 적합한 브랜드: | 알카텔 루센트 | 납품업자 이름: | 오링크컴 |
|---|---|---|---|
| 자료 비율: | 103.125Gbps | 형태 인자: | QSFP28 |
| 사고 방식: | 랜 WDM | 거리: | 10 킬로미터 |
| 광학적인 힘: | - 4.5~+4.5dBm | 맥스 민감도: | -11.3dBm |
| 연결기: | 이중 LC | 온도: | 0~70C |
| 하이 라이트: | QSFP28 광학적인 송수신기,1310nm QSFP28 광 전송부,10 킬로미터 광 전송부 |
||
자료 센트 동안 1310nm 10 킬로미터 DOM LC SMF QSFP28 광 송수신기 모듈

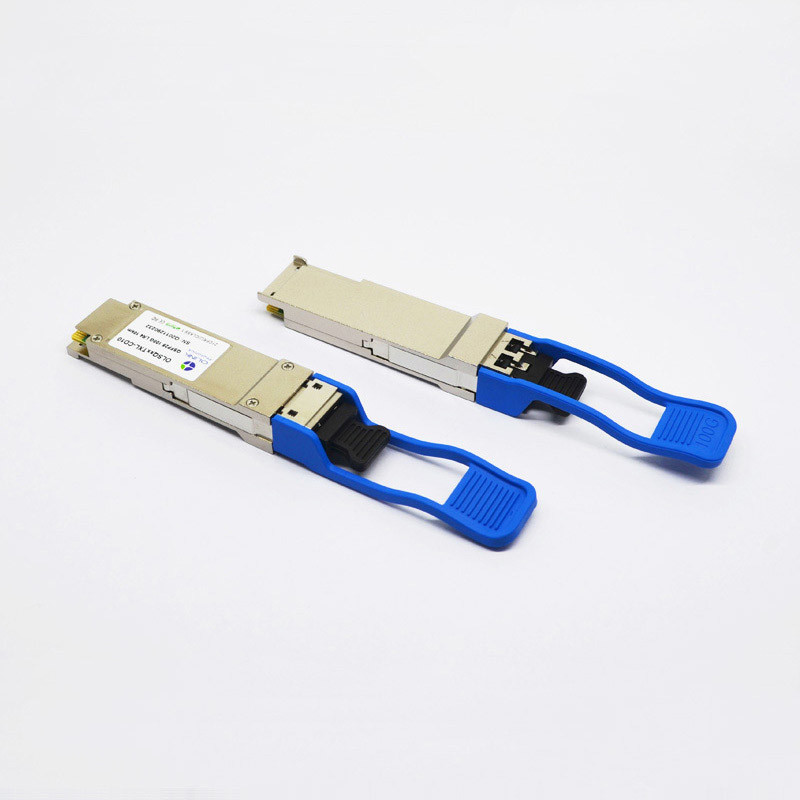

데이타 센터를 위한 알카텔 루센트 3HE10550AA 적합한 QSFP28 1310nm 10 킬로미터 DOM LC SMF 광 송수신기 모듈
기능 설명
오링크컴의 100G QSFP28 LR4 광 전송부는 원 모듈에 수신기와 송신기 경로를 통합합니다. 전송부에서, 직렬 데이터 스트림의 4개 차선은 복구되고, 레티메드와, 4개의 레이저 드라이버를 전달했습니다. 1296 nm, 1300nm,1305nm과 1309 nm의 중심 파장과 레이저 드라이버 4- 분포 궤환 레이저 통제 (DFB). 광 신호는 산업 기준 LC 연결기를 통하여 단일 모드 빛 섬유에 멀티플렉스됩니다. 수신 사이드에, 광 데이터 스트림의 4번 레인은 통합된 광학 디-멀티플렉서에 의해 광학적으로 분할됩니다. 각각 자료 스트림은 핀 광검파기와 트랜스-임피던스 증폭기에 의해 복구되고 레티메드. 이 모듈은 핫 블러그 가능한 전기 인터페이스, 저 전력 소모와 MDIO 관리 인터페이스를 특징으로 합니다.
제품은 (MSA) QSFP28 다중-자원 협정에 따라 폼 팩터, 광학 / 전기 접속과 디지털 진단상의 인터페이스로 설계되고 IEEE 802.3bm에 순응합니다.
광학적 특성 (Top=0~70C, Vcc=3.14~3.47V)
| 매개 변수 | 기호 | 유닛 | 민 | Typ | 맥스 | 기록 | ||||
| 송신기 | ||||||||||
| 신호 전송률, 각각 레인 | Gb / Ｓ | 25.78125 ±100 ppm | 1 | |||||||
| 네가지 레인 파장 범위 | λ1 | 별거 안 해 | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 전체 발진 파워 | 입을 삐죽거리기 | 데이터 베이스 관리 프로그램 | 10.5 | |||||||
| 평균 발진 파워, 각각 레인 | 파브그 | 데이터 베이스 관리 프로그램 | -4.5 | 4.5 | 2,7 | |||||
| 광변조 크기, 각각 레인 (OMA) | OMA | 데이터 베이스 관리 프로그램 | -1.3 | 4.5 | ||||||
| 소광비 | ER | dB | 4 | |||||||
| 사이드 모드 억압비 | SMSR | dB | 30 | |||||||
|
꺼짐 상태의 평균 발진 파워 레인마다, 송신기 |
포트 | 데이터 베이스 관리 프로그램 | -30 | |||||||
| 광 궤환 손실 허용한도 | dB | 20 | ||||||||
| 송신기 반사도 | dB | -12 | ||||||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 3 | ||||||||
| 수신기 | ||||||||||
| 각각 레인에 대한 비율을 받으세요 | Gb / Ｓ | 25.78125 ±100 ppm | 4 | |||||||
| 네가지 레인 파장 범위 | λ1 | 별거 안 해 | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 과부담 입력광 전력 | 피맥스 | 데이터 베이스 관리 프로그램 | 5.5 | |||||||
|
평균은 각각에 대한 전원을 받습니다 레인 |
핀 | 데이터 베이스 관리 프로그램 | -10.6 | 4.5 | 5,7 | |||||
| 레인 당 수신기 감도 (OMA) | Psens1 | 데이터 베이스 관리 프로그램 | -11.3 | |||||||
| 레인 당 응력을 가진 민감도(OMA) | Psens2 | 데이터 베이스 관리 프로그램 | -6.8 | 6 | ||||||
| 반사 특성 | RL | dB | -26 | |||||||
| 레인마다, 수신기 전기적 3dB 최고 차단 주파수 | 기가헤르츠 | 31 | ||||||||
| Los 인가 해제 | Pd | 데이터 베이스 관리 프로그램 | -11.6 | |||||||
| 보라는 주장합니다 | Pa | 데이터 베이스 관리 프로그램 | -23.6 | |||||||
| 손실 이력현상 | 피드-파 | 데이터 베이스 관리 프로그램 | 2 | |||||||
제품 특징
● 두 부분으로 된 LC 수용부 광 인터페이스
● 단일 +3.3V 전원 공급기
● 핫 블러그 가능한 QSFP28 MSA 폼 팩터
● 4x25G 전기적 직렬 인터페이스
4x28G(CEI-28G-VSR)로 순응한 ●
CML 신호의 ● 교류 결합
● 송신기 : 4x25Gb/s LAN WDM DML 토사 (1295.56, 1300.05, 1304.58, 1309.14nm)를 냉각시켰습니다
● 수신기 : 4x25Gb/s 핀 로사
● 저출력 소실 (맥스 :3.5W)
디지털 진단 기능에 구축된 ●
● 운용 케이스 온도 범위 :0C 내지 70C
100GBASE-LR4로 순응한 ●
● I2C 통신은 조화시킵니다
애플리케이션
● 100GBASE-LR4
● 인피니밴드 QDR와 DDR는 상호 연결합니다
● 100G 데이터콤 연결
명령 정보
| 부품번호 | 기술 |
| OLSQXXTXL-CD10 | 디지털 진단 감시기로, QSFP28 LR4 10 킬로미터, 0~70C |
