| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLSQXXTXL-CD10 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 팔레트 당 4 PC |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 달 당 10K |
| 적합한 브랜드: | 노간주나무 | 납품업자 이름: | 오링크컴 |
|---|---|---|---|
| 자료 비율: | 103.125Gbps | 형태 인자: | QSFP28 |
| 사고 방식: | 랜 WDM | 거리: | 10 킬로미터 |
| TX 힘: | - 4.5~+4.5dBm | RX 전원: | -11.3dBm |
| 연결기: | 이중 LC | 온도: | 0~70C |
| OTU4: | 지원받습니다 | DOM: | 지원받습니다 |
| 하이 라이트: | WDM 100G QSFP28 송수신기,DOM 100G QSFP28 송수신기,DOM 100g qsfp28 |
||

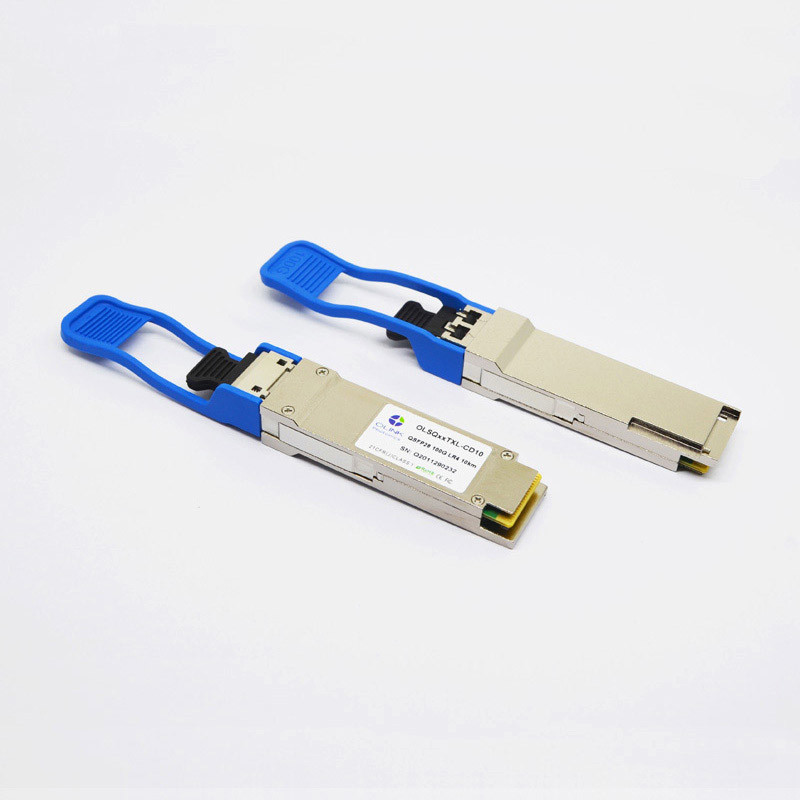

LAN WDM 100G QSFP28 송수신기 1310nm 10km DOM LC 단일 모드
Arista QSFP-100G-LR4 호환 100GBASE-LR4 QSFP28 1310nm 10km DOM LC SMF 광 트랜시버 모듈
기능 설명
이 제품은 IEEE P802.3ba 표준의 100GBASE-LR4 및 ITU-T Recommendations G.959.1/G.709 및 Supplement 39(G .sup39).모듈은 28Gb/s 전기 데이터의 4개 입력 채널을 LAN WDM 광 신호의 4개 채널로 변환한 다음 100Gb/s 광 전송을 위해 단일 채널로 다중화합니다.수신기 측에서 역으로 모듈은 100Gb/s 광 입력을 LAN WDM 광 신호의 4개 채널로 역다중화한 다음 전기 데이터의 4개 출력 채널로 변환합니다.4개의 LAN WDM 채널의 중심 파장은 IEEE 802.3ba에 정의된 LAN WDM 파장 그리드의 구성원으로서 1295.56, 1300.05, 1304.58 및 1309.14 nm입니다.고성능 냉각 LAN WDM DFB 송신기 및 고감도 PIN 수신기는 최대 10km 링크의 100기가비트 이더넷 애플리케이션에 탁월한 성능을 제공하고 IEEE802.3ba 조항 88 100GBASE-LR4 요구 사항과의 광학 인터페이스를 준수합니다.이 제품은 QSFP+ MSA(Multi-Source Agreement)에 따라 폼 팩터, 광학/전기 연결 및 디지털 진단 인터페이스로 설계되었습니다.온도, 습도 및 EMI 간섭을 포함한 가장 가혹한 외부 작동 조건을 충족하도록 설계되었습니다.
광학적 특성(상단=0~70℃, Vcc=3.14~3.47V)
| 매개변수 | 상징 | 단위 | 분 | 보통 | 최대 | 메모 | ||||
| 송신기 | ||||||||||
| 신호율, 각 레인 | Gb/s | 25.78125 ±100ppm | 1 | |||||||
| 4레인 파장 범위 | λ1 | nm | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 총 발사력 | 입을 삐죽 내밀기 | dBm | 10.5 | |||||||
| 평균 발사력, 각 레인 | 파브그 | dBm | -4.5 | 4.5 | 2,7 | |||||
| 광 변조 진폭, 각 레인(OMA) | 오마 | dBm | -1.3 | 4.5 | ||||||
| 소광율 | 어 | dB | 4 | |||||||
| 사이드 모드 억제 비율 | SMSR | dB | 30 | |||||||
|
OFF의 평균 발사 전력 레인당 송신기 |
POFF | dBm | -30 | |||||||
| 광학 반사 손실 허용 오차 | dB | 20 | ||||||||
| 송신기 반사율 | dB | –12 | ||||||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 삼 | ||||||||
| 리시버 | ||||||||||
| 레인별 수신율 | Gb/s | 25.78125 ±100ppm | 4 | |||||||
| 4레인 파장 범위 | λ1 | nm | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| 과부하 입력 광 전력 | 피맥스 | dBm | 5.5 | |||||||
|
각각의 평균 수신 전력 레인 |
핀 | dBm | -10.6 | 4.5 | 5,7 | |||||
| 레인당 수신기 감도(OMA) | 센스1 | dBm | -11.3 | |||||||
| 레인당 응력 감도(OMA) | 센스2 | dBm | -6.8 | 6 | ||||||
| 반환 손실 | RL | dB | -26 | |||||||
| 수신기 전기 3dB 상위 차단 주파수, 레인당 | GHz | 31 | ||||||||
| 로스 드-어설트 | PD | dBm | -11.6 | |||||||
| 손실 주장 | 아빠 | dBm | -23.6 | |||||||
| 손실 히스테리시스 | Pd-Pa | dBm | 2 | |||||||
제품 특징
● 이중 LC 리셉터클 광학 인터페이스
● 단일 +3.3V 전원 공급 장치
● 핫플러그 가능 QSFP28 MSA 폼 팩터
● 4x25G 전기 직렬 인터페이스
● 4x28G(CEI-28G-VSR) 준수
● CML 신호의 AC 커플링
● 송신기: 냉각식 4x25Gb/s LAN WDM DML TOSA(1295.56, 1300.05, 1304.58, 1309.14nm)
● 수신기: 4x25Gb/s PIN ROSA
● 낮은 소비전력(최대:3.5W)
● 디지털 진단 기능 내장
● 작동 케이스 온도 범위: 0℃ ~ 70℃
● 100GBASE-LR4 준수
● I2C 통신 인터페이스
애플리케이션
● 100GBASE-LR4
● Infiniband QDR 및 DDR 상호 연결
● 100G 데이터콤 연결
주문 정보
| 부품 번호 | 기술 |
| 올스큐XXXL-CD10 | 100Gbps QSFP28 LR4 10km, 0~70℃, DOM 포함 |
