| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL, ISO9001, ISO14001 |
| 모델 번호: | OLSQ85TXM-CDS1 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 팔레트 당 4 PC |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 달 당 10K |
| 적합한 브랜드: | 노간주나무 | 납품업자 이름: | 오링크컴 |
|---|---|---|---|
| 자료 비율: | 103.1 Gbps | 형태 인자: | QSFP28 |
| 사고 방식: | 850nm | 거리: | 100m |
| 연결기: | 12F MPO / MTP | 원천: | VCSEL+PIN |
| TX 힘: | - 8.4~2.4dBm | RX 전원: | <-10> |
| 작동 온도: | 0~70C | DOM: | 지원받습니다 |
| 하이 라이트: | 100GBASE-SR4,MPO 100G QSFP28 송수신기,MTP 100G QSFP28 송수신기 |
||

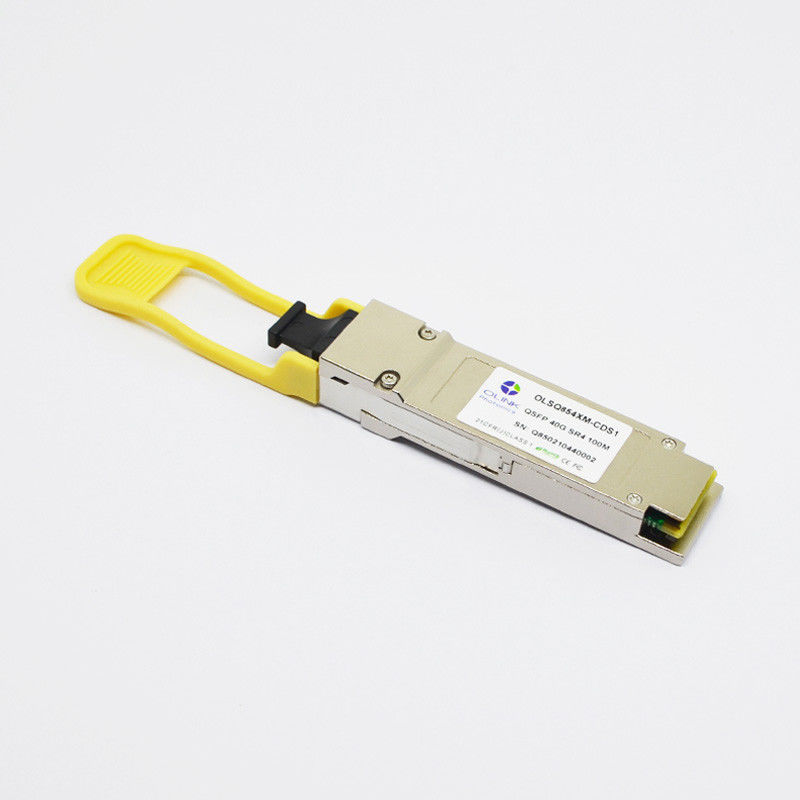

100GBASE-SR4 100G QSFP28 송수신기 850nm 100m DOM MTP MPO MMF
JNP-QSFP-100G-SR4 쥬니퍼 적합한 100GBASE-SR4 QSFP28 850nm 100m DOM MTP / MPO MMF 광 송수신기 모듈
제품 설명
오링크컴의 OLSQ85TXM-CDS1은 100 또는 40 기가비트 이더넷, 인피니밴드 FDR / EDR 애플리케이션을 위해 4채널, 끼워 넣을 수 있는, 평행한, 광학 섬유 QSFP+ SR4입니다. 이 송수신기는 쇼트-레인지 다중 차선 데이터 통신과 연결 적용을 위한 높은 성능 모듈입니다. 그것은 100 그비피스로 각각 방향으로 4번 데이터 레인을 통합합니다 대역폭. 각각 레인은 OM3 섬유를 사용하는 25Gbps 최고 70까지 Ｍ 또는 OM4 섬유를 사용하는 100 Ｍ에 작동할 수 있습니다. 이러한 모듈은 850nm의 공칭 파장을 사용하여 멀티 모드 광섬유 시스템에 걸쳐 작동하도록 설계됩니다. 전기 인터페이스는 38 콘택 에지 형 커넥터를 사용합니다. 광 인터페이스는 12 섬유 MTP (MPO) 연결기를 사용합니다. 이 모듈은 회로로 입증한 기가라이트 기술과 믿을 만한 장수와 고성능과 일관된 서비스를 제공하기 위한 VCSEL 기술을 장려합니다
광학적 특성 (Top=0~70C, Vcc=3.14~3.47V)
| 매개 변수 | 기호 | 유닛 | 민 | Typ | 맥스 | 기록 | ||||
| 송신기 | ||||||||||
| 신호 전송률, 각각 레인 | 드르프들 | Gb / Ｓ | 25.78125 ±100 ppm | 1 | ||||||
| 센터 웨이브렁디 | λ | 별거 안 해 | 830 | 850 | 860 | |||||
| RMS 스펙트럼 폭 | 별거 안 해 | 0.6 | ||||||||
| 평균 발진 파워, 각각 레인 | 파브그 | 데이터 베이스 관리 프로그램 | -8.4 | 2.4 | ||||||
| 광변조 크기, 각각 레인 (OMA) | OMA | 데이터 베이스 관리 프로그램 | -6.4 | 3 | ||||||
| 소광비 | ER | dB | 3 | |||||||
|
평균 발진 파워의 떨어져서 레인마다, 송신기 |
린 | 데이터 베이스 관리 프로그램 | -30 | |||||||
| 둘러쌓인 흐름 | FLX | 데이터 베이스 관리 프로그램 |
19 um에 있는 >86% <30> |
|||||||
| 광 궤환 손실 허용한도 | dB | 12 | ||||||||
| 송신기 아이 마스크 {X1, X2, X3, Y1, Y2, Y3} | {0.3,0.38,0.45,0.35,0.41,0.5} | 2 | ||||||||
| 수신기 | ||||||||||
| 각각 레인에 대한 비율을 받으세요 | 드르프들 | Gb / Ｓ | 25.78125 ±100 ppm | 3 | ||||||
| 네가지 레인 파장 범위 | λ | 별거 안 해 | 840 | 860 | ||||||
| 과부담 입력광 전력 | 피맥스 | 데이터 베이스 관리 프로그램 | 3.4 | |||||||
|
평균은 각각에 대한 전원을 받습니다 레인 |
핀 | 데이터 베이스 관리 프로그램 | -10.3 | 2.4 | 4 | |||||
| 레인 당 수신기 감도 (OMA) | 피센스 | 데이터 베이스 관리 프로그램 | -5.2 | |||||||
| 수신기 반사도 | 르프들 | dB | -12 | |||||||
| 수신기 눈 마스크데피니션 {X1, X2, X3, Y1, Y2,Y3} | {0.28,0.5,0.5,0.33,0.33,0.4} | 5 | ||||||||
| Los 인가 해제 | Pd | 데이터 베이스 관리 프로그램 | -13 | |||||||
| 보라는 주장합니다 | Pa | 데이터 베이스 관리 프로그램 | -30 | |||||||
| 손실 이력현상 | 피드-파 | 데이터 베이스 관리 프로그램 | 0.5 | |||||||
제품 특징
● MTP/MP0 광 커넥터
● 단일 +3.3V 전원 공급기
● 핫 블러그 가능한 QSFP28 MSA 폼 팩터
● 최고 100m까지 OM4 MMF는 능가합니다
● 4x28G 전기적 직렬 인터페이스 (CEI-28G-VSR)
CML 신호의 ● 교류 결합
● 저출력 소실 (맥스 :3.5W)
디지털 진단 기능에 구축된 ●
● 운용 케이스 온도 범위 :0C 내지 70C
100GBASE-SR4로 순응한 ●
● I2C 통신은 조화시킵니다
애플리케이션
● 100GBASE-SR4
● 인피니밴드 QDR / DDR / SDR
● 100G 데이터콤 연결
명령 정보
| 부품번호 | 기술 |
| OLSQ85TXM-CDS1 | 0~70C DOM인 QSFP28 SR4 100m OM4 |
