| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| 모델 번호: | OLSP551XL-CD40 |
| 최소 주문 수량: | 1 PC |
| 가격: | negotiable |
| 포장 세부 사항: | 10pcs/ 호일 백, 개별 패키지 |
| 배달 시간: | 3-6 작업 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 80-120k |
| 제품: | 10G SFP+ ER | 한계: | 10Gbps |
|---|---|---|---|
| 타입: | SFP+ | 사고 방식: | 1550nm |
| 거리: | 40km | 적합합니다: | 에지코레 |
| TX 힘: | -2 ~ 3 데이터 베이스 관리 프로그램 | 수신기 감도: | < -16="" dBm=""> |
| 기능 선택권: | DOM | 작동 온도: | 0-70' Ｃ |

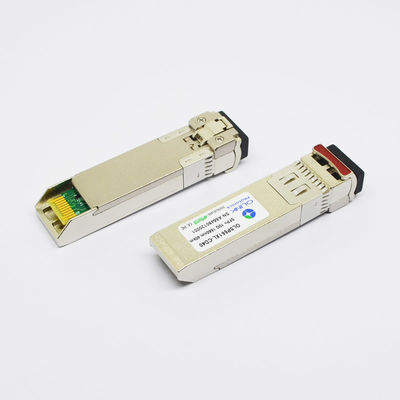

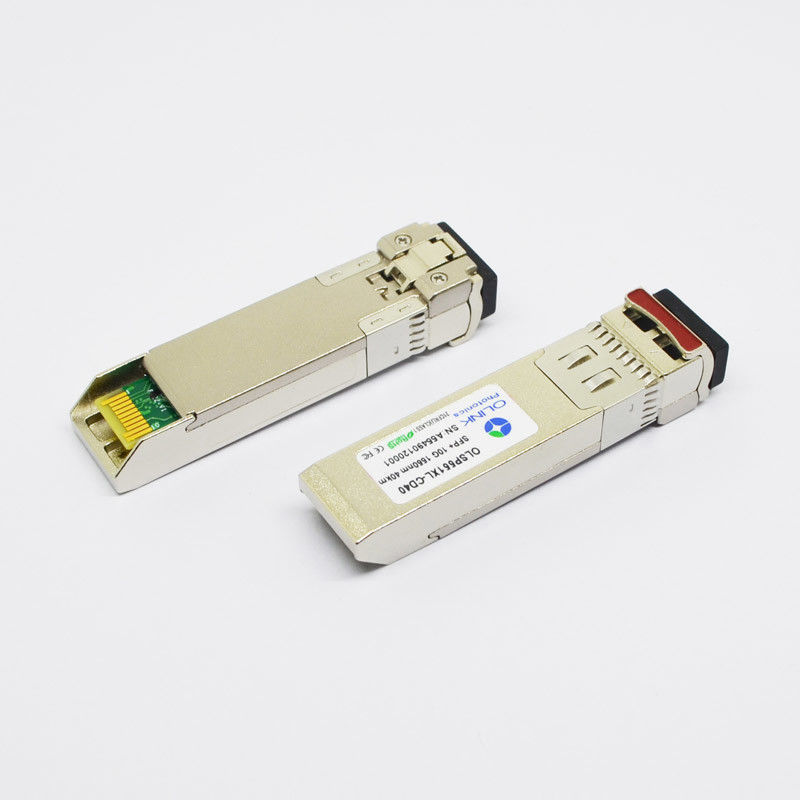

에지코레 ET5402-ER 적합하 10GBASE ER SFP+ 1550nm 40 킬로미터 송수신기
OLSP551XL-CD40은 에지코레 10G 네트워크 장비에 대한 용도로 설계된 제 3자 송수신기입니다. 단일모드 섬유 케이블 위에서 최고 40까지 킬로미터에게 10-기가비트 연결성을 제공하면서, 이 SFP+ 모듈은 10.3125Gbps (10GBASE ER)의 데이타율을 지원합니다. 이 SFP+ 모듈은 프로그램을 짜고 그것이 에지코레 10G 이서네트 스위치와 라우터와 네트워크 카드와 함께 일한다는 것을 보증하기 위해, 공장에 시험됩니다.
특징
● LC 광섬유 접속구의 형태
● 100% 보증된 호환성
● 부품번호와 독특한 제품 연속물화
●는 어떠한 네트워크 통신 갈등도 제거하고, 쉬운 식별을 제공합니다
●는 완전히 그들이 모든 MSA 순응하는 플랫폼에서 일할 수 있게 하는 멀티-소우르싱 협정 (MSA)에 따릅니다
전기 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VINPP | 120 | 1200 | 음피피 | 1 | |
| 불 가능 전압을 전하세요 | VD | VCC-0.8 | 프크크 | Ｖ | ||
| 실행 전압을 전하세요 | VEN | 0 | 0.8 | |||
| 입력 차분 임피던스 | 린 | 100 | Ω | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 350 | 700 | 음피피 | 2 | |
| 출력 상승 시간과 하락 시간 | Tr, 트프 | 28 | Ps | 3 | ||
| LOS는 주장했습니다 | vlos_f | VCC-0.8 | 프크크 | Ｖ | 4 | |
| LOS는 디어서팅했습니다 | vlos_n | 0 | 0.8 | Ｖ | 4 | |
기록 :
1. TX 데이터 입력핀에 직접적으로 연결되었습니다. 핀에서 레이저 구동기 집적회로로 교류 결합.
2. 100Ω 차이 종결 안으로.
3. 20 - 80%. 3. 20 - 80%. 모듈 순응성 시험 보드와 OMA 시험 패턴으로 측정됩니다. 4시 1분의 것 사용과 PRBS 9의 4시의 순서는 받아 들일 수 있는 대안입니다.
4. LOS는 개방 컬렉터 출력입니다. 4.7kΩ - 호스트 보드 위의 10kΩ으로 끌어 올려져야 합니다. 정상 작동은 논리 0입니다 ; 신호 손실은 논리 1입니다.
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 1530 | 1570 | 별거 안 해 | ||
| 길. 출력 전원 (인에이블드) | PAVE | -2 | 4 | 데이터 베이스 관리 프로그램 | 1 | |
| 사이드 모드 억압비 | SMSR | 30 | dB | |||
| 소광비 | ER | 4 | dB | |||
| RMS 스펙트럼 폭 | Δλ | 1 | 별거 안 해 | |||
| 분산 페널티 | TDP | 4 | dB | |||
| 상대 강도 잡음 | 린 | -128 | dB/Hz | |||
| 출력 광학 눈 | IEEE 0802.3ae로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | 1260 | 1600 | 별거 안 해 | |||
| 수신기 감도 @10.3G | -16 | 데이터 베이스 관리 프로그램 | 2 | |||
| 경로 처벌 | PP | 2 | dB | |||
| 과부담 | PAVE | +0.5 | 데이터 베이스 관리 프로그램 | |||
| LOS는 주장합니다 | Pa | -30 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -18 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1. 가장 나쁜 ER=5dB로 측정됩니다
2. PRBS 231 - 1<10>과 BER-12
FAQ :
Q1 : 보증은 어떻게 됩니까 ?
자사 제품의 모두는 3년 보증입니다 (1년 이내에 복귀와 변경 서비스가 2년 이내에 갑니다)
Q2 : 당신은 최소 명령량을 가지고 있습니까?
더 이상 없어요. MOQ.
