| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSP551XL-CD40 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 적합성: | 주문 제작됩니다 | 자료 비율: | 11.3Gb/s 비트율 |
|---|---|---|---|
| 형태 인자: | SFP+ | DDM/DOM: | 지원받습니다 |
| 사고 방식: | 1310nm | 거리: | 40km |
| 연결기: | LC 쌍신회로 | 섬유형: | SMF |
| 온도: | 0~70 'Ｃ | 보증: | 3년 |
| 하이 라이트: | SMF SFP+ 광 전송부,1310nm SFP+ 광학 모듈,40 킬로미터 SFP+ 광학 모듈 |
||

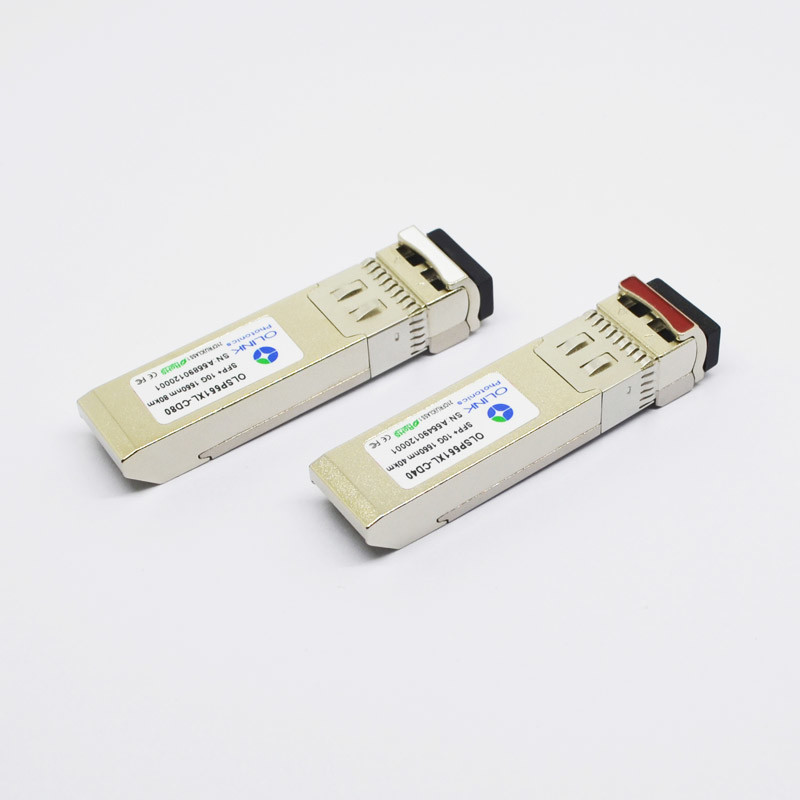

LC 이중 SMF 10G SFP+ 광 트랜시버 1310nm 40km SFP+ 광 모듈
주문을 받아서 만들어진 10G-ER SFP+ 1550nm 40km DOM LC SMF 광 트랜시버 모듈
제품 설명
이 맞춤형 광 트랜시버 모듈 향상된 소형 폼 팩터 플러그형 SFP+ 트랜시버는 G.652 싱글모드 파이버를 통해 최대 40km까지 10기가비트 이더넷 링크에서 사용하도록 설계되었습니다.SFF-8431, SFF-8432 및 IEEE 802.3ae 10GBASE-ER/EW를 준수합니다.트랜시버 설계는 통신 및 데이터 통신을 위한 최상의 솔루션을 고객에게 제공하기 위해 고성능 및 비용 효율성에 최적화되어 있습니다.
절대 최대 등급
| 매개변수 | 상징 | 최소 | 최대 | 단위 | 노트 |
| 전원 전압 | Vcc | -0.5 | 4.0 | V | |
| 보관 온도 | TS | -40 | 85 | °C | |
| 상대 습도 | 상대습도 | 0 | 85 | % | |
| RX 손상 임계값 | 수신 손상 | 5 | dBm |
노트 : 최대 절대 정격을 초과하는 스트레스는 트랜시버에 영구적인 손상을 일으킬 수 있습니다.
일반적인 작동 특성
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 데이터 속도 | 박사 | 9.953 | 10.3125 | 11.3 | Gb/s | |
| 전원 전압 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 공급 전류 | ICC5 | 400 | 엄마 | |||
| 작동 케이스 온도. | Tc | 0 | 70 | °C | ||
| TI | -40 | 85 |
전기적 특성 (티OP(C) = 0 ~ 70 ℃, 티OP(나) =-40 ...에 85 ℃,V참조 = 3.13 ~ 3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 차동 데이터 입력 스윙 | 빈프 | 120 | 850 | mVpp | 1 | |
| 비활성화 전압 전송 | VD | VCC-0.8 | Vcc | V | ||
| 전송 가능 전압 | 벤 | 0 | 0.8 | |||
| 입력 차동 임피던스 | 린 | 100 | Ω | |||
| 리시버 | ||||||
| 차동 데이터 출력 스윙 | 투표, pp | 300 | 850 | mVpp | 2 | |
| 출력 상승 시간 및 하강 시간 | Tr, Tf | 28 | 추신 | 삼 | ||
| LOS 주장 | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| LOS 주장 취소됨 | VLOS_N | 0 | 0.8 | V | 4 | |
노트 :
1. TX 데이터 입력 핀에 직접 연결됩니다.핀에서 레이저 드라이버 IC로의 AC 커플링.
2. 100Ω 차동 종단으로.
3. 20~80%.모듈 적합성 테스트 보드 및 OMA 테스트 패턴으로 측정했습니다.PRBS 9에서 4개의 1과 4개의 0을 사용하는 것은 허용되는 대안입니다.
4. LOS는 오픈 컬렉터 출력입니다.호스트 보드에서 4.7kΩ – 10kΩ으로 풀업되어야 합니다.정상 작동은 논리 0입니다.신호 손실은 논리 1입니다.
애플리케이션
● 10.3125Gbps에서 10GBASE-ER/EW
● OTN G.709 OTU1e/2/2e
● 4x, 8x 및 10x 10G 파이버 채널
● 기타 광 링크
