| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| 모델 번호: | OLSP551XL-CD40 |
| 최소 주문 수량: | 1 PC |
| 가격: | negotiable |
| 포장 세부 사항: | 10pcs/ 호일 백, 개별 패키지 |
| 배달 시간: | 3-6 작업 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 80-120k |
| 상품 이름: | 10GBASE-ER/OC-192 SFP+ 송수신기 | 자료 비율: | 10Gbps |
|---|---|---|---|
| 형태 인자: | SFP+ | 사고 방식: | 1550nm |
| 거리: | 40km | 적합성: | 노간주나무 |
| TX 힘: | -2 ~ 3 데이터 베이스 관리 프로그램 | 수신기 감도: | < -16="" dBm=""> |
| 기능 선택권: | DOM | 작동 온도: | 0-70' Ｃ |
| 하이 라이트: | 1550nm 10G SFP+ 단위,40km 10G SFP+ 단위,1550nm 10gbe sfp+ |
||

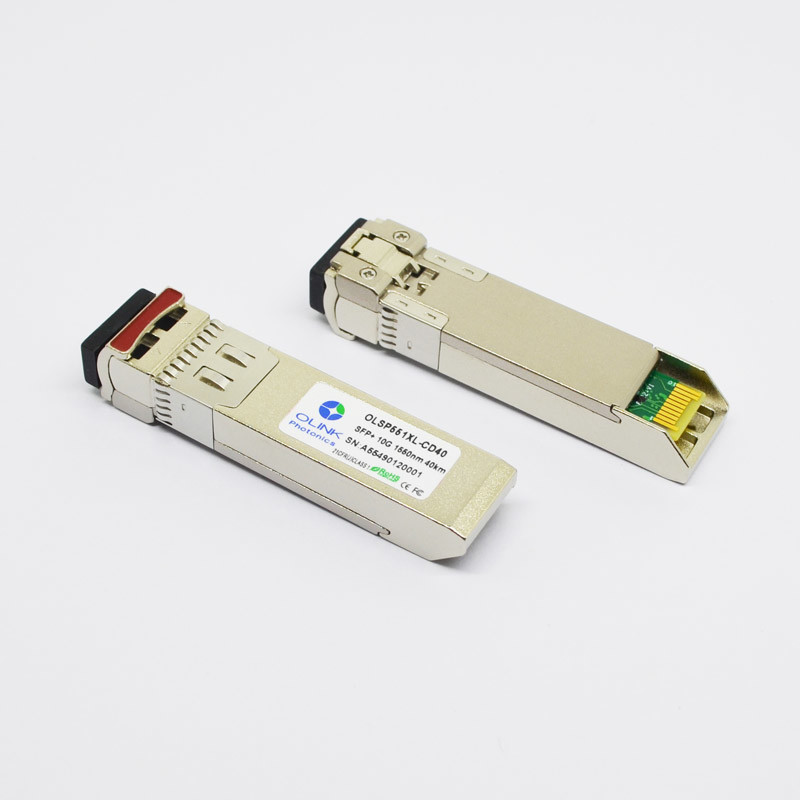

10GBASE-ER/OC-192 40km 1550nm 10G SFP+ 모듈 주니퍼 호환
10GBASE-ER/OC-192 SFP+ 트랜시버 10Gb/s 40km, 1550nm Juniper 호환
• 이중 LC 광섬유 커넥터
• IEEE 802.3ae 10GBASE-ER/EW
• SDH STM-64 ITU-T G.959.1 S-64.2b
• 전체 디지털 광학 모니터링
• 낮은 EMI를 위한 금속 인클로저
• SFP+ Electrical MSA SFF8431 준수
• SFP+ 기계식 MSA SFF-8432 준수
• 레이저 클래스 1 IEC/CDRH 준수
전기적 특성 (티OP(C) = 0 ~ 70 ℃, 티OP(나) =-40 ...에 85 ℃,V참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 차동 데이터 입력 스윙 | 빈프 | 120 | 1200 | mVpp | 1 | |
| 비활성화 전압 전송 | VD | VCC-0.8 | Vcc | V | ||
| 전송 가능 전압 | 벤 | 0 | 0.8 | |||
| 입력 차동 임피던스 | 린 | 100 | Ω | |||
| 리시버 | ||||||
| 차동 데이터 출력 스윙 | 투표, pp | 350 | 700 | mVpp | 2 | |
| 출력 상승 시간 및 하강 시간 | Tr, Tf | 28 | 추신 | 삼 | ||
| LOS 주장 | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| LOS 주장 취소됨 | VLOS_N | 0 | 0.8 | V | 4 | |
노트 :
1. TX 데이터 입력 핀에 직접 연결됩니다.핀에서 레이저 드라이버 IC로의 AC 커플링.
2. 100Ω 차동 종단으로.
3. 20~80%.모듈 적합성 테스트 보드 및 OMA 테스트 패턴으로 측정했습니다.PRBS 9에서 4개의 1과 4개의 0을 사용하는 것은 허용되는 대안입니다.
4. LOS는 오픈 컬렉터 출력입니다.호스트 보드에서 4.7kΩ – 10kΩ으로 풀업되어야 합니다.정상 작동은 논리 0입니다.신호 손실은 논리 1입니다.
영형광학적 특성 (티OP(C) = 0 ~ 70 ℃, 티OP(나) =-40 ...에 85 ℃,V참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 작동 파장 | λ | 1530 | 1570 | nm | ||
| 평균 출력 전력(활성화됨) | 포장길 | -2 | 4 | dBm | 1 | |
| 사이드 모드 억제 비율 | SMSR | 30 | dB | |||
| 소광율 | 어 | 4 | dB | |||
| RMS 스펙트럼 폭 | Δλ | 1 | nm | |||
| 분산 패널티 | TDP | 4 | dB | |||
| 상대 강도 노이즈 | 린 | -128 | dB/Hz | |||
| 출력 광학 눈 | IEEE 0802.3ae 준수 | |||||
| 리시버 | ||||||
| 작동 파장 | 1260 | 1600 | nm | |||
| 수신기 감도 @10.3G | -16 | dBm | 2 | |||
| 패스 페널티 | PP | 2 | dB | |||
| 초과 적재 | 포장길 | +0.5 | dBm | |||
| 로스 주장 | 아빠 | -30 | dBm | |||
| LOS 주장 취소 | PD | -18 | dBm | |||
| 로스 히스테리시스 | Pd-Pa | 0.5 | dB | |||
메모:
1. 최악의 ER=5dB로 측정
2. PRBS 231 – 1 및 BER<10-12.
디지털 진단 사양
OLSP551XL-C(I)D40 트랜시버는 내부 또는 외부 교정 디지털 진단이 필요한 호스트 시스템에서 사용할 수 있습니다.
| 매개변수 | 상징 | 단위 | 최소 | 최대 | 정확성 | 노트 |
| 트랜시버 온도 | DTemp-E | ºC | -45 | +90 | ±5ºC | 1,2 |
| 트랜시버 공급 전압 | D전압 | V | 2.8 | 4.0 | ±3% | |
| 송신기 바이어스 전류 | DBias | 엄마 | 0 | 80 | ±10% | 삼 |
| 송신기 출력 전력 | DTx-파워 | dBm | -삼 | +5 | ±2dB | |
| 수신기 평균 입력 전력 | DRx-파워 | dBm | -17 | 0 | ±2dB |
메모:
1. 작동 온도=0~70ºC일 때 범위는 최소=-5, 최대=+75입니다.
2. 내부 측정
3. Tx 바이어스 전류의 정확도는 레이저 드라이버에서 레이저로 가는 실제 전류의 10%입니다.
제품 설명
Olinkcom의 OLSP551XL-CD40은 주니퍼 호환 듀플렉스 10GBASE-ER/EW 이더넷 10G 이더넷 / 8G FC SFP+ 트랜시버로 최대 10Gbps의 신호 속도와 최대 40km의 장거리 광통신을 위해 설계되었습니다.모두올린컴의SFP+는 ROHS를 준수하며 SFF-8472에 따라 실시간 진단 모니터링을 허용하고 LC 인터페이스가 있는 이중 트랜시버에 대한 MSA(다중 소스 계약) 표준을 충족하도록 설계되었습니다.
ㅏ신청
• 10기가비트 이더넷
• 파이버 채널 8x
• 파이버 채널 4x
• 10GBASE-ER @ 10.31Gbps
• EX2300-24T
• EX2300-24P
• EX3300 이더넷 스위치-EX3300-24T
• EX3300 이더넷 스위치-EX3300-48T
• EX3300 이더넷 스위치-EX3300-48T-BF
• EX3300 이더넷 스위치-EX3300-24P
• EX3300 이더넷 스위치-EX3300-48P
• EX3300 이더넷 스위치-EX3300-24T-DC
• EX3400-24T
• EX3400-24P
• EX3400-24T-DC
• EX3400-48T
• EX3400-48T-AFI
• EX3400-48P
• EX4200-24T
• EX4200-24P
• EX4200-24PX
• EX4200-48T
• EX4200-48P
• EX4200-48PX
• EX4200-24F
• EX4200-24T-DC
• EX4200-48T-DC
• EX4200-24F-DC
• EX4300-24T
• EX4300-24P
• EX4300-48T
• EX4300-48P
