| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| 모델 번호: | OLSP311XL-CD10 |
| 최소 주문 수량: | 1 PC |
| 가격: | negotiable |
| 포장 세부 사항: | 10pcs/ 호일 백 |
| 배달 시간: | 3-6 작업 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 80-120k |
| 상품 이름: | 10G SFP+ 1310nm 10 킬로미터 | 자료 비율: | 10-기가비트 |
|---|---|---|---|
| 형태 인자: | SFP+ | 사고 방식: | 1310nm |
| 거리: | 10 킬로미터 | 적합성: | Cisco |
| TX 힘: | -6 ~ 0 데이터 베이스 관리 프로그램 | 수신기 감도: | < -14=""> |
| 기능 선택권: | DOM | 작동 온도: | 0-70' Ｃ, -40-85' Ｃ |

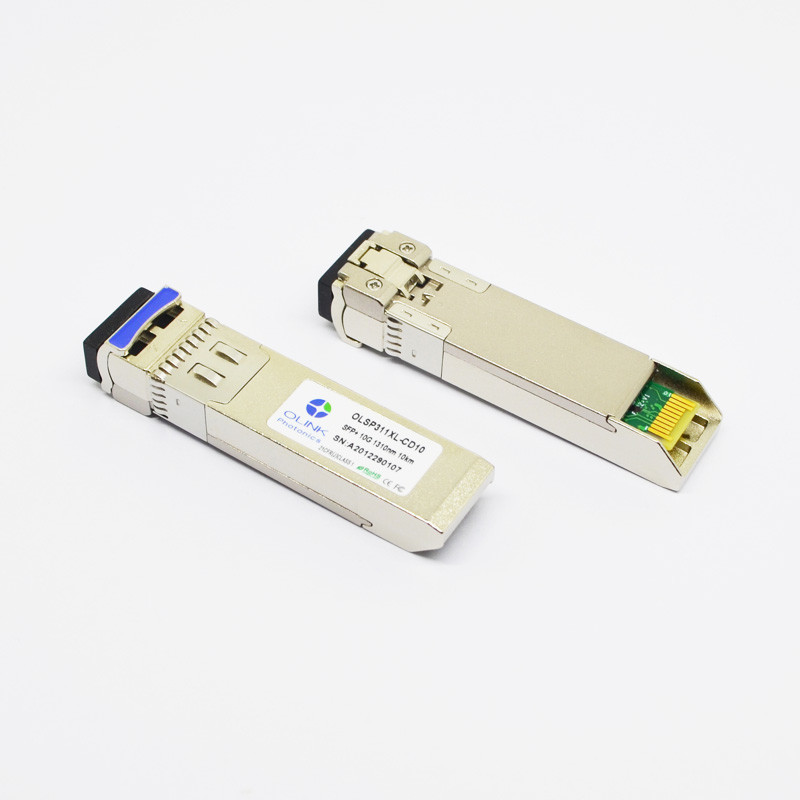

시스코 SFP-10G-LR 적합하 SFP+ 송수신기 (SMF, 1310nm, 10 킬로미터, DOM, LC)
전기 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VINPP | 180 | 700 | 음피피 | 1 | |
| 불 가능 전압을 전하세요 | VD | VCC-0.8 | 프크크 | Ｖ | ||
| 실행 전압을 전하세요 | VEN | V자형입니다 | Vee+0.8 | |||
| 입력 차분 임피던스 | 린 | 100 | Ω | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 300 | 850 | 음피피 | 2 | |
| 출력 상승 시간과 하락 시간 | Tr, 트프 | 28 | Ps | 3 | ||
| LOS는 주장했습니다 | vlos_f | VCC-0.8 | 프크크 | Ｖ | 4 | |
| LOS는 디어서팅했습니다 | vlos_n | V자형입니다 | Vee+0.8 | Ｖ | 4 | |
기록 :
1. TX 데이터 입력핀에 직접적으로 연결되었습니다. 핀에서 레이저 구동기 집적회로로 교류 결합.
2. 100Ω 차이 종결 안으로.
3. 20 - 80%. 3. 20 - 80%. 모듈 순응성 시험 보드와 OMA 시험 패턴으로 측정됩니다. 4시 1분의 것 사용과 PRBS 9의 4시의 순서는 받아 들일 수 있는 대안입니다.
4. LOS는 개방 컬렉터 출력입니다. 4.7kΩ - 호스트 보드 위의 10kΩ으로 끌어 올려져야 합니다. 정상 작동은 논리 0입니다 ; 신호 손실은 논리 1입니다.
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 1260 | 1310 | 1355 | 별거 안 해 | |
| 길. 출력 전원 (인에이블드) | PAVE | -6 | 0 | 데이터 베이스 관리 프로그램 | 1 | |
| 사이드 모드 억압비 | SMSR | 30 | dB | |||
| 소광비 | ER | 4 | 4.5 | dB | ||
| RMS 스펙트럼 폭 | Δλ | 1 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 50 | 추신 | |||
| 분산 페널티 | TDP | 3.2 | dB | |||
| 상대 강도 잡음 | 린 | -128 | dB/Hz | |||
| 출력 광학 눈 | IEEE 0802.3ae로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | 1270 | 1600 | 별거 안 해 | |||
| 수신기 감도 | PSEN2 | -14.4 | 데이터 베이스 관리 프로그램 | 2 | ||
| 과부담 | PAVE | 0.5 | 데이터 베이스 관리 프로그램 | |||
| LOS는 주장합니다 | Pa | -30 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -18 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1. 평균 마력 수치들은 IEEE 802.3ae마다, 단지 정보를 제공합니다.
2. 계속하여 BER 1E-12 이하 측정됩니다. 방법 패턴은 최악 ER=4.5@ 10.3125Gb/s로 PRBS 231-1입니다.
제품 설명
오링크컴의 OLSP311XL-CD10은 단일모드 섬유 (SMF) 1310nm으로 데이터 통신을 위한 10Gb/s 일련 광 인터페이스를 위해 설계됩니다. 송수신기는 11.1Gb/s에 1.25 Gb / Ｓ를 지원할 수 있습니다. 그것은 고성능을 최적화하도록 설계되고 데이터콤에 고객들의 해결책을 위해 비싼 효과적입니다.
애플리케이션
10.3125G에 있는 ● 10G 토대 스텔라디안 / SW
● 10G 광섬유 채널
● 다른 광링크
● 10G 이더넷
오우 시스코 2360-48TD-S
오우 시스코 3100 WS-CBS3110X-S-I
오우 시스코 3100 WS-CBS3120X-S
오우 시스코 3100 WS-CBS3130X-S
오우 시스코 4500 WS-X4013+10GE
오우 시스코 4500 WS-X4516-10GE
오우 시스코 4500 WS-X45-SUP6-E
오우 시스코 4500 WS-X45-SUP6L-E
오우 시스코 4500 WS-X45-SUP7-E
오우 시스코 4500 WS-X45-SUP7L-E
오우 시스코 4500 WS-X45-SUP8-E
오우 시스코 4500 WS-X45-SUP8L-E
오우 시스코 4500 WS-X4606-X2-E
오우 시스코 4500 WS-X4712-SFP+E
오우 시스코 4900 ME-4924-10GE
오우 시스코 4900 WS-C4928-10GE
오우 시스코 4900 WS-C4948-10GE
오우 시스코 4900 WS-C4948E
오우 시스코 Nexus 7000 N7K-F248XP-25E
오우 시스코 Nexus 7000 N7K-M108X2-12L
오우 시스코 Nexus 7000 N7K-M132XP-12
오우 시스코 Nexus 7000 N7K-M132XP-12L
오우 시스코 Nexus 7000 N7K-M224XP-23L
오우 시스코 Nexus 9000 N9K-C92160YC-X
오우 시스코 Nexus 9000 N9K-C9372PX
오우 시스코 Nexus 9000 N9K-C9372PX
오우 시스코 Nexus 9000 N9K-C9372PX-E
오우 시스코 Nexus 9000 N9K-C9372PX-E
오우 시스코 Nexus 9000 N9K-C9396PX
오우 시스코 Nexus 9000 N9K-C9396PX
오우 시스코 Nexus 9000 N9K-X9464PX
오우 시스코 Nexus 9000 N9K-X9564PX
오우 시스코 UCSB-5108-AC2
오우 시스코 UCS-FI-6248UP
오우 시스코 UCS-FI-6296UP
오우 시스코 UCS-FI-6324UP
