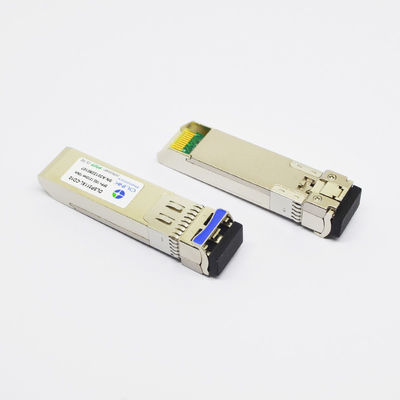

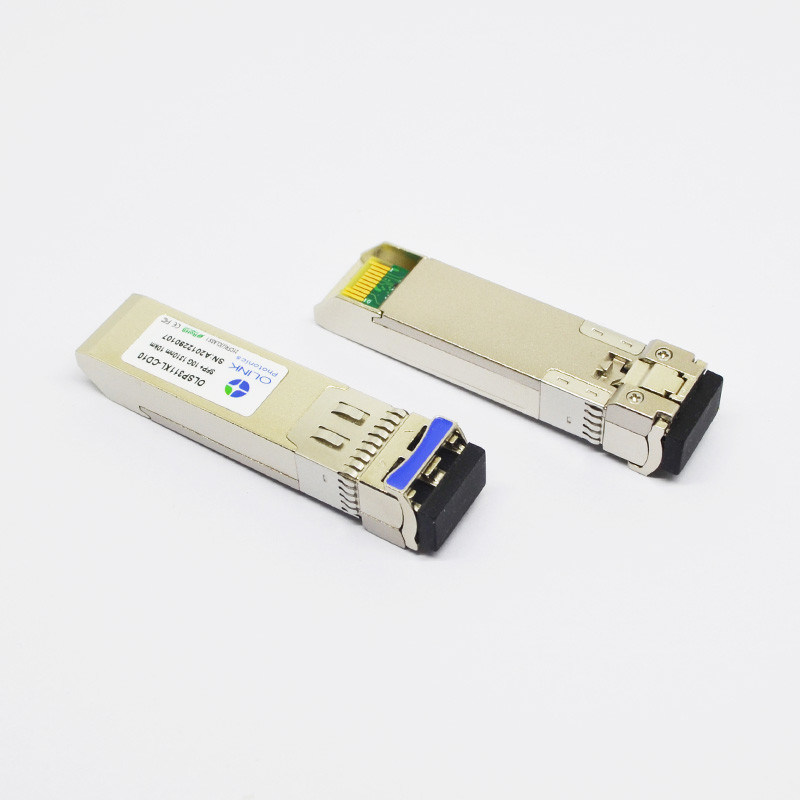

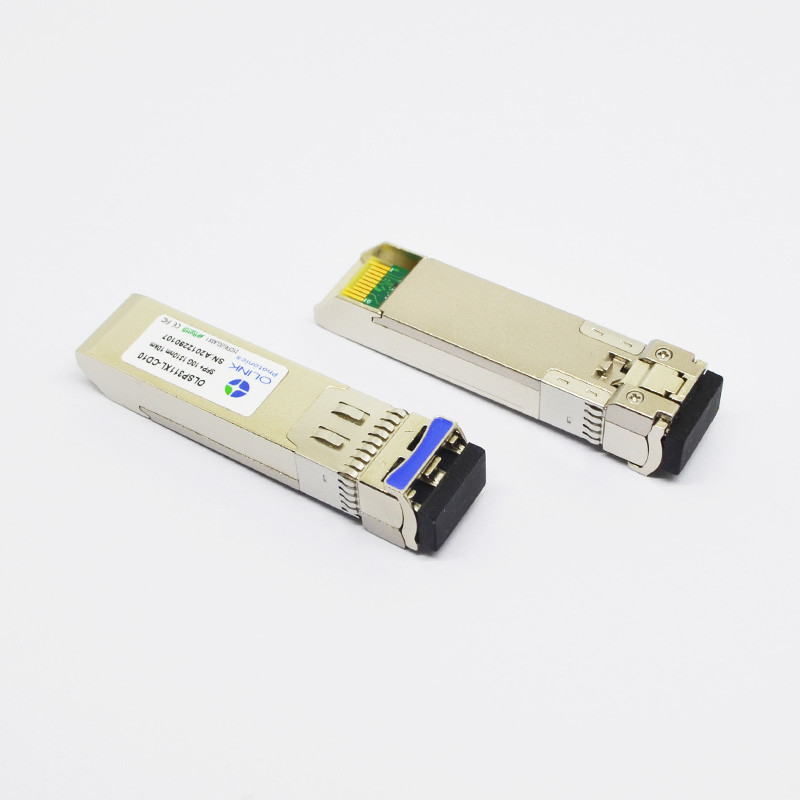

ODM 1310nm 10 킬로미터 10G SFP+ 광 전송부 두 부분으로 된 LC 연결기

ODM 1310nm 10 킬로미터 10G SFP+ 광 전송부 두 부분으로 된 LC 연결기

화웨이 적합하 10GBase LR SFP+ 송수신기 (SMF, 1310nm, 10 킬로미터, DOM, LC)

제품 특징
11.3Gb/s 비트율에 달하는 ● 지지

적합한 ● 100% HP

● SFP+ 송수신기 모듈

● 단일 모드 섬유 (SMF)

● 최고 10까지 킬로미터는 도달합니다

● 1310nm 사고 방식

● 두 부분으로 된 LC 연결기

● 디지털 진단 (DDM)

전기 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)

기록 :

1. TX 데이터 입력핀에 직접적으로 연결되었습니다. 핀에서 레이저 구동기 집적회로로 교류 결합.

2. 100Ω 차이 종결 안으로.

3. 20 - 80%. 3. 20 - 80%. 모듈 순응성 시험 보드와 OMA 시험 패턴으로 측정됩니다. 4시 1분의 것 사용과 PRBS 9의 4시의 순서는 받아 들일 수 있는 대안입니다.

4. LOS는 개방 컬렉터 출력입니다. 4.7kΩ - 호스트 보드 위의 10kΩ으로 끌어 올려져야 합니다. 정상 작동은 논리 0입니다 ; 신호 손실은 논리 1입니다.

광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)

기록 :

1. 평균 마력 수치들은 IEEE 802.3ae마다, 단지 정보를 제공합니다.

2. 계속하여 BER 1E-12 이하 측정됩니다. 방법 패턴은 최악 ER=4.5@ 10.3125Gb/s로 PRBS 231-1입니다.

제품 설명

오링크컴의 OLSP311XL-CD10은 최고 10까지 킬로미터의 범위와 단일모드 섬유 케이블 상에서 10 기가비트 연결성을 전달합니다.

그것은 당신의 네트워크 장비 위의 항구를 추가하거나 대체하거나 업그레이드하기 위한 신뢰할 수 있고 비용 효율적 방식을 제공합니다.


애플리케이션
● 10G 기본적 LR
● 10G 광섬유 채널
● 10G 이더넷

호환성

오링크컴의 화웨이 적합하 10GBASE LR SFP+ 송수신기는 아래의 화웨이 네트워크 장비와 함께 일할 수 있습니다.
