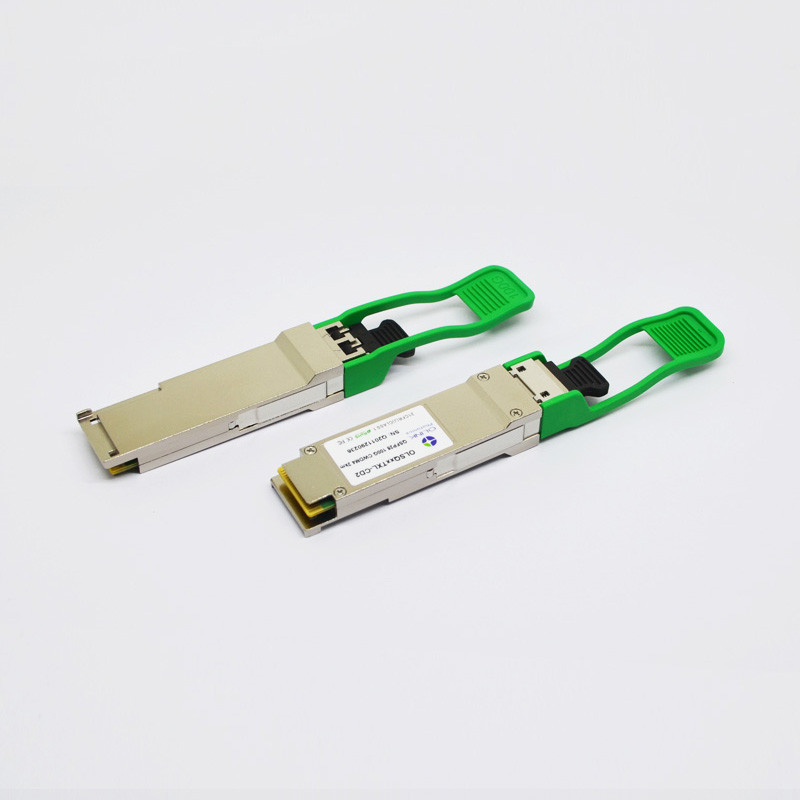

CWDM4 100G QSFP28 송수신기 2 킬로미터 다중 모드 섬유 이중 통신 LC

CWDM4 100G QSFP28 송수신기 2km 다중 모드 섬유 쌍신회로 LC

Juniper 호환 QSFP28 100GBASE CWDM4 2km LC MMF 광 트랜시버 모듈 DOM

제품 특징

● 이중 LC 리셉터클 광학 인터페이스

● 단일 +3.3V 전원 공급 장치

● 핫플러그 가능 QSFP28 MSA 폼 팩터

● 4x25G 전기 직렬 인터페이스

● CML 신호의 AC 커플링

● 송신기: 냉각식 4x25Gb/s CWDM TOSA(1271,1291,1311,1331nm)

● 수신기: 4x25Gb/s PIN ROSA

● 낮은 소비전력(최대:3.5W)

● 디지털 진단 기능 내장

● 작동 케이스 온도 범위: 0℃ ~ 70℃

● 100GBASE 준수

● I2C 통신 인터페이스

애플리케이션

● 100GBASE CWDM4

● Infiniband QDR 및 DDR 상호 연결

● 100G 데이터콤 연결

표준

● IEEE 802.3bm CAUI-4 인터페이스 준수

● QSFP28 MSA 하드웨어 사양 준수

● CWDM4 MSA 준수

● RoHS 준수

기능 설명

당사의 OLSQXXTXM-CD02 광 트랜시버는 전송 및 수신 경로를 하나의 모듈에 통합합니다.전송 측에서 직렬 데이터 스트림의 4개 레인이 복구되고 시간이 다시 설정되어 1271, 1291, 1311 및 1331nm 중심 파장의 4개의 CWDM을 제어하는 ​​4개의 레이저 드라이버로 전달됩니다.그런 다음 광 신호는 산업 표준 LC 커넥터를 통해 단일 모드 광섬유로 다중화됩니다. 수신 측에서 광학 데이터 스트림의 4개 레인은 통합된 광 역다중화 장치에 의해 광학적으로 역다중화됩니다.각 데이터 증기는 PIN 광검출기 및 트랜스임피던스 증폭기에 의해 복구되고 시간이 재조정되어 출력 드라이버로 전달됩니다.이 모듈은 핫플러그 가능한 전기 인터페이스, 저전력 소비 및 2선 직렬 인터페이스가 특징입니다.

광학적 특성

(달리 명시되지 않는 한 권장 작동 조건에서 테스트됨)

메모:

1. 송신기는 각각 25.78Gb/s에서 작동하는 4개의 레이저로 구성됩니다.

2. 평균 발사 전력, 각 레인(분)은 정보를 제공하며 신호 강도의 주요 지표가 아닙니다.발사 전력이 이 값 미만인 송신기는 호환되지 않습니다.그러나 이보다 높은 값은 규정 준수를 보장하지 않습니다.

3. 적중률 5x10^-5.

4. 수신기는 각각 25.78Gb/s에서 작동하는 4개의 광검출기로 구성됩니다.

5. 최소값은 정보를 제공하며 무한한 ER 및 최대 채널 삽입 손실이 있는 최소 TxOMA와 같습니다.

6. 감도는 5x10-5 BER로 지정됩니다.

7. 5x10-5 BER에 대해 TP3에서 CWDM4 MSA2 적합성 테스트 신호로 측정

우리 제품에 대한 자세한 내용:

고신뢰성 광학 부품 및 우수한 디자인

1.DLB 레이저 및 PIN 포토다이오드

• 긴 전송 거리.
• 빠른 속도와 성능

2.두꺼운 골드 핑거

• 안정적인 작동
• 꽂았다 뽑기를 반복

3. 하드 골드 쉘 도금

• 좋은 방열
• 쉽게 변형되지 않습니다
• 전자기 간섭 방지

비용 효율적이고 안정적인 전송

• 낮은 전력 소비 및 짧은 대기 시간을 통해 네트워크 장치가 효율적으로 작동할 수 있습니다.
• DOM 기능은 트랜시버 상태에 대한 실시간 모니터링을 지원합니다.
