| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| 모델 번호: | OLSP851XL-C(I)DS3 |
| 최소 주문 수량: | 1 PC |
| 가격: | negotiable |
| 포장 세부 사항: | 10pcs/ 호일 백, 개별 패키지 |
| 배달 시간: | 3-6 작업 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 80-120k |
| 상품 이름: | 10G SFP+ 850nm 300m | 적합성: | 넷앱 |
|---|---|---|---|
| 자료 비율: | 10Gb/s | 형태 인자: | SFP+ |
| 사고 방식: | 850nm | 최대 거리: | 300m |
| 섬유형: | MMF | 광학적인 성분: | VCSEL/PIN |
| 기능 선택권: | DOM | 작동 온도: | 0-70' Ｃ, -40-85' Ｃ |
| 하이 라이트: | 300m 10G SFP+ SR,850nm 10G SFP+ SR,850nm sfp+ 스텔라디안 |
||

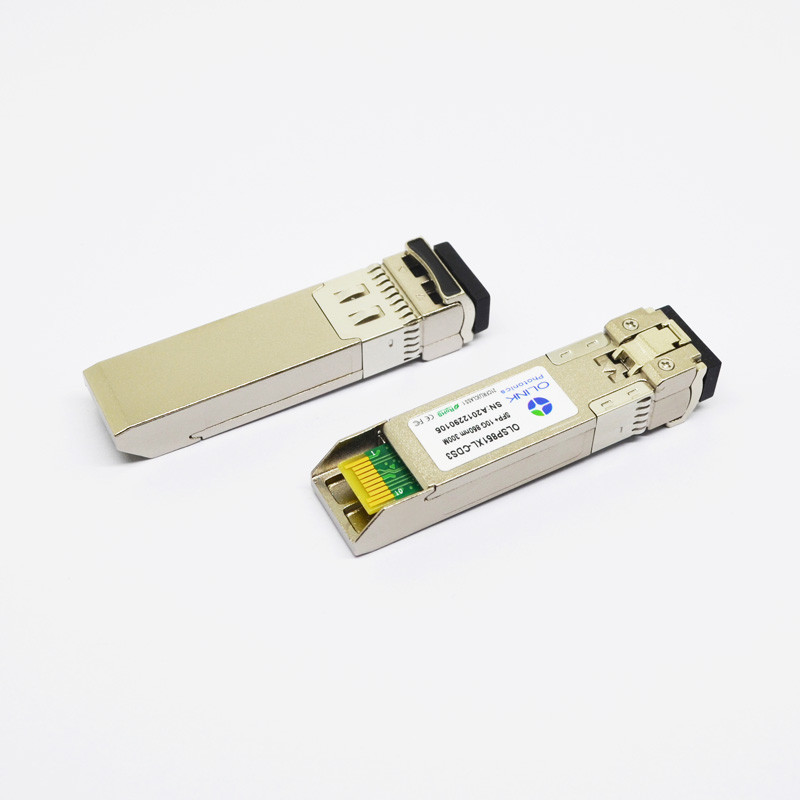

다중 모드 10G SFP+ SR 트랜시버 NetApp 호환 FDA 승인
NetApp X6589-R6 호환 10Gb/s 850nm 다중 모드 SFP+ 트랜시버
NetApp X6589-R6 호환 OLSP851XL-C(I)DS3는 850nm 파장을 사용하고 50/125um 광섬유에서 최대 300m 거리에 도달하는 10G SR 다중 모드 SFP+ 트랜시버입니다.모듈은 10G 이더넷, SONET 또는 SDH 네트워크에 사용할 수 있습니다.
생성물 에프식사
• NetApp X6589-R6 10GBase-SR SFP+ 트랜시버와 기능적으로 동일
• SFF-8431을 준수하는 전기 인터페이스
• 802.3ae 10GBASE-SR과 호환되는 10Gb/s 직렬 광 인터페이스
• 850nm VCSEL 송신기, PIN 광검출기
• 10G OM3 광섬유에서 최대 300미터 거리
• ROHS 준수 및 무연
전기적 특성 (티OP(씨) =0 ...에 70 ℃,티OP(나) =-40 ...에 85 ℃,V참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 차동 데이터 입력 스윙 | 빈프 | 180 | 700 | mVpp | 1 | |
| 비활성화 전압 전송 | VD | VCC-0.8 | Vcc | V | ||
| 전송 가능 전압 | 벤 | 비 | 비+0.8 | |||
| 입력 차동 임피던스 | 린 | 100 | Ω | |||
| 리시버 | ||||||
| 차동 데이터 출력 스윙 | 투표, pp | 300 | 850 | mVpp | 2 | |
| 출력 상승 시간 및 하강 시간 | Tr, Tf | 28 | 추신 | 삼 | ||
| LOS 주장 | VLOS_F | 2 | Vcc_HOST | V | 4 | |
| LOS 주장 취소됨 | VLOS_N | 비 | 비+0.8 | V | 4 | |
노트 :
1. TX 데이터 입력 핀에 직접 연결됩니다.핀에서 레이저 드라이버 IC로의 AC 커플링.
2. 100Ω 차동 종단으로.
3. 20~80%.모듈 적합성 테스트 보드 및 OMA 테스트 패턴으로 측정했습니다.PRBS 9에서 4개의 1과 4개의 0을 사용하는 것은 허용되는 대안입니다.
4. LOS는 오픈 컬렉터 출력입니다.호스트 보드에서 4.7kΩ – 10kΩ으로 풀업되어야 합니다.정상 작동은 논리 0입니다.신호 손실은 논리 1입니다.
영형광학적 특성 (티OP(씨) =0 ...에 70 ℃,티OP(나) =-40 ...에 85 ℃,V참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | nm | |
| 평균 출력 전력(활성화됨) | 포장길 | -6 | -1 | dBm | 1 | |
| 소광율 | 어 | 4 | 4.5 | dB | ||
| RMS 스펙트럼 폭 | Δλ | 1 | nm | |||
| 상승/하강 시간(20%~80%) | Tr/Tf | 50 | 추신 | 2 | ||
| 분산 패널티 | TDP | 3.9 | dB | |||
| 출력 광학 눈 | IEEE 0802.3ae 준수 | |||||
| 리시버 | ||||||
| 작동 파장 | 840 | 850 | 860 | nm | ||
| 수신기 감도(ER=4.5) | PSEN1 | -11.1 | dBm | 삼 | ||
| 초과 적재 | 포장길 | 0.5 | dBm | |||
| 로스 주장 | 아빠 | -30 | dBm | |||
| LOS 주장 취소 | PD | -12 | dBm | |||
| 로스 히스테리시스 | Pd-Pa | 0.5 | dB | |||
메모:
1. PRBS 2로 10.3125b/s로 측정31 – 1 NRZ 테스트 패턴.
2.20%~80%
3.ER 최악의 경우=4.5@ 10.3125Gb/s(PRBS 2 포함)31 - 1 BER < 1x10에 대한 NRZ 테스트 패턴-12
Olinkcom의 OLSP851XL-C(I)DS3는 OM3 다중 모드 광섬유를 통해 최대 300m까지 10기가비트 이더넷 링크를 위한 고성능 및 비용 효율적인 10GBASE-SR SFP+ 트랜시버 모듈입니다.트랜시버는 이중 LC 광 커넥터에 대한 매우 안정적인 850nm VCSEL 송신기 및 PIN 광검출기를 갖추고 있습니다.SFP+ MSA 사양(SFF-8431, SFF-8432), 10기가비트 이더넷 사양(IEEE 802.3ae에 따른 10GBASE-SR/SW) 및 10G 파이버 채널(1200-MX-SN-I)을 준수합니다.
또한 10GBASE-SR SFP+ 송수신기는 송수신기 온도, 레이저 바이어스 전류, 광 전력, 수신된 광 전력 및 송수신기 공급 전압의 실시간 모니터링을 제공하는 향상된 DDMI(디지털 진단 모니터링 인터페이스)와 통합되었습니다.
