| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| 모델 번호: | OLSP311XL-CD10 |
| 최소 주문 수량: | 1 PC |
| 가격: | negotiable |
| 포장 세부 사항: | 10pcs/ 호일 백, 개별 패키지 |
| 배달 시간: | 3-6 작업 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 80-120k |
| 상품 이름: | 10G SFP+ 1310nm 10 킬로미터 | 자료 비율: | 10Gbps |
|---|---|---|---|
| 형태 인자: | SFP+ | 사고 방식: | 1310nm |
| 거리: | 10 킬로미터 | 적합성: | MIKROTIK |
| 전송기 힘: | -6 ~ 0 데이터 베이스 관리 프로그램 | 수신기 감도: | < -14=""> |
| 광학 광학 구성 요소: | DFB / 핀 | 디지털 진단 모니터링: | 예 |

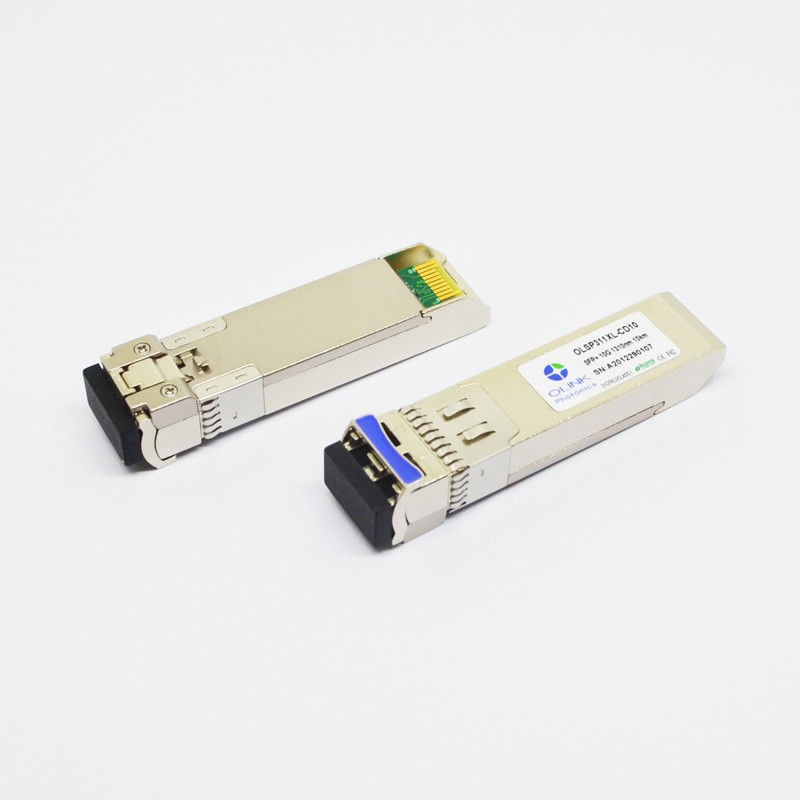

마이크로티크 S+31DLC10D 적합하 10GBASE LR SMF 1310nm 10 킬로미터 SFP+ 송수신기
오링크컴의 OLSP851XL-C(I)DS3 송수신기는 종류 A1a (50/125 um 다중 모드) 섬유 위에서 10Gb/s 링크 최고 300m까지에 사용하기 위해 설계됩니다. SFP+ 모듈은 이서네트 스위치 또는 IP 라우터 광 인터페이스를 위한 10G FC 1200-Mx-SN-I 애플리케이션과 함께 IEEE 802.3ae 10GBASE SR와 -SW 애플리케이션을 지원합니다.
제품 특징
오우 핫 블러그 가능한 발자국
SFF-8431에 순응한 오우 전기 인터페이스
SFF-8472로 순응한 오우
802.3ae 10GBASE LR에 순응한 오우 10Gb/s 일련 광 인터페이스
오우 1310nm DFB 송신기, 핀 광검파기
더 낮은 EMI에 대해, 오우 금속 엔클로저
전기 특성 (70 C,TOP(I) =-40 내지 85 Ｃ에 대한 상부 (C) =0, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VINPP | 180 | 700 | 음피피 | 1 | |
| 불 가능 전압을 전하세요 | VD | VCC-0.8 | 프크크 | Ｖ | ||
| 실행 전압을 전하세요 | VEN | V자형입니다 | Vee+0.8 | |||
| 입력 차분 임피던스 | 린 | 100 | Ω | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 300 | 850 | 음피피 | 2 | |
| 출력 상승 시간과 하락 시간 | Tr, 트프 | 28 | Ps | 3 | ||
| LOS는 주장했습니다 | vlos_f | 2 | vcc_host | Ｖ | 4 | |
| LOS는 디어서팅했습니다 | vlos_n | V자형입니다 | Vee+0.8 | Ｖ | 4 | |
기록 :
1. TX 데이터 입력핀에 직접적으로 연결되었습니다. 핀에서 레이저 구동기 집적회로로 교류 결합.
2. 100Ω 차이 종결 안으로.
3. 20 - 80%. 3. 20 - 80%. 모듈 순응성 시험 보드와 OMA 시험 패턴으로 측정됩니다. 4시 1분의 것 사용과 PRBS 9의 4시의 순서는 받아 들일 수 있는 대안입니다.
4. LOS는 개방 컬렉터 출력입니다. 4.7kΩ - 호스트 보드 위의 10kΩ으로 끌어 올려져야 합니다. 정상 작동은 논리 0입니다 ; 신호 손실은 논리 1입니다.
광학적 특성 (70 C,TOP(I) =-40 내지 85 Ｃ에 대한 상부 (C) =0, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | 별거 안 해 | |
| 길. 출력 전원 (인에이블드) | PAVE | -6 | -1 | 데이터 베이스 관리 프로그램 | 1 | |
| 소광비 | ER | 4 | 4.5 | dB | ||
| RMS 스펙트럼 폭 | Δλ | 1 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 50 | 추신 | 2 | ||
| 분산 페널티 | TDP | 3.9 | dB | |||
| 출력 광학 눈 | IEEE 0802.3ae로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | 840 | 850 | 860 | 별거 안 해 | ||
| 수신기 민감도(ER=4.5) | PSEN1 | -11.1 | 데이터 베이스 관리 프로그램 | 3 | ||
| 과부담 | PAVE | 0.5 | 데이터 베이스 관리 프로그램 | |||
| LOS는 주장합니다 | Pa | -30 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -12 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1. PRBS 231 - 1 비제로 복귀 시험 패턴으로 10.3125b/s에서 측정됩니다.
2.20%~80%
3.PRBS 231 - BER < 1x10="">-12의 1 비제로 복귀 시험 패턴과 ER 최악 case=4.5@ 10.3125 Gb / Ｓ 하에
오우 CCR1036-12G-4S
오우 CCR1036-8G-2S+
오우 CCR1009-8G-1S-1S+
오우 CCR1016-12S-1S+
오우 CCR1016-12G
오우 CRS125-24G-1S 기가비트 이더넷 레이어 3 스마트 스위치
오우 CRS226-24G-2S+ 기가비트 이더넷 스마트 스위치
오우 CRS210-8G-2S+ 기가비트 스마트 스위치
| 관련 상품 | |||
| 부품 번호. | 자료 비율 | 사고 방식 | 거리 |
| OLSP311XL-CD02 | 10Gbps | 1310nm | 2 킬로미터 |
| OLSP311XL-CD10 | 10Gbps | 1310nm | 10 킬로미터 |
| OLSP311XL-CD20 | 10Gbps | 1310nm | 20 킬로미터 |
| OLSP311XL-CD10S | 10Gbps | 1310nm | 40 킬로미터 |
| OLSP551XL-CD40 | 10Gbps | 1550nm | 40 킬로미터 |
| OLSP551XL-CD80 | 10Gbps | 1550nm | 80 킬로미터 |
| OLSP551XL-CDH1 | 10Gbps | 1550nm | 100 킬로미터 |
