| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| 모델 번호: | OLSP851XL-CDS3 |
| 최소 주문 수량: | 1 PC |
| 가격: | negotiable |
| 포장 세부 사항: | 10pcs/ 호일 백, 개별 패키지 |
| 배달 시간: | 3-6 작업 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 80-120k |
| 상품 이름: | 10G SFP+ 850nm 300m | 자료 비율: | 10Gbps |
|---|---|---|---|
| 형태 인자: | SFP+ | 사고 방식: | 850nm |
| 거리: | 300m | 적합성: | Cisco |
| TX 힘: | -6 ~ -1 데이터 베이스 관리 프로그램 | 수신기 감도: | < -10="" dBm=""> |
| 기능 선택권: | DOM | 작동 온도: | 0-70' Ｃ, -40-85' Ｃ |

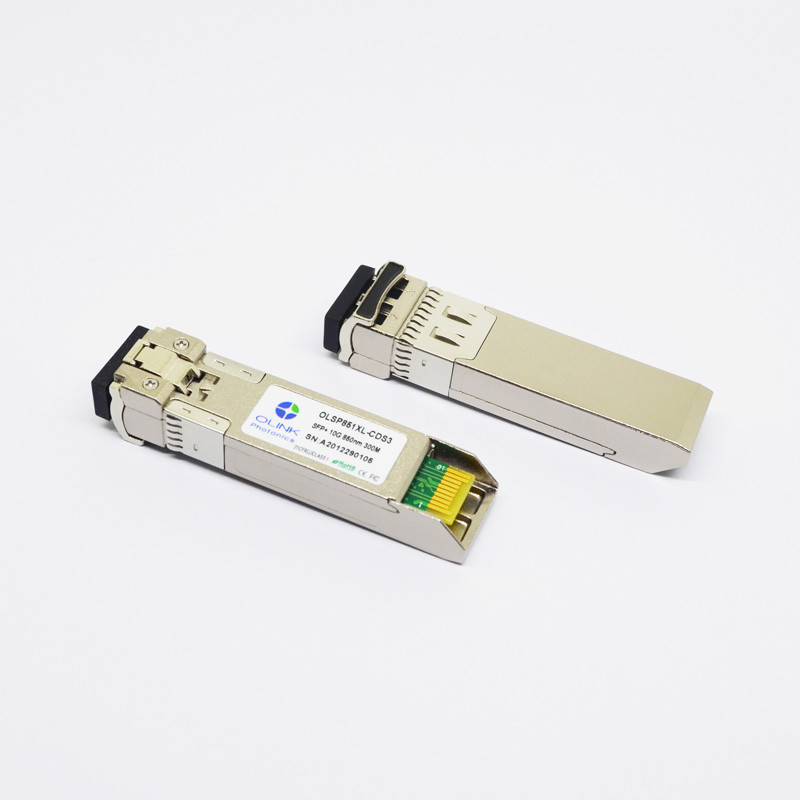

시스코 SFP-10G-sr 적합한 10GBASE-SR SFP+ 850nm 300m 송수신기
제품 특징
11.3Gb/s 비트율에 달하는 ●Supports
●Duplex LC 연결기
●Hot 끼워 넣을 수 있는 SFP+ 발자국
●850nm VCSEL 송신기, 핀 광검파기
50/125 um MMF(2000MHZ.KM) 위의 300m에 대한 ●Up
●Low 소비 전력, < 1W="">
●Digital 진단 감시기 인터페이스
●Optical은 IEEE 802.3ae에 순응하여서 조화시킵니다
●Electrical은 SFF-8431에 순응하여서 조화시킵니다
●Operating 케이스 온도 :
컴메리카들 :0~70' Ｃ
인더스트리얼 :-40 내지 85 'Ｃ
애플리케이션
10.3125G에 있는 ●10G 토대 스텔라디안 / SW
●10G 광섬유 채널
●Other 광링크
제품 설명
오링크컴의 OLSP851XL-C(I)DS3 강화한 소형 인수 끼워 넣을 수 있는 SFP+ 송수신기는 멀티 모드 광섬유 위에서 10-기가비트 이더넷에 사용하기 위해 설계됩니다. 그들은 SFF-8431,SFF-8432와 IEEE 802.3ae 10GBASE-SR/SW로 순응합니다. 송수신기 설계는 고객들에게 통신과 데이터콤을 위한 최고의 해결책을 공급하기 위해 효과적이어 고성능과 비용에 대해 최적화됩니다.
절대 최대 정격
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 | 기록 |
| 공급 전압 | 프크크 | -0.5 | 4.0 | Ｖ | |
| 저장 온도 | TS | -40 | 85 | 'Ｃ | |
| 상대 습도 | RH | 0 | 85 | % |
기록 : 최대 절대적 평가를 초과한 스트레스는 송수신기에 대한 영구적인 손상을 일으킬 수 있습니다.
일반적 작동 특성
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 자료 비율 | DR | 9.953 | 10.3125 | 10.518 | Gb / Ｓ | |
| 공급 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | |
| 공급전류 | Icc5 | 280 | 마 | |||
| 운용 케이스 임시. | Tc | 0 | 70 | 'Ｃ | ||
| TI | -40 | 85 |
전기 특성 (70 C,TOP(I) =-40 내지 85 Ｃ에 대한 상부 (C) =0, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 차분 데이터 입력 스윙 | VINPP | 180 | 700 | 음피피 | 1 | |
| 불 가능 전압을 전하세요 | VD | VCC-0.8 | 프크크 | Ｖ | ||
| 실행 전압을 전하세요 | VEN | V자형입니다 | Vee+0.8 | |||
| 입력 차분 임피던스 | 린 | 100 | Ω | |||
| 수신기 | ||||||
| 차분 데이터 출력 스윙 | 출력전압, 피피 | 300 | 850 | 음피피 | 2 | |
| 출력 상승 시간과 하락 시간 | Tr, 트프 | 28 | Ps | 3 | ||
| LOS는 주장했습니다 | vlos_f | 2 | vcc_host | Ｖ | 4 | |
| LOS는 디어서팅했습니다 | vlos_n | V자형입니다 | Vee+0.8 | Ｖ | 4 | |
기록 :
1. TX 데이터 입력핀에 직접적으로 연결되었습니다. 핀에서 레이저 구동기 집적회로로 교류 결합.
2. 100Ω 차이 종결 안으로.
3. 20 - 80%. 3. 20 - 80%. 모듈 순응성 시험 보드와 OMA 시험 패턴으로 측정됩니다. 4시 1분의 것 사용과 PRBS 9의 4시의 순서는 받아 들일 수 있는 대안입니다.
4. LOS는 개방 컬렉터 출력입니다. 4.7kΩ - 호스트 보드 위의 10kΩ으로 끌어 올려져야 합니다. 정상 작동은 논리 0입니다 ; 신호 손실은 논리 1입니다.
광학적 특성 (70 C,TOP(I) =-40 내지 85 Ｃ에 대한 상부 (C) =0, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | 별거 안 해 | |
| 길. 출력 전원 (인에이블드) | PAVE | -6 | -1 | 데이터 베이스 관리 프로그램 | 1 | |
| 소광비 | ER | 4 | 4.5 | dB | ||
| RMS 스펙트럼 폭 | Δλ | 1 | 별거 안 해 | |||
| 상승 / 강하 시간 (20%~80%) | Tr / 트프 | 50 | 추신 | 2 | ||
| 분산 페널티 | TDP | 3.9 | dB | |||
| 출력 광학 눈 | IEEE 0802.3ae로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | 840 | 850 | 860 | 별거 안 해 | ||
| 수신기 민감도(ER=4.5) | PSEN1 | -11.1 | 데이터 베이스 관리 프로그램 | 3 | ||
| 과부담 | PAVE | 0.5 | 데이터 베이스 관리 프로그램 | |||
| LOS는 주장합니다 | Pa | -30 | 데이터 베이스 관리 프로그램 | |||
| LOS 인가 해제 | Pd | -12 | 데이터 베이스 관리 프로그램 | |||
| LOS 이력현상 | 피드-파 | 0.5 | dB | |||
기록 :
1. PRBS 231 - 1 비제로 복귀 시험 패턴으로 10.3125b/s에서 측정됩니다.
2.20%~80%
3.PRBS 231 - BER < 1x10="">-12의 1 비제로 복귀 시험 패턴과 ER 최악 case=4.5@ 10.3125 Gb / Ｓ 하에
디지털 증상을 나타내는 상술
OLSP851XL-C(I)DS3 송수신기는 눈금매겨진 디지털 단자를 내부로 또는 외부적으로 요구하는 호스트 시스템에서 사용될 수 있습니다.
| 매개 변수 | 기호 | 유닛 | 민. | 맥스. | 정확도 | 기록 |
| 송수신기 온도 | 드템피 Ｅ | 오크 | -45 | +90 | ±5oC | 1 |
| 송수신기 공급 전압 | 드볼타게 | Ｖ | 2.8 | 4.0 | ±3% | |
| 송신기 바이어스 전류 | 드비아스 | 마 | 0 | 80 | ±10% | 2 |
| 송신기 출력 전력 | 디티스 전원 | 데이터 베이스 관리 프로그램 | -8 | +1 | ±2dB | |
| 수신기 평균 입력 파워 | 드르크스 전원 | 데이터 베이스 관리 프로그램 | -13 | 0 | ±2dB |
기록 :
1. 내부로 측정됩니다
2. Tx 바이어스 전류의 정확도는 레이저 드라이버부터 레이저까지 실 전류의 10%입니다
