| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
| 모델 번호: | OLSQxx4XL-CD10 |
| 최소 주문 수량: | 1 PC |
| 가격: | negotiable |
| 포장 세부 사항: | 4pcs/ 트레이, 개별 패키지 |
| 배달 시간: | 3-6 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 한달에 7k-10k |
| 상품 이름: | 40G QSFP+ LR4 | 자료 비율: | 41.2 Gb / Ｓ |
|---|---|---|---|
| 폼 팩터: | QSFP+ | 사고 방식: | CWDM 1271,1291,1311,1331nm |
| 한계: | 10 킬로미터 | 송신기 전력: | -7 ~ +2 데이터 베이스 관리 프로그램 |
| 민감도: | < -11=""> | DOM: | 예 |
| 중량: | 0.09 킬로그램 | 작동 온도: | : 70' Ｃ에 대한 0' Ｃ |
| 하이 라이트: | CWDM 40G QSFP+ 송수신기,10 킬로미터 40G QSFP+ 송수신기,시스코 메라키 MA-QSFP-40G-LR4 |
||

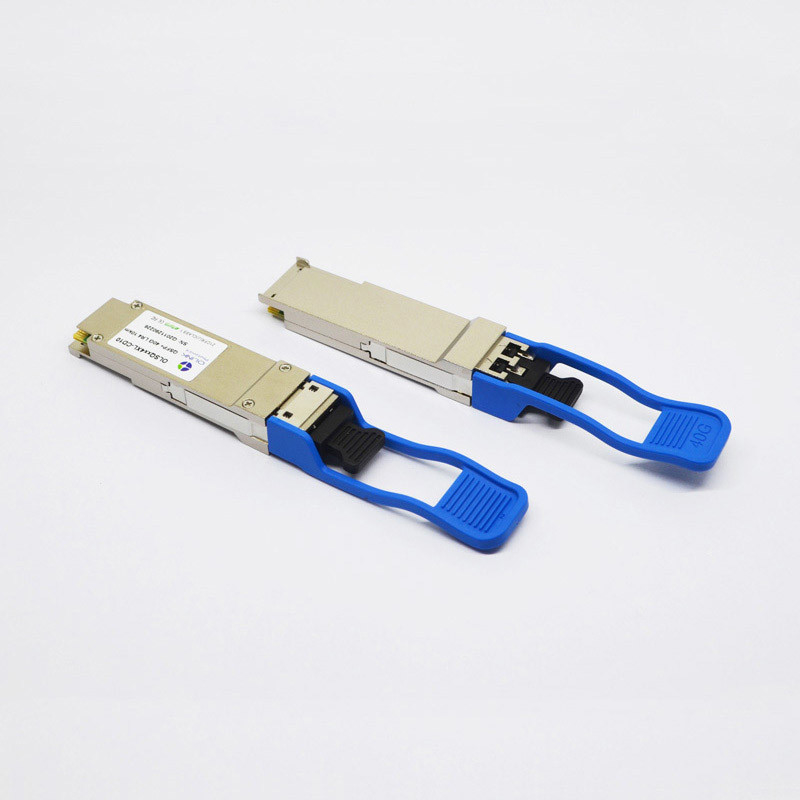

시스코 메라키 MA-QSFP-40G-LR4 적합한 40GBASE-LR4 QSFP+ 광학 (SMF, CWDM 1271~1331nm, LC, DDM)
40G QSFP+ LR4 10 킬로미터
이 40GBASE-LR4 QSFP+ 송수신기는 메라키 MA-QSFP-40G-LR4에 시스코 메라키 네트워크 장비와 동등물과 호환 가능합니다. 그것은 40G 이더넷과 고성능 컴퓨팅 네트워크 어플리케이션에서 메라키 데이타 센터 스위치, 라우터, NIC과 다른 광 전송 장치와 함께 일하기 위해 프로그램을 짜고 시험됩니다. 그것은 훨씬 덜 가격에 이상적 대체를 OEM 송수신기에게 제공합니다. 이 MA-QSFP-40G-LR4 동등물은 광 인터페이스를 위한 LC 이중 접속부와 전기 인터페이스를 위한 38 핀 연결기를 포함합니다.
메라키 MA-QSFP-40G-LR4와 기능상으로 같은 오우
오우 하이 채널 성능 : 광학 당 40 그비피스
단일모드 섬유 위의 오우 최고 10까지 킬로미터 링크
오우 4 CWDM 채널 1271, 1291,1311과 1331nm
전기적으로 긴급 교환한 오우
IEEE 802.3 양의 울음 소리 40GBASE-LR4로 순응한 오우
오우 전력 소모 < 3="">
오우 지원 디지털 진단 모니터링
오우 RoHS6 순응합니다
권고된 운영조건과 전력 공급기 요구사항
| 매개 변수 | 기호 | 민. | 전형적입니다 | 맥스 | 유닛 | 기록 |
| 운용 케이스 온도 | 상부 | 0 | 70 | Ｃ | ||
| 전원 전압 | VCC | 3.1 | 3.3 | 3.47 | Ｖ | |
| 자료 비율, 각각 레인 | 10.3125 | Gb / Ｓ | ||||
| 제어 입력 전압 높은 것 | 2 | VCC | Ｖ | |||
| 제어 입력 전압 로우 | 0 | 0.8 | Ｖ | |||
| G.652와 링크 거리 | Ｄ | 10 | 킬로미터 |
기록 :
1. 40G 이더넷으로 순응합니다. 1/10 기가비트 이더넷과 1/2/4/8/10G 파이버 채널로 적합합니다.
2. PRBS 231-1 시험 패턴으로 테스트됩니다.
3. IEEE 802.3 양의 울음 소리인 페르 40GBASE-LR4.
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | |
| 파장 할당 | L0 | 1264.5 | 1271 | 1277.5 | 별거 안 해 | ||
| L1 | 1284.5 | 1291 | 1297.5 | 별거 안 해 | |||
| L2 | 1304.5 | 1311 | 1317.5 | 별거 안 해 | |||
| L3 | 1324.5 | 1331 | 1337.5 | 별거 안 해 | |||
| 송신기 | |||||||
| 인접 모드 억제율 | SMSR | 30 | dB | ||||
| 전체 평균 발진 파워 | PT | 8.3 | 데이터 베이스 관리 프로그램 | ||||
| 평균 발진 파워, 각각 레인 | PAVG | -7 | 2.3 | 데이터 베이스 관리 프로그램 | |||
| 광변조 크기 (OMA), 각각 레인 | 포마 | -4 | 3.5 | 데이터 베이스 관리 프로그램 | 1 | ||
| 어떠한 2 레인 (OMA) 사이의 발진 파워의 차이 | 프트스, 디프 | 6.5 | dB | ||||
| 각각 레인, OMA 마이너스 송신기와 분산 페널티 (TDP)에서 전원에 착수합니다 | -4.8 | 데이터 베이스 관리 프로그램 | |||||
| 각각 레인인 TDP | TDP | 2.6 | dB | ||||
| 소광비 | ER | 3.5 | dB | ||||
| 상대 강도 잡음 | 린 | -128 | dB/Hz | 12dB 반영 | |||
| 광 궤환 손실 허용한도 | 톨 | 20 | dB | ||||
| 송신기 반사도 | RT | -12 | dB | ||||
|
송신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3} |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | ||||||
| 평균 출시 전원차단 송신기, 각각 레인 | 포트 | -30 | 데이터 베이스 관리 프로그램 | ||||
| 수신기 | |||||||
| 손상 문턱치, 각각 레인 | 스드 | 3.4 | 데이터 베이스 관리 프로그램 | 2 | |||
| 전체 평균은 전원을 받습니다 | 8.3 | 데이터 베이스 관리 프로그램 | |||||
| 평균은 전원, 각각 레인을 받습니다 | -13.7 | 2.3 | 데이터 베이스 관리 프로그램 | ||||
| 수신기 반사도 | RR | -26 | dB | ||||
| 수신기 감도 (OMA), 각각 레인 | SEN | -11.5 | 데이터 베이스 관리 프로그램 | ||||
| 각각 레인인 응력을 가진 수신기 감도 (OMA) | -9.6 | 데이터 베이스 관리 프로그램 | 3 | ||||
| 차이는 안에 어떠한 2 레인 (OMA) 사이의 전원을 받습니다 | 프스, 디프 | 7.5 | dB | ||||
| LOS는 주장합니다 | LOSA | -30 | 데이터 베이스 관리 프로그램 | ||||
| LOS는 디어설트합니다 | LOSD | -14 | 데이터 베이스 관리 프로그램 | ||||
| LOS 이력현상 | LOSH | 1 | dB | ||||
| 수신기 전기적 3 dB 최고 차단 주파수, 각각 레인 | FC | 12.3 | 기가헤르츠 | ||||
| 스트레스 수신기 감수성 검정 (기록 5)의 조건 | |||||||
| 수직 눈 클로저 처벌, 각각 차선 | 1.9 | dB | |||||
| 응력을 가진 눈 J2 지터, 각각 레인 | 0.3 | UI | |||||
| 응력을 가진 눈 J9 지터, 각각 레인 | 0.47 | UI | |||||
기록 :
1. 지라도 TDP < 0="">
2. 수신기는 피해 없이 한 레인에 이 전원 수준을 가지는 모듈화된 광학적 입력 신호에 대한 연속 촬영을 허용할 수 있을 것입니다. 수신기는 이 입력 전원에 바르게 작동할 필요가 없습니다.
3. BER = 1x10-12를 위한 수신기 입력에 있는 적합성 시험 신호로 측정됩니다.
4. 마베르티칼 눈 클로저 처벌과 응력을 가진 눈 지터는 응력을 가진 수신기 감도를 측정하기 위한 엑스페리먼트 조건입니다. 그들은 수신기의 특성이 아닙니다.
순응성
국제전기기술위원회 / EN 61000-4-2, IEC-60825
FDA 21CFR 1040.10과 1040.11
RoHS,SFF-8436,IEEE802.3ba
FAQ
1. 보증은 어떻게 됩니까 ?
자사 제품의 모두는 3년 보증입니다 (1년 이내에 복귀와 변경 서비스가 2년 이내에 갑니다)
2. 당신의 인도조건이 무엇입니까?
공장인도조건, FOB, DAP은 이용 가능합니다, 당신이 보다 상세한 설명을 위해 우리와 접촉할 수 있습니다
