| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHs, FCC, CE, UL etc |
| 모델 번호: | OLSQ854XM-CDS1 |
| 최소 주문 수량: | 1 PC |
| 포장 세부 사항: | 팔레트 당 4 PC |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 달 당 10K |
| 자료 비율: | 40Gbps | 형식 유형: | QSFP+ |
|---|---|---|---|
| 연결기: | MPO 연결관 | 원천: | Vcsel |
| 광학적인 힘: | -7.6~2.4 | 감도: | <-9> |
| 섬유형: | MMF | 애플리케이션: | ●40GBASE-SR4 40G 이더넷 ●Datacom/Telecom 스위치와 라우터 접속 ●Data 통합과 4CH SDR, DDR와 QDR ●Other 광링크에 있는 후면 응용 |
| 강조하다: | 850nm 40G QSFP+ 송수신기,MMF 40G QSFP+ Transceiver,40G QSFP+ 광 전송부 |
||

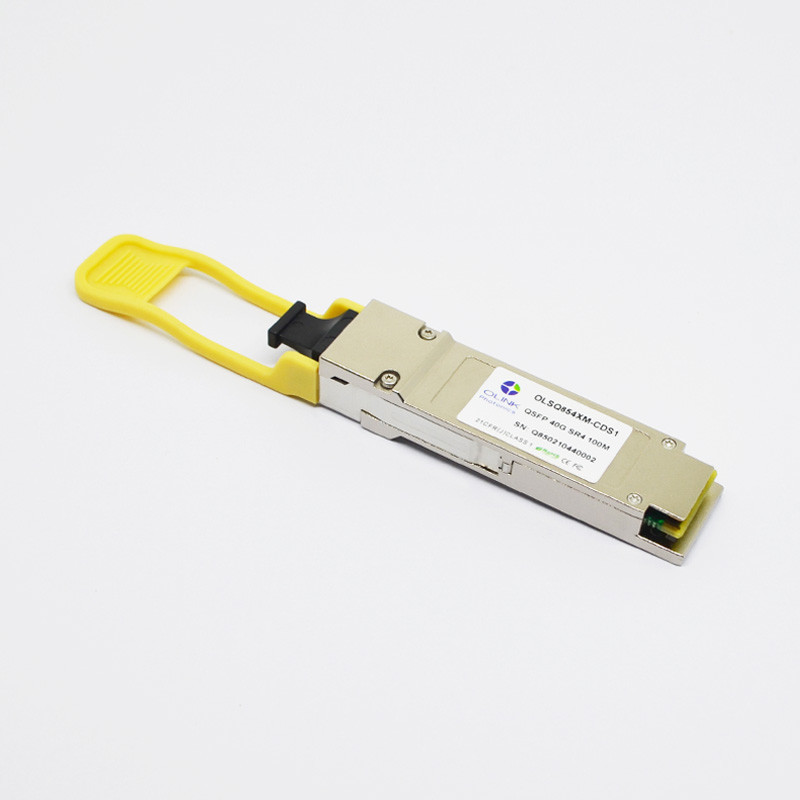

MMF 850nm 40G QSFP+ 트랜시버 모듈
Cisco QSFP-40G-SR4 호환 40GBASE-SR4 MMF 850nm QSFP+ 트랜시버 모듈
피제품 설명
Olinkcom의 QSFP-40G-SR4는 다중 모드 광섬유를 통해 40기가비트 이더넷(40GbE) 애플리케이션에서 사용하도록 설계되었습니다.QSFP+ MSA 및 IEEE 802.3ba 40GBASE-SR4 사양을 준수합니다.QSFP+ SR4 트랜시버는 각 방향으로 4개의 데이터 레인을 각 레인과 통합하여 총 40Gbps 대역폭을 제공합니다.각 레인은 OM3 다중 모드 광섬유에서 100m 또는 OM4 다중 모드 광섬유에서 150m의 링크 길이를 지원합니다.광 송신기는 4채널 850nm VCSEL 레이저, 4채널 입력 버퍼 및 레이저 드라이버, 제어 및 바이어스 블록을 통합합니다.광 수신기는 4채널 PIN 포토다이오드, 4채널 TIA 어레이, 4채널 출력 버퍼, 제어 블록을 통합합니다.
지일반적인 작동 특성
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 데이터 속도 | 박사 | 9.95 | 10.3125 | 11.3 | Gb/s | |
| 전원 전압 | Vcc | 3.13 | 3.3 | 3.47 | V | |
| 공급 전류 | ICC5 | 450 | 엄마 | |||
| 작동 케이스 온도. | Tc | 0 | 70 | °C |
영형광학적 특성 (티OP(C) = 0 ~ 70 ℃,V참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 작동 파장 | λ | 1483 | 1490 | 1497 | nm | |
| 1543 | 1550 | 1577 | ||||
| 평균 출력 전력(활성화됨) | 포장길 | 0 | 6 | dBm | 1 | |
| 사이드 모드 억제 비율 | SMSR | 30 | dB | |||
| 소광율 | 어 | 8.2 | dB | |||
| RMS 스펙트럼 폭 | Δλ | 1 | nm | |||
| 상승/하강 시간(20%~80%) | Tr/Tf | 50 | 추신 | |||
| 분산 패널티 | TDP | 3.2 | dB | |||
| 상대 강도 노이즈 | 린 | -128 | dB/Hz | |||
| 출력 광학 눈 | IEEE 0802.3ae 준수 | |||||
| 리시버 | ||||||
| 작동 파장 | λ | 1550 | nm | |||
| 1490 | ||||||
| 수신기 감도 | 피센1 | -21 | dBm | 2 | ||
| 초과 적재 | 포장길 | -7 | dBm | |||
| 로스 주장 | 아빠 | -40 | dBm | |||
| LOS 주장 취소 | PD | -25 | dBm | |||
| 로스 히스테리시스 | Pd-Pa | 0.5 | dB | |||
메모:
1. 평균 전력 수치는 IEEE 802.3ae에 따른 참고용일 뿐입니다.
2. 최악의 ER=9로 측정됨;BER<10-12;231 – 1 PRBS.
• 높은 채널 용량: 트랜시버당 40Gbps
• 채널당 최대 10.3Gbps의 전송 데이터 속도
• OM3 MMF에서 최대 100m 링크
• 고신뢰성 4채널 850nm VCSEL 레이저
• 전기적으로 핫스왑 가능
• QSFP+ MSA 준수
• MPO 광 커넥터
• 작동 온도 범위: 0~70ºC
• 전력 손실 < 1.5W
• DDM 기능 지원
적합성
• Nexus 2000 시리즈 – N2K-C2248PQ
• Nexus 2000 시리즈 – N2K-C2284PQ
• Nexus 3000 시리즈 – N3K-3132PQ
• Nexus 3000 시리즈 – N3K-3172PQ
• Nexus 3000 시리즈 – N3K-3172TQ
• Nexus 3000 시리즈 – N3K-C3016Q-40GE
• Nexus 3000 시리즈 – N3K-C3064PQ
• Nexus 3000 시리즈 – N3K-C3064PQ-10GE
• Nexus 3000 시리즈 – N3K-C3064PQ-10GX
• Nexus 3000 시리즈 – N3K-C3064TQ-10GT
