| 접속구의 형태: | SFP28 ~ SFP28 | 적합한 쥬니퍼: | JNP-25G-aoc |
|---|---|---|---|
| 자료 비율: | 25Gbps | 길이: | (선택적인) 1~30m |
| 저 전력 소모: | <1.0W | 온도: | 0 ~ 70°C |
| 하이 라이트: | 25G AOC 브레이크아웃 케이블,SFP28 AOC 브레이크아웃 케이블,금속은 AOC 활동적 광케이블을 에워쌉니다 |
||

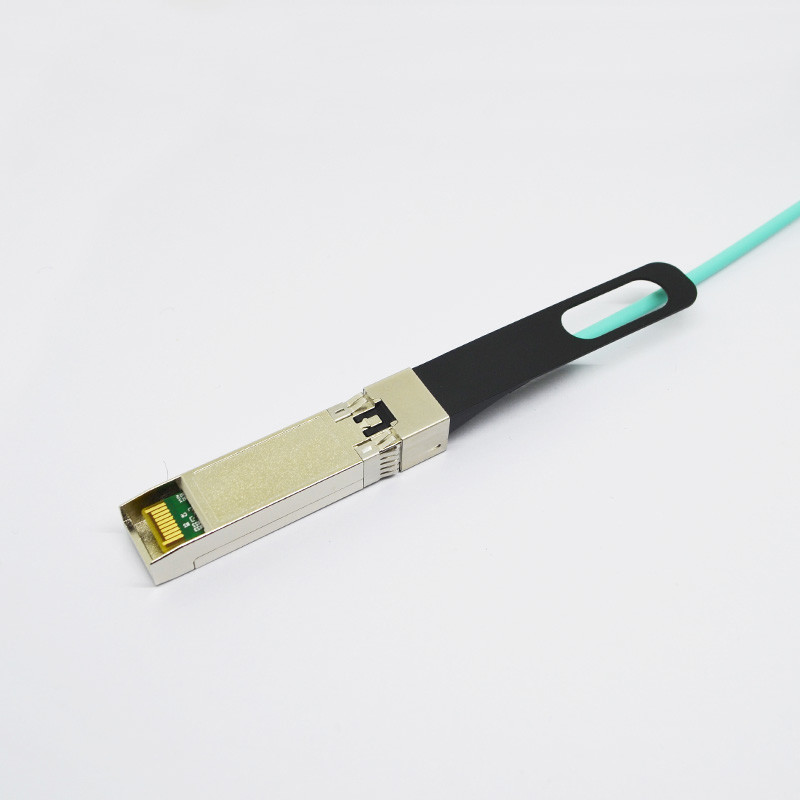

FDA의 승인을 받SFP28 활성 섬유 케이블 25G AOC 탈출 금속은 에워쌉니다
25G SFP28 활동적 광케이블 적합한 주니퍼 네트웍스 25G JNP-AOC
기술 :
25G SFP28 활동적 광케이블 적합한 쥬니퍼 (25G-JNP-AOC)는 25Gb 이더넷 응용을 서빙하기 위해 제품입니다. 그것은 전기적이고 기계적 상술 기반의 매우 높은 포트 밀도와 함께 25G 장비 설계를 가능하게 하도록 설계됩니다.
광학적 특성 (70 Ｃ에 대한 상부(C) = 0, 85 Ｃ에 대한 상부 (I) =-40, 3.47 Ｖ에 대한 VCC = 3.13)
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 송신기 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | 별거 안 해 | |
| 출력 광학 눈 | IEEE 0802.3ae로 순응합니다 | |||||
| 수신기 | ||||||
| 작동 파장 | 840 | 860 | 별거 안 해 | |||
| 활동적 케이블 인풋 전기 특성 | ||||||
| 차분 데이터 입력 전압 | VIH-VIL | 200 | 1600 | 음피피 | 1 | |
| 차동 입력 임피던스 | 린 | 90 | 100 | 110 | Ω | |
| TX 불 가능 입력 저전압 | VIL | 0 | 0.8 | Ｖ | 2 | |
| TX 불 가능 입력 전압 높은 것 | VIH | 2.0 | VCC | Ｖ | 2 | |
| TX 결점 출력 저전압 | VOL | 0 | 0.8 | Ｖ | 3 | |
| TX 결점 출력 전압 최고 | VOH | 2.0 | VCC | Ｖ | 3 | |
| 활동적 케이블 출력단 전기 특성 | ||||||
| 차별적 데이터 출력 전압 |
VOH- VOL |
400 | 800 | mV | 1 | |
|
차동 출력 임피던스 |
떠들썩한 군중 | 90 | 100 | 110 | Ω | |
|
LOS 확실한 출력 저전압 |
VOL | 0 | 0.8 | Ｖ | 3 | |
|
LOS 명백하게 되지 않은 출력 전압 높은 것 |
VOH | 2.0 | VCC | Ｖ | 3 | |
핀 선명과 기능
| 핀 | 기호 | 명칭 / 기술 |
| 1 | VEET [1] | 송신기 땅 |
| 2 | Tx_FAULT [2] | 송신기 결점 |
| 3 | Tx_DIS [3] | 송신기 드이사벨. 레이저 출력은 높거나 열린 것에 무능하게 했습니다 |
| 4 | SDA [2] | 2 와이어 직렬 접속 데이터 라인 |
| 5 | SCL [2] | 2 와이어 직렬 접속 클록 라인 |
| 6 | MOD_ABS [4] | 모듈은 불참합니다. 모듈 이내에 기초를 둡니다 |
| 7 | RS0 [5] | 비율 선택하는 0 |
| 8 | RX_LOS [2] | 신호 손실 표시. 논리 0은 정상 작동을 보여줍니다 |
| 9 | RS1 [5] | 비율 선택하는 1 |
| 10 | 방향이 바뀌세요 [1] | 수신기접지 |
| 11 | 방향이 바뀌세요 [1] | 수신기접지 |
| 12 | RD- | 밖에 수신기 역데이터. AC은 연결되었습니다 |
| 13 | RD+ | 밖에 수신기 데이터. AC은 연결되었습니다 |
| 14 | 방향이 바뀌세요 [1] | 수신기접지 |
| 15 | VCCR | 수신기 전원 공급기 |
| 16 | VCCT | 송신기 전원 공급 장치 |
| 17 | VEET [1] | 송신기 땅 |
| 18 | TD+ | 송신기는 안에 자료를 수집합니다. AC은 연결되었습니다 |
| 19 | TD- | 송신기는 안에 자료를 뒤집었습니다. AC은 연결되었습니다 |
| 20 | VEET [1] | 송신기 땅 |
기록 :
1. 모듈 회로 땅은 모듈 이내에 모듈 새시 접지로부터 고립됩니다.
2. 4.7k - 3.15Vand 3.6V 사이의 전압에 대한 호스트 보드 위의 10k 오옴으로 끌어 올려져야 합니다.
3. tx_disable은 모듈 안에서 프크트에 4.7 kΩ 내지 10 kΩ pull-up과의 입력 접촉입니다.
4. mod_abs는 SFP28 모듈에서 베릿 또는 방향 전환에 연결됩니다. 호스트는 SFP28 모듈이 호스트 슬롯에 육체적으로 없을 때 to10 kΩ.mod_abs가 높이 더 레인지 4.7 kΩ에서 저항기로 이 콘택 업을 vcc_host로 끌어 당길 수 있습니다.
5. RS0과 RS1은 모듈 입력이고, 모듈에서 > 30 kΩ 저항기로 베릿에 낮을 잡아 당깁니다.
절대 최대 정격
| 매개 변수 | 기호 | 민. | 맥스. | 유닛 | 기록 |
| 공급 전압 | 프크크 | -0.5 | 3.6 | Ｖ | |
| 저장 온도 | TS | -40 | 75 | 'Ｃ | |
| 상대 습도 | RH | 5 | 85 | % |
기록 : 최대 절대적 평가를 초과한 스트레스는 송수신기에 대한 영구적인 손상을 일으킬 수 있습니다.
일반적 작동 특성
| 매개 변수 | 기호 | 민. | Typ | 맥스. | 유닛 | 기록 |
| 자료 비율 | DR | 8.5 | 25.781 | Gb / Ｓ | ||
| 공급 전압 | 프크크 | 3.13 | 3.3 | 3.47 | Ｖ | |
| 공급전류 | Icc5 | 300 | 마 | |||
| 운용 케이스 임시. | Tc | 0 | 70 | 'Ｃ |
애플리케이션
* 25G AOC SFP28 애플리케이션
* 25G BASE-SR 이더네
