| 원래 장소: | 센즈헨 중국 |
|---|---|
| 브랜드 이름: | OLKOPTO |
| 인증: | RoHS FCC CE GS UL FDA etc |
| 모델 번호: | OLSQ8TXA-CDM1 |
| 최소 주문 수량: | 1PC |
| 포장 세부 사항: | 개별 패키지 또는 10 PC / 팔레트 또는 20 PC / 팔레트 |
| 배달 시간: | 3-5 일로 일합니다 |
| 지불 조건: | 전신환 또는 순수한 30 일 |
| 공급 능력: | 한달에 80-120k |
| 접속구의 형태: | QSFP28에 QSFP28 | 적합한 쥬니퍼: | JNP-QSFP28-AOC-3M |
|---|---|---|---|
| 자료 비율: | 100Gbps | 가득 찬 채널 작동: | 103.125Gb/s |
| 길이: | 3m, (선택적인) 기타 등등 | 온도: | 0C 내지 70C |
| 저 전력 소모: | <1.5W | 표준: | SFF-8636 |
| 하이 라이트: | QSFP28 부동태 동 케이블,QSFP28 AOC 케이블,100g aoc 케이블 |
||

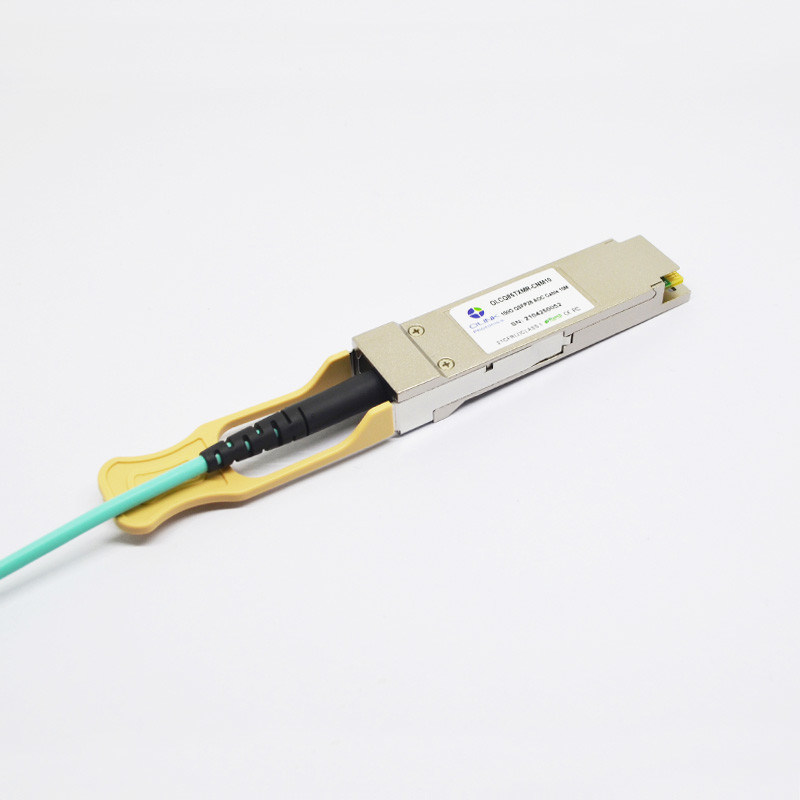

100G QSFP28 수동 구리 케이블 3M AOC 케이블 Juniper 호환
주니퍼 네트웍스 호환 100G QSFP28 JNP-QSFP28-AOC-3M 활성 광 케이블
기술:
QSFP28 AOC(액티브 광 케이블) 구성 요소는 100GB 이더넷 애플리케이션용으로 설계되었습니다.100GbE 장치가 전기적, 기계적 사양을 기반으로 매우 높은 포트 밀도로 설계되도록 설계되었습니다.애플리케이션은 레인당 25.781Gbps의 100G AOC QSFP28 애플리케이션 및 100GBASE-SR4입니다.
영형광학적 특성 (티OP(C) = 0 ~ 70 ℃, V참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| 송신기 | ||||||
| 작동 파장 | λ | 840 | 850 | 860 | nm | |
| 출력 광학 눈 | IEEE 0802.3ae 준수 | |||||
| 리시버 | ||||||
| 작동 파장 | 840 | 860 | nm | |||
전기적 특성 (티OP(C) = 0 ~ 70 ℃, V참조 = 3.13~3.47V)
| 매개변수 | 상징 | 최소 | 보통 | 최대 | 단위 | 노트 |
| ModSelL-모듈 선택 | 볼륨 | 0 | 0.8 | V | ||
| ModSelL-모듈 선택 취소 | VOH | 2.5 | VCC | V | ||
| LPMode-저전력 모드 | 빌 | 0 | 0.8 | V | ||
| LPMode-정상 작동 | VIH | 2.5 | VCC+0.3 | V | ||
| 리셋L-리셋 | 빌 | 0 | 0.8 | V | ||
| ResetL-정상 작동 | VIH | 2.5 | VCC+0.3 | V | ||
| ModPrsL-정상 작동 | 볼륨 | 0 | 0.4 | V | ||
| IntL-인터럽트 | 볼륨 | 0 | 0.4 | V | ||
| IntL-정상 작동 | VOH | 2.4 | VCC | V |
| 활성 케이블 입력 전기적 특성 | ||||||
| 차동 데이터 입력 전압 | VIH-빌 | 200 | 1600 | mVpp | 1 | |
| 차동 입력 임피던스 | 린 | 90 | 100 | 110 | Ω | |
| TX-비활성화 입력 전압-낮음 | 빌 | 0 | 0.8 | V | 2 | |
| TX-비활성화 입력 전압-높음 | VIH | 2.0 | VCC | V | 2 | |
| TX-결함 출력 전압-낮음 | 볼륨 | 0 | 0.8 | V | 삼 | |
| TX-결함 출력 전압-높음 | VOH | 2.0 | VCC | V | 삼 | |
| 능동 케이블 출력 전기적 특성 | ||||||
| 차동 데이터 출력 전압 |
VOH- 볼륨 |
200 | 800 | mV | 1 | |
|
차동 출력 임피던스 |
패주 | 100 | Ω | |||
|
LOS 주장 출력 저전압 |
볼륨 | 0 | 0.8 | V | 삼 | |
메모:
1. 평균 전력 수치는 IEEE 802.3ae에 따른 참고용일 뿐입니다.
2. 1E-12 미만의 BER에서 연속적으로 측정했습니다.측정 패턴은 PRBS 2입니다.31-1 최악의 ER=4.5@ 10.3125Gb/s.
3. 내부 AC 결합
4. TX-Disable에는 VccT에 대한 내부 4.7KΩ ~ 10KΩ 풀업이 있습니다.
5. 호스트 보드에서 Vcc까지 4.7KΩ 풀업으로 측정
핀 설명
| 핀 | 이름 | 논리 | 기술 | |
| 1 | 접지 | 바닥 | 1 | |
| 2 | Tx2n | CML-I | 송신기 반전 데이터 입력 | 10 |
| 삼 | Tx2p | CML-I | 송신기 비 반전 데이터 입력 | 10 |
| 4 | 접지 | 바닥 | 1 | |
| 5 | Tx4n | CML-I | 송신기 반전 데이터 입력 | 10 |
| 6 | Tx4p | CML-I | 송신기 비 반전 데이터 입력 | 10 |
| 7 | 접지 | 바닥 | 1 | |
| 8 | 모드셀 | LVTTL-I | 모듈 선택 | 삼 |
| 9 | 리셋L | LVTTL-I | 모듈 리셋 | 4 |
| 10 | VCC 수신 | +3.3V 전원 공급 장치 수신기 | 2 | |
| 11 | SCL | LVCMOS-I/O | 2-와이어 직렬 인터페이스 클록 | 5 |
| 12 | SDA | LVCMOS-I/O | 2-와이어 직렬 인터페이스 데이터 | 5 |
| 13 | 접지 | 바닥 | 1 | |
| 14 | 수신3p | CML-O | 수신기 비 반전 데이터 출력 | 9 |
| 15 | 수신3n | CML-O | 수신기 반전 데이터 출력 | 9 |
| 16 | 접지 | 바닥 | 1 | |
| 17 | 수신 1p | CML-O | 수신기 비 반전 데이터 출력 | 9 |
| 18 | 수신 1n | CML-O | 수신기 반전 데이터 출력 | 9 |
| 19 | 접지 | 바닥 | 1 | |
| 20 | 접지 | 바닥 | 1 | |
| 21 | 수신2n | CML-O | 수신기 반전 데이터 출력 | 9 |
| 22 | 수신 2p | CML-O | 수신기 비 반전 데이터 출력 | 9 |
| 23 | 접지 | 바닥 | 1 | |
| 24 | Rx4n | CML-O | 수신기 반전 데이터 출력 | 9 |
| 25 | 수신 4p | CML-O | 수신기 비 반전 데이터 출력 | 9 |
| 26 | 접지 | 바닥 | 1 | |
| 27 | ModPrsL | LVTTL-O | 모듈 현재 | 6 |
| 28 | 국제 | LVTTL-O | 일시 정지 | 7 |
| 29 | VCC 송신 | +3.3V 전원 공급 장치 송신기 | 2 | |
| 30 | Vcc1 | +3.3V 전원 공급 장치 | 2 | |
| 31 | LP모드 | LVTTL-I | 저전력 모드 | 8 |
| 32 | 접지 | 바닥 | 1 | |
| 33 | Tx3p | CML-I | 송신기 비 반전 데이터 입력 | 10 |
| 34 | Tx3n | CML-I | 송신기 반전 데이터 입력 | 10 |
| 35 | 접지 | 바닥 | 1 | |
| 36 | Tx1p | CML-I | 송신기 비 반전 데이터 | |
| 37 | Tx1n | CML-I | 송신기 반전 데이터 입력 | 10 |
| 38 | 접지 | 바닥 | 1 |
메모:
1. GND는 신호 및 모듈 공통 전원(전원)을 나타내는 기호입니다.모두 모듈 내에서 공통이며 모든 모듈 전압은 달리 명시되지 않는 한 이 전위를 참조합니다.호스트 보드 신호 공통 접지면에 직접 연결합니다.
2. Vcc Rx, Vcc1 및 Vcc Tx는 동시에 적용됩니다.Vcc Rx Vcc1 및 Vcc Tx는 어떤 조합으로든 모듈 내에서 내부적으로 연결될 수 있습니다.커넥터 핀의 정격은 각각 최대 1000mA입니다.권장되는 호스트 보드 전원 공급 장치 필터링은 다음과 같습니다.
3. ModSelL은 입력 핀입니다.호스트에 의해 낮게 유지되면 모듈은 2-와이어 직렬 통신 명령에 응답합니다.ModSelL을 사용하면 단일 2선 인터페이스 버스에서 여러 모듈을 사용할 수 있습니다.ModSelL이 "높음"이면 모듈은 호스트로부터의 2선 인터페이스 통신에 응답하거나 승인하지 않습니다.ModSelL 신호 입력 노드는 모듈에서 "높음" 상태로 바이어스되어야 합니다.충돌을 피하기 위해 호스트 시스템은 모듈이 선택 해제된 후 ModSelL 해제 시간 내에 2선 인터페이스 통신을 시도하지 않아야 합니다.마찬가지로 호스트는 새로 선택된 모듈과 통신하기 전에 적어도 ModSelL 어설션 시간 동안 기다려야 합니다.위의 타이밍 요구 사항이 충족되는 한 다른 모듈의 주장 및 주장 해제 기간이 겹칠 수 있습니다.
4. ResetL 핀은 모듈의 Vcc로 당겨져야 합니다.최소 펄스 길이(t_Reset_init)보다 긴 ResetL 핀의 로우 레벨은 전체 모듈 재설정을 시작하여 모든 사용자 모듈 설정을 기본 상태로 되돌립니다.Module Reset Assert Time(t_init)은 ResetL 핀의 로우 레벨이 해제된 후 상승 에지에서 시작됩니다.리셋(t_init)을 실행하는 동안 호스트는 모듈이 리셋 인터럽트의 완료를 나타낼 때까지 모든 상태 비트를 무시해야 합니다.모듈은 Data_Not_Ready 비트가 부정된 IntL 신호를 "낮음"으로 지정하여 이를 나타냅니다.전원을 켤 때(핫 삽입 포함) 모듈은 리셋을 요구하지 않고 리셋 인터럽트의 완료를 게시해야 합니다.
5. SCL 및 SDA 이외의 저속 신호는 Vcc에서 작동하는 LVTTL(Low Voltage TTL)을 기반으로 합니다.Vcc는 VccTx, VccRx, Vcc_host 또는 Vcc1의 일반 공급 전압을 나타냅니다.
호스트는 각각의 2-와이어 인터페이스 SCL(클록), SDA(데이터) 및 모든 저속 상태 출력에서 Vcc_host에 연결된 풀업 저항을 사용해야 합니다.SCL 및 SDA는 버스 토폴로지를 지원할 수 있는 핫 플러그 인터페이스입니다.
6. ModPrsL은 호스트 보드의 Vcc_Host로 풀업되고 모듈에서 접지됩니다.ModPrsL은 삽입될 때 "낮음"으로 표시되고 모듈이 호스트 커넥터에 물리적으로 없을 때 "높음"으로 표시 해제됩니다.
7. IntL은 출력 핀입니다.IntL이 "낮음"이면 가능한 모듈 작동 오류 또는 호스트 시스템에 중요한 상태를 나타냅니다.호스트는 2-와이어 직렬 인터페이스를 사용하여 인터럽트 소스를 식별합니다.IntL 핀은 오픈 컬렉터 출력이며 호스트 보드의 호스트 공급 전압으로 당겨져야 합니다.INTL 핀은 '0' 값으로 바이트 2 비트 0(Data Not Ready)을 읽고 플래그 필드를 읽을 때 리셋 완료 후 "High"가 해제됩니다(SFF-8636 참조).
8. LPMode 핀은 모듈에서 Vcc로 풀업됩니다.핀은 하드웨어 컨트롤입니다.
높을 때 모듈을 저전력 모드로 전환하는 데 사용됩니다.LPMode 핀과 Power_override, Power_set 및 High_Power_Class_Enable 소프트웨어 제어 비트(주소 A0h, 바이트 93 비트 0,1,2)의 조합을 사용하여 호스트는 모듈이 소비할 수 있는 전력의 양을 제어합니다.
9. Rx(n)(p/n)은 모듈 수신기 데이터 출력입니다.Rx(n)(p/n)은 호스트 ASIC(SerDes)에서 차동으로 100옴으로 종단되어야 하는 AC 결합 100옴 차동 라인입니다.AC 커플링은 모듈 내부에 있으며 호스트 보드에는 필요하지 않습니다.28Gb/s에서 작동하는 경우 관련 표준(예: OIF CEI v3.1)은 고속 차동 라인에 대한 신호 요구 사항을 정의합니다.더 낮은 요금으로 작동하려면 관련 표준을 참조하십시오.
참고: 레거시 QSFP 및 QSFP+ 모듈을 호스트에 삽입할 가능성으로 인해
고속 작동을 위해 설계된 호스트 입력의 손상 임계값은 최소 1600mV 피크 대 피크 차이가 되도록 하는 것이 좋습니다.광입력 신호 손실에 대한 출력 스퀠치(이하 Rx Squelch)가 필요하며 다음과 같이 기능해야 합니다.채널의 광 신호가 LOS를 표명하는 데 필요한 레벨 이하가 되는 경우 해당 채널에 대한 수신기 데이터 출력이 억제되거나 비활성화됩니다.스퀠치 또는 비활성화 상태에서 출력 임피던스 레벨은 유지되는 반면 차동 전압 스윙은 50mVpp 미만이어야 합니다.정상 작동 시 기본 케이스에는 Rx Squelch가 활성화되어 있습니다.Rx Squelch는 2-와이어 직렬 인터페이스를 통해 Rx Squelch Disable을 사용하여 비활성화할 수 있습니다.Rx Squelch Disable은 옵션 기능입니다.자세한 내용은 SFF-8636을 참조하십시오.
10. Tx(n)(p/n)은 모듈 송신기 데이터 입력입니다.모듈 내부에 100옴 차동 종단이 있는 AC 결합 100옴 차동 라인입니다.AC 커플링은 모듈 내부에 있으며 호스트 보드에는 필요하지 않습니다.28Gb/s에서 작동하는 경우 관련 표준(예: OIF CEI v3.1)은 고속 차동 라인에 대한 신호 요구 사항을 정의합니다.더 낮은 요금으로 작동하려면 관련 표준을 참조하십시오.저속 작동을 위해 설계된 호스트에 모듈을 삽입할 가능성으로 인해 모듈 입력의 손상 임계값은 최소 1600mV 피크 대 피크 차이가 되어야 합니다.출력 스퀠치(이하 Tx Squelch)는 입력 신호 손실에 대한(이하 Tx LOS) 옵션 기능입니다.구현된 경우 다음과 같이 기능합니다.차동의 경우 모든 채널의 첨두치 전기 신호가 50mVpp 미만이 되면 해당 채널에 대한 송신기 광 출력이 억제되거나 비활성화되고 관련 TxLOS 플래그가 설정됩니다.스퀠치된 경우 송신기 OMA는 -26dBm 이하이어야 하며 비활성화된 경우 송신기 전력은 -30dBm 이하이어야 합니다.송신기 꺼짐 조건이 평균 전력으로 정의되는 이더넷과 같은 애플리케이션의 경우 송신기를 비활성화하는 것이 좋으며, InfiniBand와 같이 송신기 꺼짐 조건이 OMA로 정의된 애플리케이션의 경우 송신기 스퀠칭이 권장됩니다.Tx Squelch가 구현된 모듈 작동에서 기본 케이스는 Tx Squelch가 활성화되어 있습니다.Tx Squelch는 2-와이어 직렬 인터페이스를 통해 Tx Squelch Disable을 사용하여 비활성화할 수 있습니다.Tx Squelch Disable은 옵션 기능입니다.자세한 내용은 SFF-8636을 참조하십시오.
케이블 기계적 사양
| 매개변수 | 값 | 단위 |
| 직경 | 삼 | 음 |
| 최소 굽힘 반경 | 30 | 음 |
|
길이 공차 |
길이 < 1m: +5 /-0 | 센티미터 |
| 1m ≤길이 ≤ 4.5m: +15 / -0 | 센티미터 | |
| 5m ≤길이 ≤ 14.5m: +30 / -0 | 센티미터 | |
| 길이≥15.0m +2% / -0 | 미디엄 | |
| 케이블 색상 | 오렌지(OM2),아쿠아(OM3),메젠타(OM4) |
|
주문 정보
| 부품 번호 | 기술 |
| OLSQ8TXA-CDM1 | QSFP28, 까지 100Gb/s, AOC, 0~70℃, 디지털 진단 모니터 포함 |
